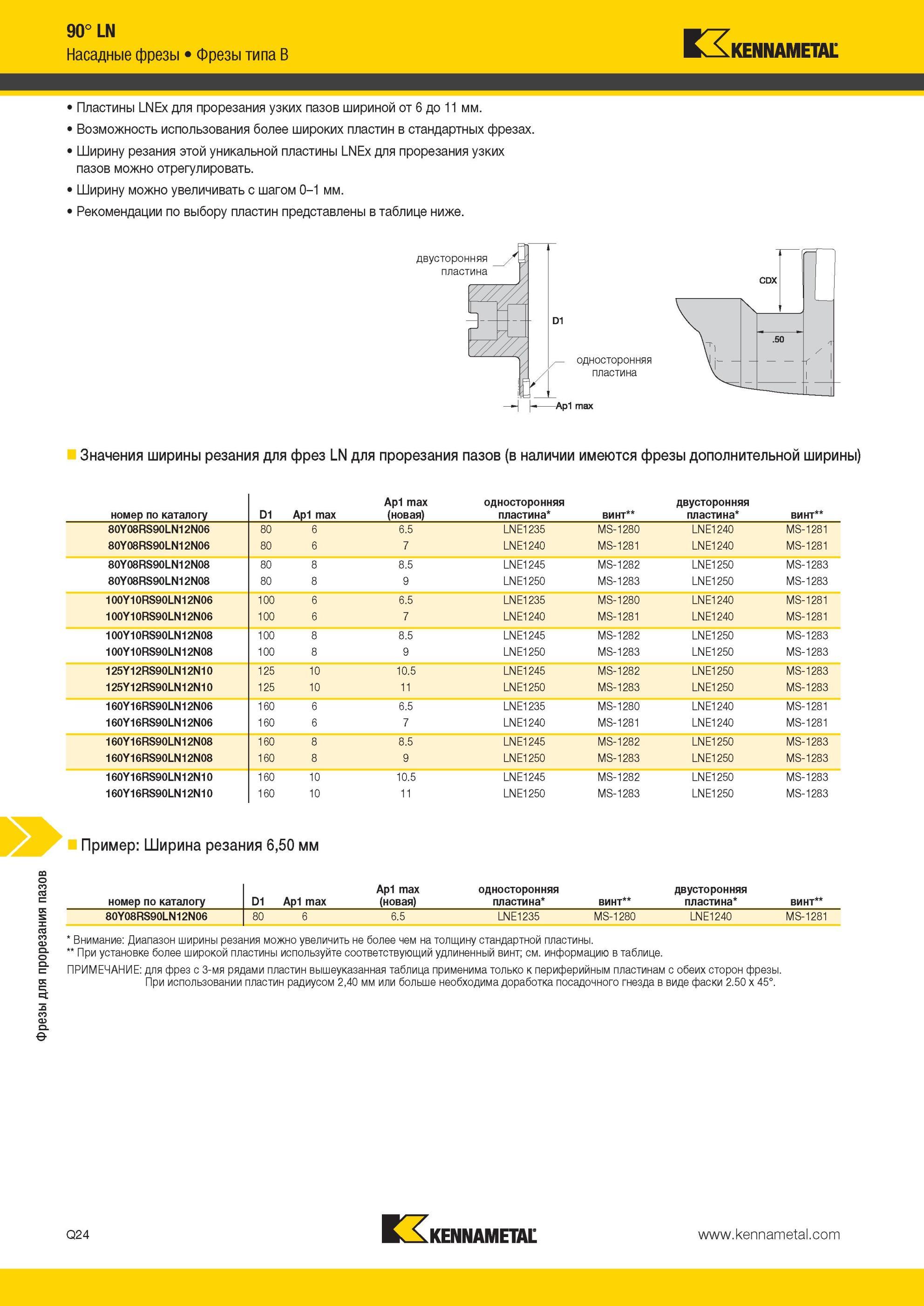

Фрезы Kennametal для прорезания пазов 90° LN Насадные фрезы Фрезы типа B Пластины LNEx для прорезания узких пазов шириной от 6 до 11 мм. Возможность использования более широких пластин в стандартных фрезах. Ширину резания этой уникальной пластины LNEx для прорезания узких пазов можно отрегулировать. Ширину можно увеличивать с шагом 0-1 мм. Рекомендации по выбору пластин представлены в таблице ниже. Значения ширины резания для фрез LN для прорезания пазов (в наличии имеются фрезы дополнительной ширины) номер по каталогу D1 Ap1 max Ap1 max (новая) односторонняя пластина винт двусторонняя пластина винт 80Y08RS90LN12N06 80 6 6.5 LNE1235 MS-1280 LNE1240 MS-1281 80Y08RS90LN12N06 80 6 7 LNE1240 MS-1281 LNE1240 MS-1281 80Y08RS90LN12N08 80 8 8.5 LNE1245 MS-1282 LNE1250 MS-1283 80Y08RS90LN12N08 80 8 9 LNE1250 MS-1283 LNE1250 MS-1283 100Y10RS90LN12N06 100 6 6.5 LNE1235 MS-1280 LNE1240 MS-1281 100Y10RS90LN12N06 100 6 7 LNE1240 MS-1281 LNE1240 MS-1281 100Y10RS90LN12N08 100 8 8.5 LNE1245 MS-1282 LNE1250 MS-1283 100Y10RS90LN12N08 100 8 9 LNE1250 MS-1283 LNE1250 MS-1283 125Y12RS90LN12N10 125 10 10.5 LNE1245 MS-1282 LNE1250 MS-1283 125Y12RS90LN12N10 125 10 11 LNE1250 MS-1283 LNE1250 MS-1283 160Y16RS90LN12N06 160 6 6.5 LNE1235 MS-1280 LNE1240 MS-1281 160Y16RS90LN12N06 160 6 7 LNE1240 MS-1281 LNE1240 MS-1281 160Y16RS90LN12N08 160 8 8.5 LNE1245 MS-1282 LNE1250 MS-1283 160Y16RS90LN12N08 160 8 9 LNE1250 MS-1283 LNE1250 MS-1283 160Y16RS90LN12N10 160 10 10.5 LNE1245 MS-1282 LNE1250 MS-1283 160Y16RS90LN12N10 160 10 11 LNE1250 MS-1283 LNE1250 MS-1283 Пример Ширина резания 6,50 мм номер по каталогу D1 Ap1 max Ap1 max (новая) односторонняя пластина винт двусторонняя пластина винт 80Y08RS90LN12N06 80 6 6.5 LNE1235 MS-1280 LNE1240 MS-1281 Внимание Диапазон ширины резания можно увеличить не более чем на толщину стандартной пластины. При установке более широкой пластины используйте соответствующий удлиненный винт; см. информацию в таблице. ПРИМЕЧАНИЕ для фрез с 3-мя рядами пластин вышеуказанная таблица применима только к периферийным пластинам с обеих сторон фрезы. При использовании пластин радиусом 2,40 мм или больше необходима доработка посадочного гнезда в виде фаски 2.50 x 45°. Q24 двусторонняя пластина односторонняя пластина
