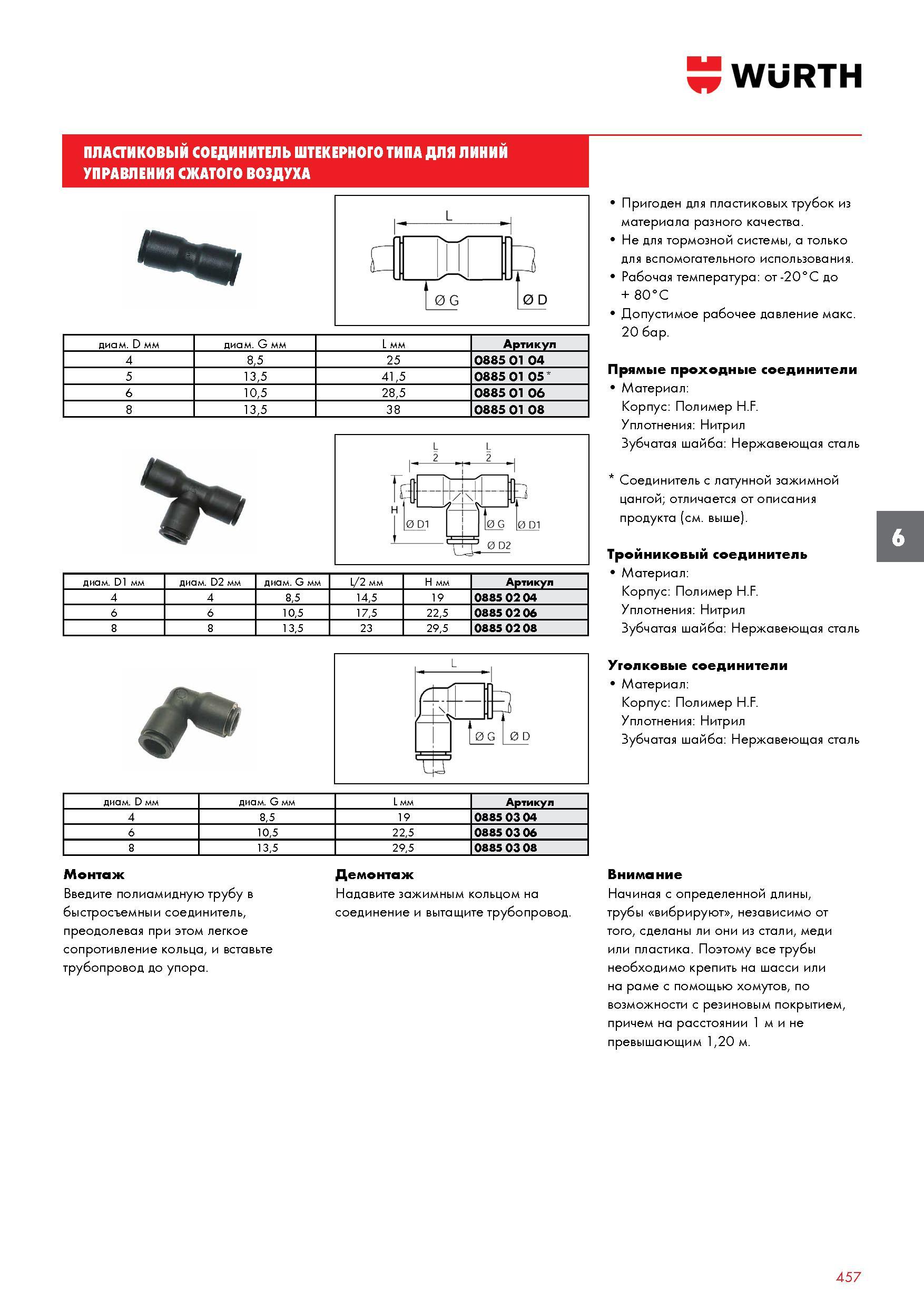

ПЛАСТИКОВЫЙ СОЕДИНИТЕЛЬ WURTH ШТЕКЕРНОГО ТИПА ДЛЯ ЛИНИЙ УПРАВЛЕНИЯ СЖАТОГО ВОЗДУХА Монтаж Введите полиамидную трубу в быстросъемныи соединитель, преодолевая при этом легкое сопротивление кольца, и вставьте трубопровод до упора. Демонтаж Надавите зажимным кольцом на соединение и вытащите трубопровод. диам. D мм диам. G мм L мм Артикул 4 8,5 25 0885 01 04 5 13,5 41,5 0885 01 05* 6 10,5 28,5 0885 01 06 8 13,5 38 0885 01 08 диам. D1 мм диам. D2 мм диам. G мм L/2 мм Н мм Артикул 4 4 8,5 14,5 19 0885 02 04 6 6 10,5 17,5 22,5 0885 02 06 8 8 13,5 23 29,5 0885 02 08 диам. D мм диам. G мм L мм Артикул 4 8,5 19 0885 03 04 6 10,5 22,5 0885 03 06 8 13,5 29,5 0885 03 08 Пригоден для пластиковых трубок из материала разного качества. Не для тормозной системы, а только для вспомогательного использования. Рабочая температура: от -20°С до + 80°С Допустимое рабочее давление макс. 20 бар. Прямые проходные соединители Материал: Корпус: Полимер H.F. Уплотнения: Нитрил Зубчатая шайба: Нержавеющая сталь Соединитель с латунной зажимной цангой; отличается от описания продукта (см. выше). Тройниковый соединитель Материал: Корпус: Полимер H.F. Уплотнения: Нитрил Зубчатая шайба: Нержавеющая сталь Уголковые соединители Материал: Корпус: Полимер H.F. Уплотнения: Нитрил Зубчатая шайба: Нержавеющая сталь Внимание Начиная с определенной длины, трубы вибрируют независимо от того, сделаны ли они из стали, меди или пластика. Поэтому все трубы необходимо крепить на шасси или на раме с помощью хомутов, по возможности с резиновым покрытием, причем на расстоянии 1 м и не превышающим 1,20 м. 457
