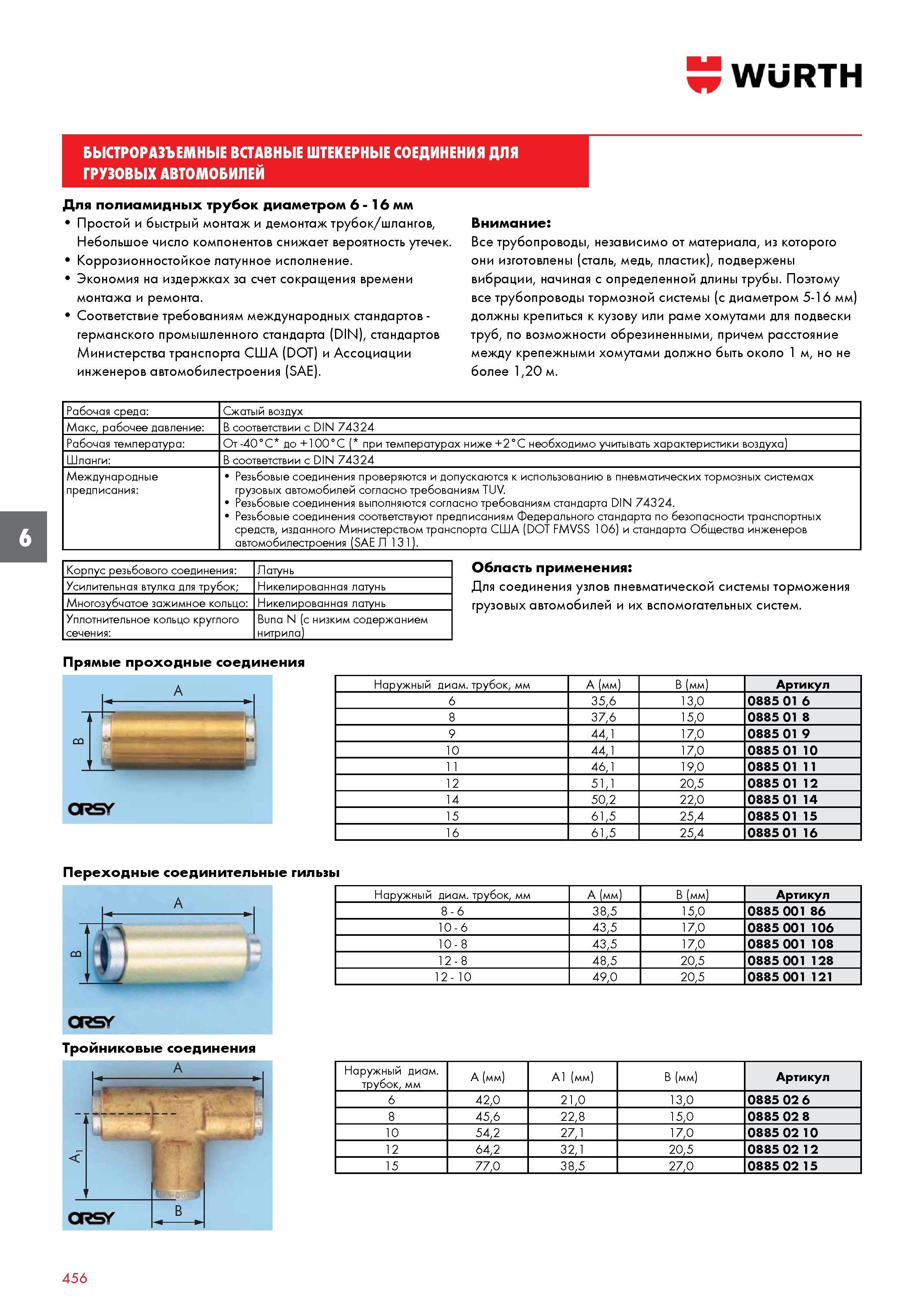

Быстроразъемные вставные штекерные соединения Wurth для грузовых автомобилей Для полиамидных трубок диаметром 6 - 16 мм Простой и быстрый монтаж и демонтаж трубок/шлангов, Небольшое число компонентов снижает вероятность утечек. Коррозионностойкое латунное исполнение. Экономия на издержках за счет сокращения времени монтажа и ремонта. Соответствие требованиям международных стандартов -германского промышленного стандарта (DIN), стандартов Министерства транспорта США (DOT) и Ассоциации инженеров автомобилестроения (SAE). Внимание: Все трубопроводы, независимо от материала, из которого они изготовлены (сталь, медь, пластик), подвержены вибрации, начиная с определенной длины трубы. Поэтому все трубопроводы тормозной системы (с диаметром 5-16 мм) должны крепиться к кузову или раме хомутами для подвески труб, по возможности обрезиненными, причем расстояние между крепежными хомутами должно быть около 1 м, но не более 1,20 м. Рабочая среда: Сжатый воздух Макс, рабочее давление: В соответствии с DIN 74324 Рабочая температура: От -40°С* до +100°С (* при температурах ниже +2°С необходимо учитывать характеристики воздуха) Шланги: В соответствии с DIN 74324 Международные предписания: Резьбовые соединения проверяются и допускаются к использованию в пневматических тормозных системах грузовых автомобилей согласно требованиям TUV. Резьбовые соединения выполняются согласно требованиям стандарта DIN 74324. Резьбовые соединения соответствуют предписаниям Федерального стандарта по безопасности транспортных средств, изданного Министерством транспорта США (DOT FMVSS 106) и стандарта Общества инженеров автомобилестроения (SAE Л 131). Корпус резьбового соединения: Латунь Усилительная втулка для трубок; Никелированная латунь Многозубчатое зажимное кольцо: Никелированная латунь Уплотнительное кольцо круглого сечения: Buna N (с низким содержанием нитрила) Область применения: Для соединения узлов пневматической системы торможения грузовых автомобилей и их вспомогательных систем. Прямые проходные соединения Наружный диам. трубок, мм А (мм) В (мм) Артикул 6 35,6 13,0 0885 01 6 8 37,6 15,0 0885 01 8 9 44,1 17,0 0885 01 9 10 44,1 17,0 0885 01 10 11 46,1 19,0 0885 01 11 12 51,1 20,5 0885 01 12 14 50,2 22,0 0885 01 14 15 61,5 25,4 0885 01 15 16 61,5 25,4 0885 01 16 Переходные соединительные гильзы Наружный диам. трубок, мм А (мм) А1 (мм) В (мм) Артикул 6 42,0 21,0 13,0 0885 02 6 8 45,6 22,8 15,0 0885 02 8 10 54,2 27,1 17,0 0885 02 10 12 64,2 32,1 20,5 0885 02 12 15 77,0 38,5 27,0 0885 02 15 Наружный диам. трубок, мм А (мм) В (мм) Артикул 8 - 6 38,5 15,0 0885 001 86 10 - 6 43,5 17,0 0885 001 106 10 - 8 43,5 17,0 0885 001 108 12 - 8 48,5 20,5 0885 001 128 12 - 10 49,0 20,5 0885 001 121 456
