Металлорежущий инструмент и инструментальная оснастка / Cutting tools and tooling system DORMER | Руководство DORMER 2008 Обработка резанием на металлорежущих станках (Всего 145 стр.) |
|||||

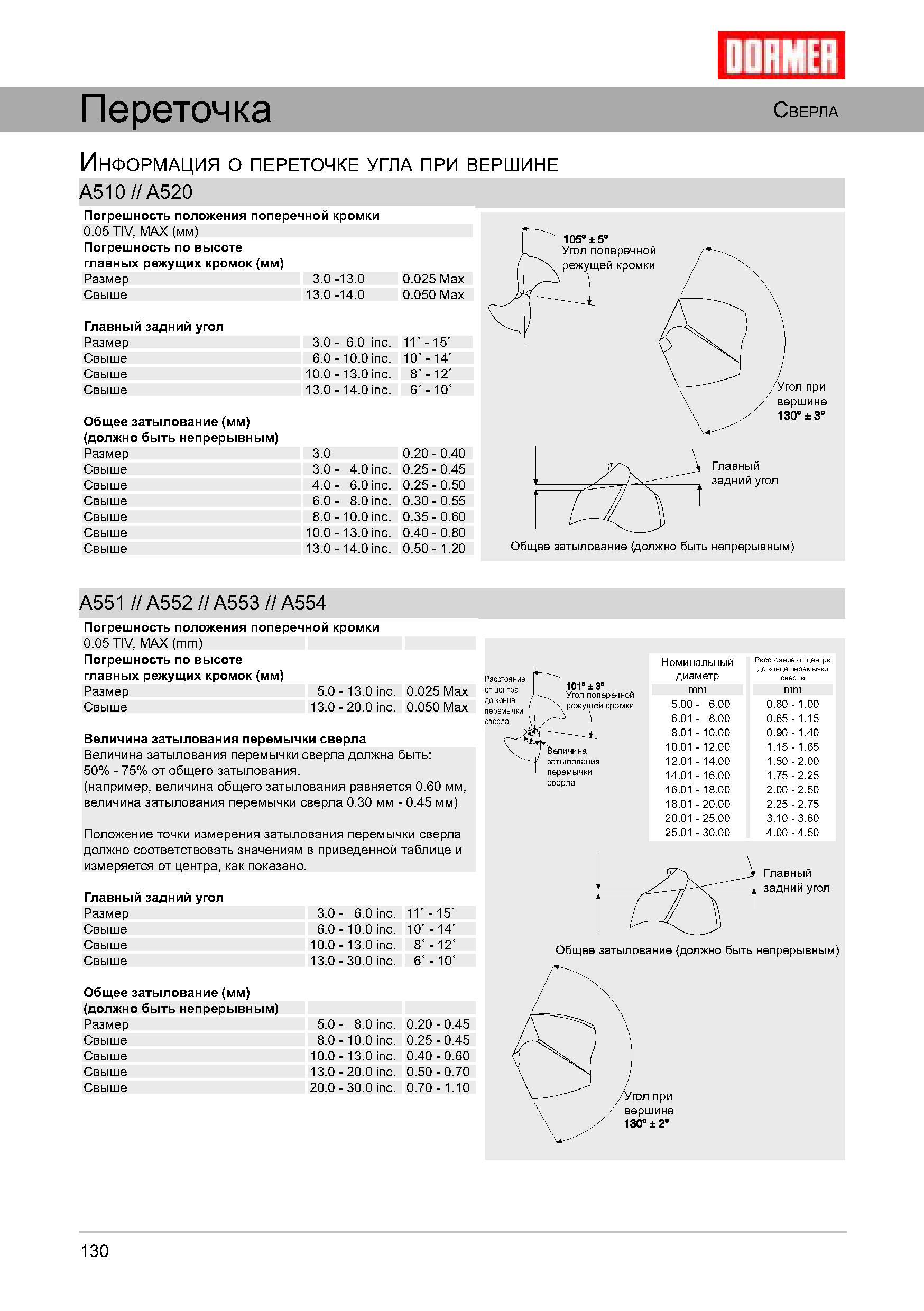

Переточка инструмента Дормер Сверла Положение точки измерения затылования перемычки сверла должно соответствовать значениям в приведенной таблице130 Руководство DORMER 2008 Обработка металлов резанием на металлорежущих станках Стр.130 |
|||||
Переточка инструмента Дормер Сверла Положение точки измерения затылования перемычки сверла должно соответствовать значениям в приведенной таблице Переточка инструмента Дормер Сверла Положение точки измерения затылования перемычки сверла должно соответствовать значениям в приведенной таблице _ и измеряется от центра, как показано. Главный задний угол Размер 3.0 - 6 . 0 inc. 11° - 15° Свыше 6.0 - 10 . 0 inc. 10° - 14° Свыше 10.0 - 13 . 0 inc. 8° - 12° Свыше 13.0 - 30 . 0 inc. 6° - 10° Общее затылование (мм) (должно быть непрерывным) Размер 5.0 - 8 . 0 inc. 0.20 - 0.45 Свыше 8.0 - 10 . 0 inc. 0.25 - 0.45 Свыше 10.0 - 13 . 0 inc. 0.40 - 0.60 Свыше 13.0 - 2 0 . 0 inc. 0.50 - 0.70 Свыше 20.0 - 30.0 inc. 0.70 - 1.10 Общее затылование (должно быть непрерывным) 130 Информация о переточке угла при вершине A510 A520 Погрешность положения поперечной кромки A510 A520 Погрешность по высоте главных режущих кромок (мм) Размер 3.0 -13.0 0.025 Max Свыше 13.0 -14.0 0.050 Max Главный задний угол Размер 3.0 - 6 . 0 inc. 11° - 15° Свыше 6.0 - 1 0 . 0 inc. 10° - 14° Свыше 10.0 - 1 3 . 0 inc. 8° - 12° Свыше 13.0 - 14 . 0 inc. 6° - 10° Общее затылование (мм) (должно быть непрерывным) Размер 3.0 0.20 - 0.40 Свыше 3.0 - 4 . 0 inc. 0.25 - 0.45 Свыше 4.0 - 6 . 0 inc. 0.25 - 0.50 Свыше 6.0 - 8 . 0 inc. 0.30 - 0.55 Свыше 8.0 - 1 0 . 0 inc. 0.35 - 0.60 Свыше 10.0 - 1 3 . 0 inc. 0.40 - 0.80 Свыше 13.0 - 14 . 0 inc. 0.50 - 1.20 Общее затылование (должно быть непрерывным) A551 A552 A553 A554 Погрешность положения поперечной кромки 0.05 TIV, MAX (mm) Погрешность по высоте главных режущих кромок (мм) Размер 5.0 - 13 . 0 inc. 0.025 Max Свыше 13.0 - 2 0 . 0 inc. 0.050 Max Величина затылования перемычки сверла Величина затылования перемычки сверла должна быть: 50% - 75% от общего затылования. (например, величина общего затылования равняется 0.60 мм, величина затылования перемычки сверла 0.30 мм - 0.45 мм) |
|||||
