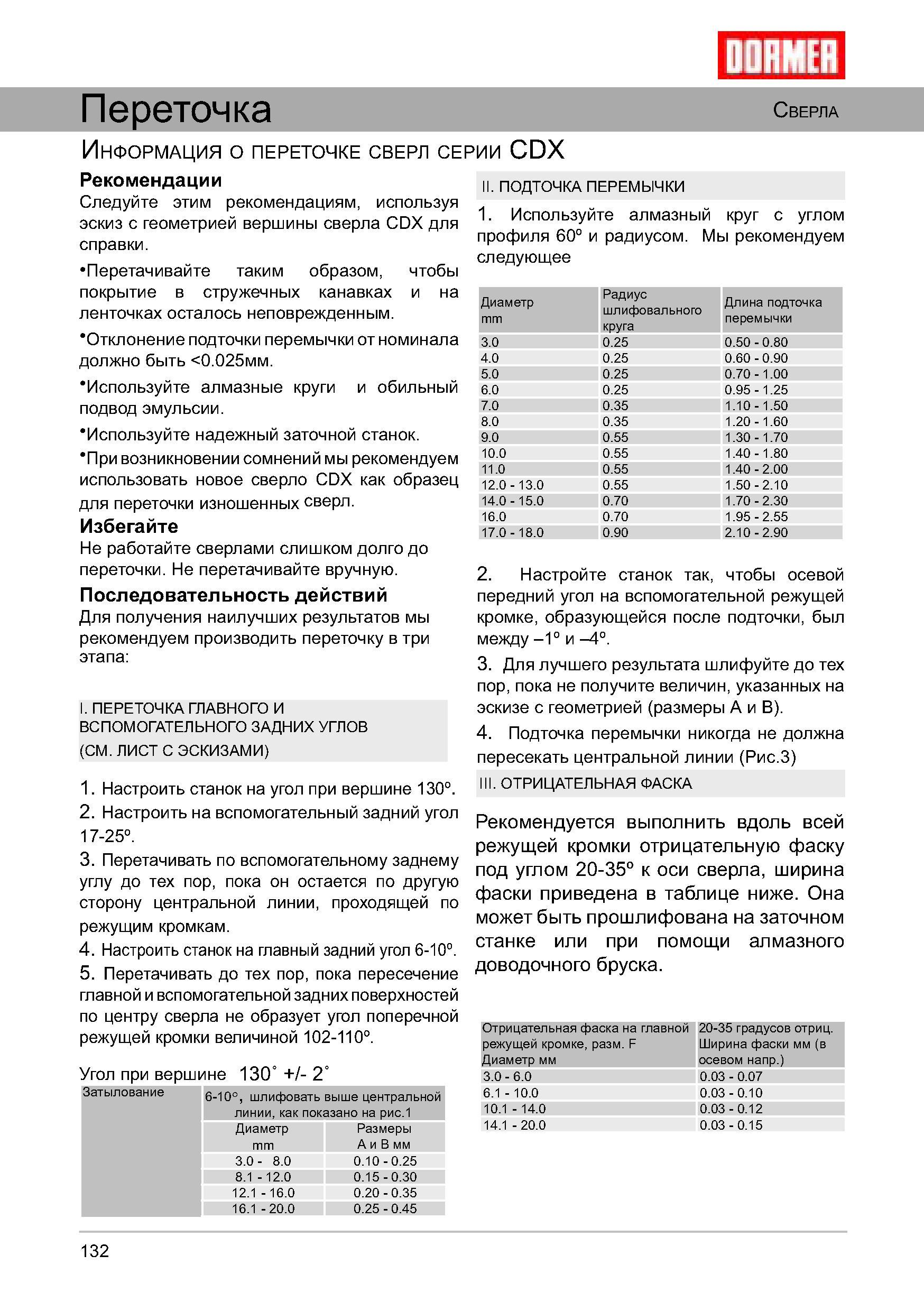

Как затачивать сверла Dormer серии CDX Рекомендации компании-производителя режущего инструмента по металлу Используйте алмазные круги и обильный подвод СОЖ _ эмульсии Используйте надежный заточной станок. При возникновении сомнений мы рекомендуем использовать новое сверло CDX как образец для переточки изношенных сверл. Избегайте Не работайте сверлами слишком долго до переточки. Не перетачивайте вручную. Последовательность действий Для получения наилучших результатов мы рекомендуем производить переточку в три I. ПЕРЕТОЧКА ГЛАВНОГО И ВСПОМОГАТЕЛЬНОГО ЗАДНИХ УГЛОВ (СМ. ЛИСТ С ЭСКИЗАМИ) 1. Настроить станок на угол при вершине 130°. 2. Настроить на вспомогательный задний угол 17-25°. 3. Перетачивать по вспомогательному заднему углу до тех пор, пока он остается по другую сторону центральной линии, проходящей по режущим кромкам. 4. Настроить станок на главный задний угол 6-10°. 5. Перетачивать до тех пор, пока пересечение главной и вспомогательной задних поверхностей по центру сверла не образует угол поперечной режущей кромки величиной 102-110°. Угол при вершине 130° +/- 2° Затылование 6-10°, шлифовать выше центральной линии, как показано на рис.1 Диаметр mm Размеры A и B мм 3.0 - 8.0 0.10 - 0.25 8.1 - 12.0 0.15 - 0.30 12.1 - 16.0 0.20 - 0.35 16.1 - 20.0 0.25 - 0.45 II. ПОДТОЧКА ПЕРЕМЫЧКИ 1. Используйте алмазный круг с углом профиля 60° и радиусом. Мы рекомендуем следующее Диаметр mm Радиус шлифовального круга Длина подточка перемычки 3.0 0.25 0.50 - 0.80 4.0 0.25 0.60 - 0.90 5.0 0.25 0.70 - 1.00 6.0 0.25 0.95 - 1.25 7.0 0.35 1.10 - 1.50 8.0 0.35 1.20 - 1.60 9.0 0.55 1.30 - 1.70 10.0 0.55 1.40 - 1.80 11.0 0.55 1.40 - 2.00 12.0 - 13.0 0.55 1.50 - 2.10 14.0 - 15.0 0.70 1.70 - 2.30 16.0 0.70 1.95 - 2.55 17.0 - 18.0 0.90 2.10 - 2.90 2. Настройте станок так, чтобы осевой передний угол на вспомогательной режущей кромке, образующейся после подточки, был между -1° и -4°. 3. Для лучшего результата шлифуйте до тех пор, пока не получите величин, указанных на эскизе с геометрией (размеры А и В). 4. Подточка перемычки никогда не должна пересекать центральной линии (Рис.3) III. ОТРИЦАТЕЛЬНАЯ ФАСКА Рекомендуется выполнить вдоль всей режущей кромки отрицательную фаску под углом 20-35° к оси сверла, ширина фаски приведена в таблице ниже. Она может быть прошлифована на заточном станке или при помощи алмазного доводочного бруска. Отрицательная фаска на главной режущей кромке, разм. F Диаметр мм 20-35 градусов отриц. Ширина фаски мм (в осевом напр.) 3.0 - 6.0 0.03 - 0.07 6.1 - 10.0 0.03 - 0.10 10.1 - 14.0 0.03 - 0.12 14.1 - 20.0 0.03 - 0.15 132 Переточка Информация о переточке сверл серии CDX Сверла Рекомендации Следуйте этим рекомендациям, используя эскиз с геометрией вершины сверла CDX для справки. Перетачивайте таким образом, чтобы покрытие в стружечных канавках и на ленточках осталось неповрежденным. Отклонение подточки перемычки от номинала должно быть <0.025мм.
