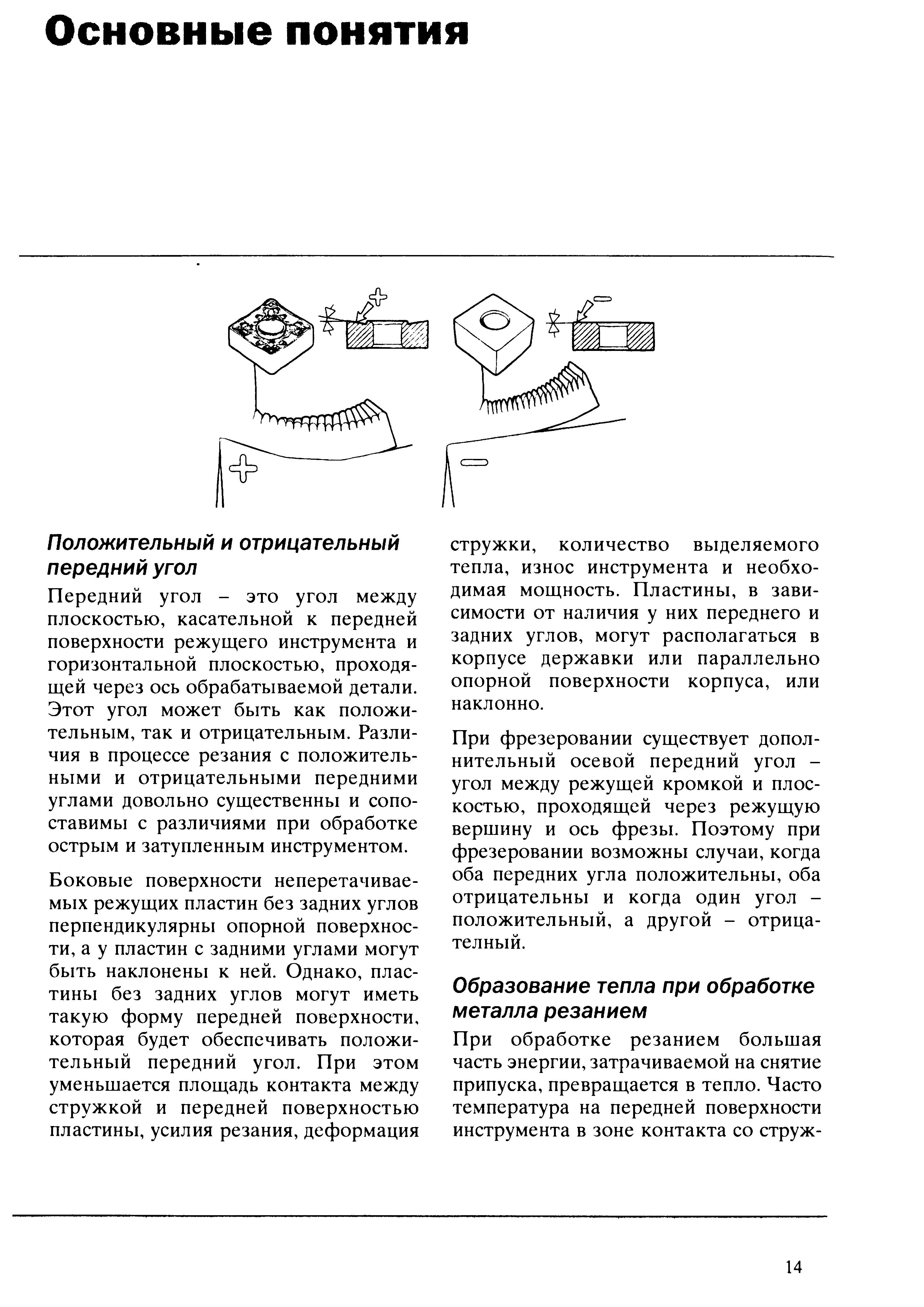

Передний режущий угол металлорежущего инструмента это угол между плоскостью касательной к передней поверхности режущего инструмента и горизонтальной плоскостью проходящей через ось обрабатываемой детали. Этот угол может быть как положительным так и отрицательным. Различия в процессе резания с положительными и отрицательными передними углами довольно существенны и сопоставимы с различиями при обработке острым и затупленным инструментом. Боковые поверхности неперетачивае-мых режущих пластин без задних углов перпендикулярны опорной поверхности а у пластин с задними углами могут быть наклонены к ней. Однако пластины без задних углов могут иметь такую форму передней поверхности которая будет обеспечивать положительный передний угол. При этом уменьшается площадь контакта между стружкой и передней поверхностью пластины усилия резания деформация стружки количество выделяемого тепла износ инструмента и необходимая мощность. Пластины в зависимости от наличия у них переднего и задних углов могут располагаться в корпусе державки или параллельно опорной поверхности корпуса или наклонно. При фрезеровании существует дополнительный осевой передний угол -угол между режущей кромкой и плоскостью проходящей через режущую вершину и ось фрезы. Поэтому при фрезеровании возможны случаи когда оба передних угла положительны оба отрицательны и когда один угол -положительный а другой - отрица-телный. Образование тепла при обработке металла резанием При обработке резанием большая часть энергии затрачиваемой на снятие припуска превращается в тепло. Часто температура на передней поверхности инструмента в зоне контакта со струж- Основные понятия Положительный и отрицательный передний угол
