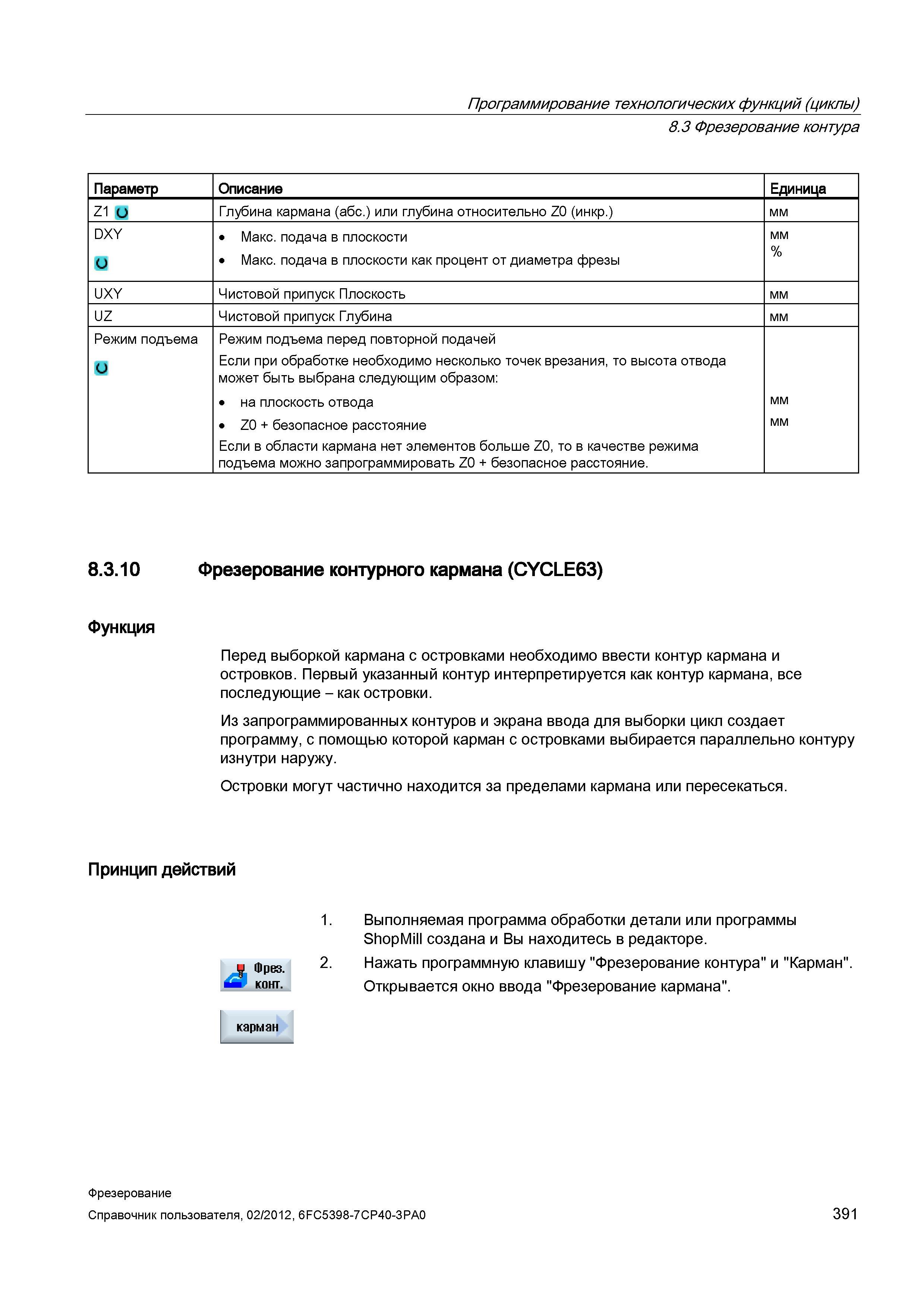

Перед выборкой кармана с островками необходимо ввести контур кармана и островков Первый указанный контур интерпретируется как контур кармана

Перед выборкой кармана с островками необходимо ввести контур кармана и островков. Первый указанный контур интерпретируется как контур кармана, все последующие - как островки. Из запрограммированных контуров и экрана ввода для выборки цикл создает программу, с помощью которой карман с островками выбирается параллельно контуру изнутри наружу. Островки могут частично находится за пределами кармана или пересекаться. Принцип действий 1. Выполняемая программа обработки детали или программы ShopMill создана и Вы находитесь в редакторе. 2. Нажать программную клавишу "Фрезерование контура" и "Карман". Открывается окно ввода "Фрезерование кармана". Е Фрез. яш КОНТ. карман Фрезерование Справочник пользователя, 02/2012, 6FC5398-7CP40-3PA0 391 Программирование технологических функций (циклы) 8.3 Фрезерование контура Параметр Описание Единица Z1 и Глубина кармана (абс.) или глубина относительно Z0 (инкр.) мм DXY Макс. подача в плоскости мм Макс. подача в плоскости как процент от диаметра фрезы % UXY Чистовой припуск Плоскость мм UZ Чистовой припуск Глубина мм Режим подъема Режим подъема перед повторной подачей Если при обработке необходимо несколько точек врезания, то высота отвода может быть выбрана следующим образом: на плоскость отвода Z0 + безопасное расстояние Если в области кармана нет элементов больше Z0, то в качестве режима подъема можно запрограммировать Z0 + безопасное расстояние. мм 8.3.10 Фрезерование контурного кармана (CYCLE63) Функция
