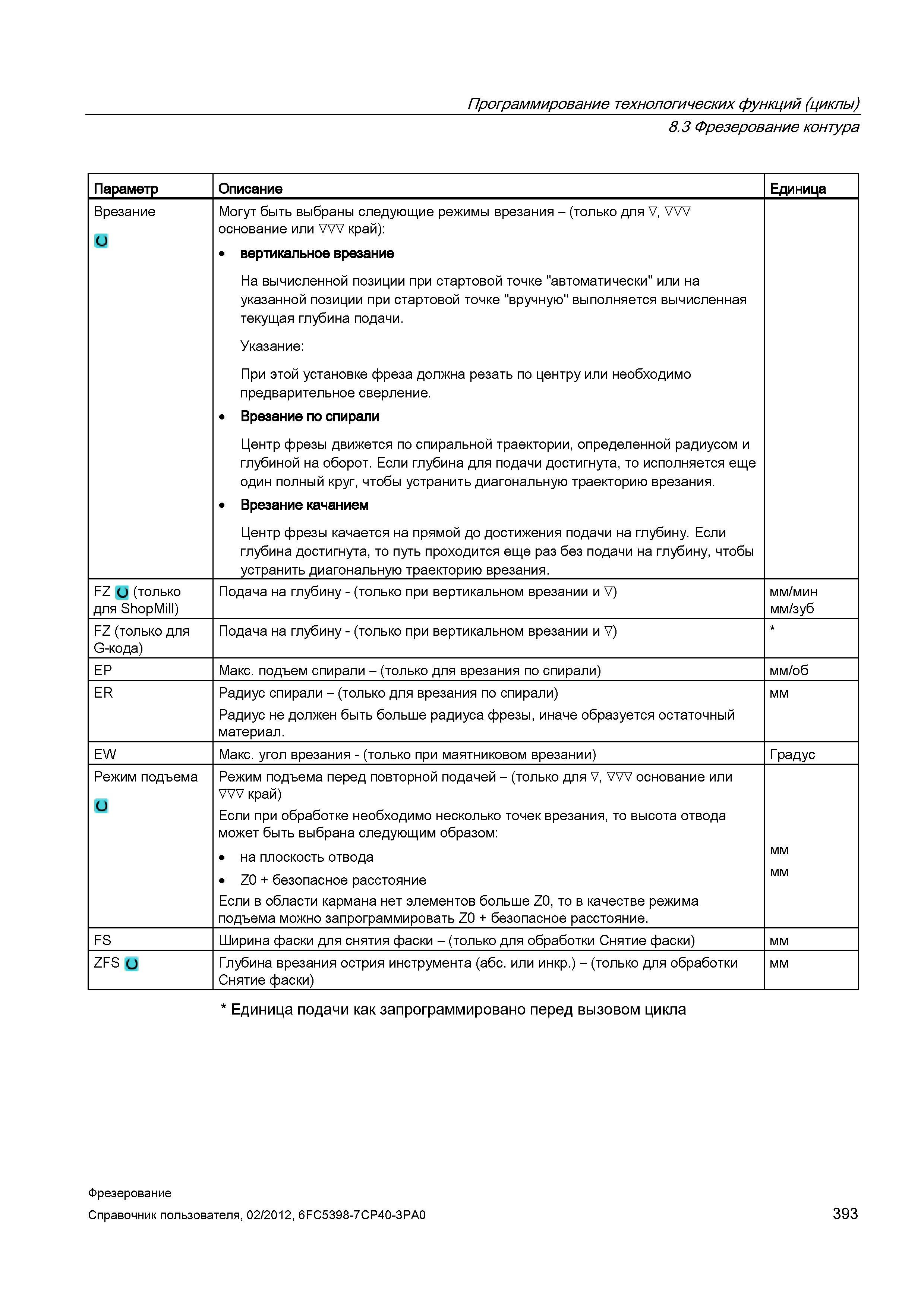

На вычисленной позиции при стартовой точке автоматически или на указанной позиции при стартовой точке вручную выполняется вычисленная текуща

На вычисленной позиции при стартовой точке "автоматически" или на указанной позиции при стартовой точке "вручную" выполняется вычисленная текущая глубина подачи. Указание: При этой установке фреза должна резать по центру или необходимо предварительное сверление. Врезание по спирали Центр фрезы движется по спиральной траектории, определенной радиусом и глубиной на оборот. Если глубина для подачи достигнута, то исполняется еще один полный круг, чтобы устранить диагональную траекторию врезания. Врезание качанием Центр фрезы качается на прямой до достижения подачи на глубину. Если глубина достигнута, то путь проходится еще раз без подачи на глубину, чтобы устранить диагональную траекторию врезания. FZ (J (только для ShopMill) Подача на глубину - (только при вертикальном врезании и V) мм/мин мм/зуб FZ (только для G-кода) Подача на глубину - (только при вертикальном врезании и V) EP Макс. подъем спирали - (только для врезания по спирали) мм/об ER Радиус спирали - (только для врезания по спирали) Радиус не должен быть больше радиуса фрезы, иначе образуется остаточный материал. мм EW Макс. угол врезания - (только при маятниковом врезании) Градус Режим подъема Режим подъема перед повторной подачей - (только для V, VVV основание или VVV край) Если при обработке необходимо несколько точек врезания, то высота отвода может быть выбрана следующим образом: на плоскость отвода Z0 + безопасное расстояние Если в области кармана нет элементов больше Z0, то в качестве режима подъема можно запрограммировать Z0 + безопасное расстояние. мм FS Ширина фаски для снятия фаски - (только для обработки Снятие фаски) мм ZFS и Глубина врезания острия инструмента (абс. или инкр.) - (только для обработки Снятие фаски) мм Единица подачи как запрограммировано перед вызовом цикла Фрезерование Справочник пользователя, 02/2012, 6FC5398-7CP40-3PA0 393 Программирование технологических функций (циклы) 8.3 Фрезерование контура Параметр Описание Единица Врезание Могут быть выбраны следующие режимы врезания - (только для V, VW основание или VVV край): вертикальное врезание
