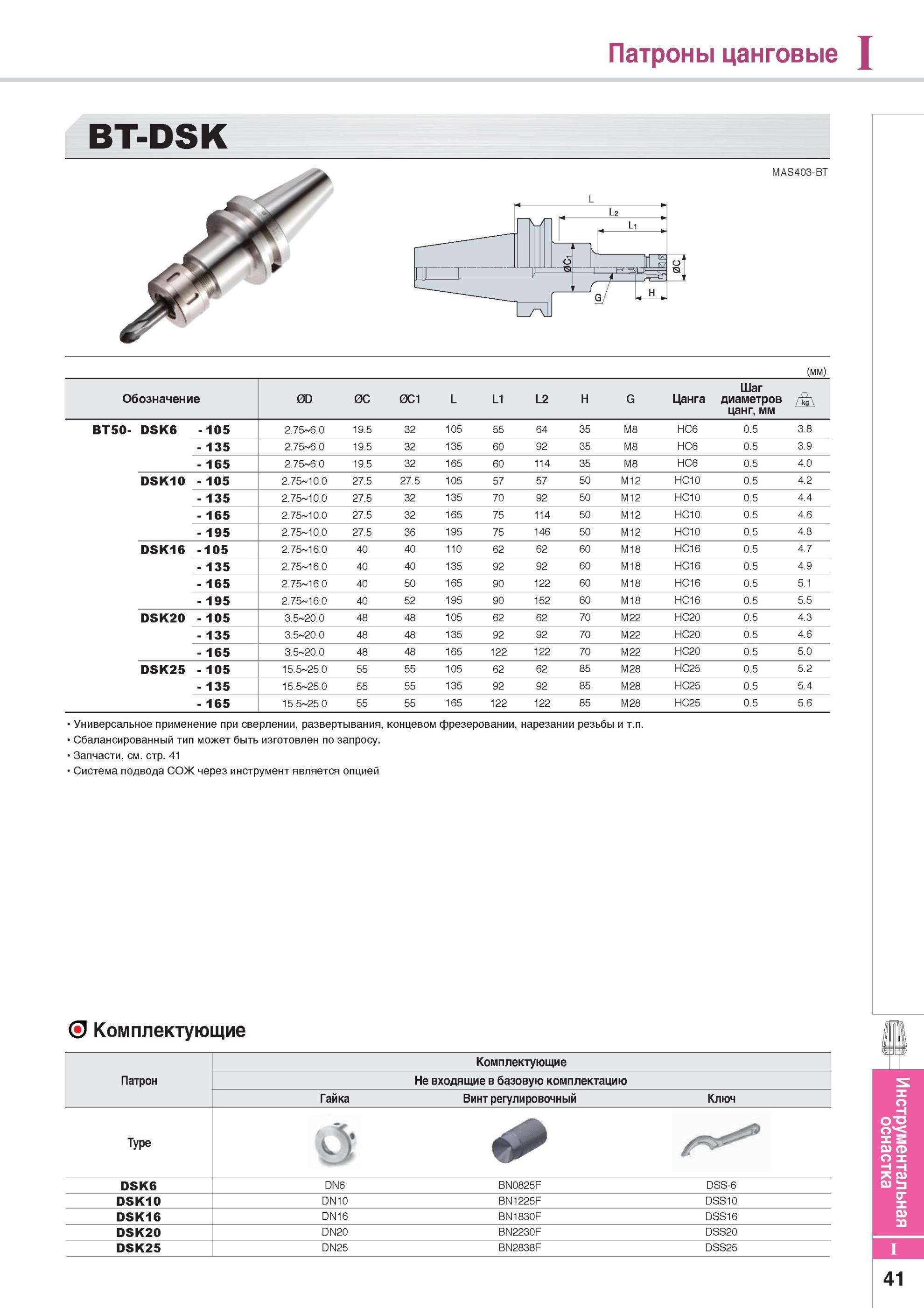

Патроны цанговые Универсальное применение при сверлении, развертывания, концевом фрезеровании, нарезании резьбы и т п Сбалансированный тип может быть изгот

Патроны цанговые Универсальное применение при сверлении, развертывания, концевом фрезеровании, нарезании резьбы и т.п. Сбалансированный тип может быть изготовлен по запросу. Запчасти, см. стр. 41 Система подвода СОЖ через инструмент является опцией О Комплектующие Комплектующие Патрон Не входящие в базовую комплектацию Гайка Винт регулировочный Ключ Type Cj DSK6 DN6 BN0825F DSS-6 DSK10 DN10 BN1225F DSS10 DSK16 DN16 BN1830F DSS16 DSK20 DN20 BN2230F DSS20 DSK25 DN25 BN2838F DSS25 Инструментальная оснастка 41 Вспомогательный инструмент Korloy для металлорежущих станков BT-DSK MAS403-BT (мм) Обозначение 0D 0C 0C1 L L1 L2 H G Цанга Шаг диаметров цанг, мм BT50- DSK6 105 2.75 6.0 19.5 32 105 55 64 35 M8 HC6 0.5 3.8 - 135 2.75 6.0 19.5 32 135 60 92 35 M8 HC6 0.5 3.9 - 165 2.75 6.0 19.5 32 165 60 114 35 M8 HC6 0.5 4.0 DSK10 - 105 2.75 10.0 27.5 27.5 105 57 57 50 M12 HC10 0.5 4.2 - 135 2.75 10.0 27.5 32 135 70 92 50 M12 HC10 0.5 4.4 - 165 2.75 10.0 27.5 32 165 75 114 50 M12 HC10 0.5 4.6 - 195 2.75 10.0 27.5 36 195 75 146 50 M12 HC10 0.5 4.8 DSK16 - 105 2.75 16.0 40 40 110 62 62 60 M18 HC16 0.5 4.7 - 135 2.75 16.0 40 40 135 92 92 60 M18 HC16 0.5 4.9 - 165 2.75 16.0 40 50 165 90 122 60 M18 HC16 0.5 5.1 - 195 2.75 16.0 40 52 195 90 152 60 M18 HC16 0.5 5.5 DSK20 - 105 3.5 20.0 48 48 105 62 62 70 M22 HC20 0.5 4.3 - 135 3.5 20.0 48 48 135 92 92 70 M22 HC20 0.5 4.6 - 165 3.5 20.0 48 48 165 122 122 70 M22 HC20 0.5 5.0 DSK25 - 105 15.5 25.0 55 55 105 62 62 85 M28 HC25 0.5 5.2 - 135 15.5 25.0 55 55 135 92 92 85 M28 HC25 0.5 5.4 - 165 15.5 25.0 55 55 165 122 122 85 M28 HC25 0.5 5.6
