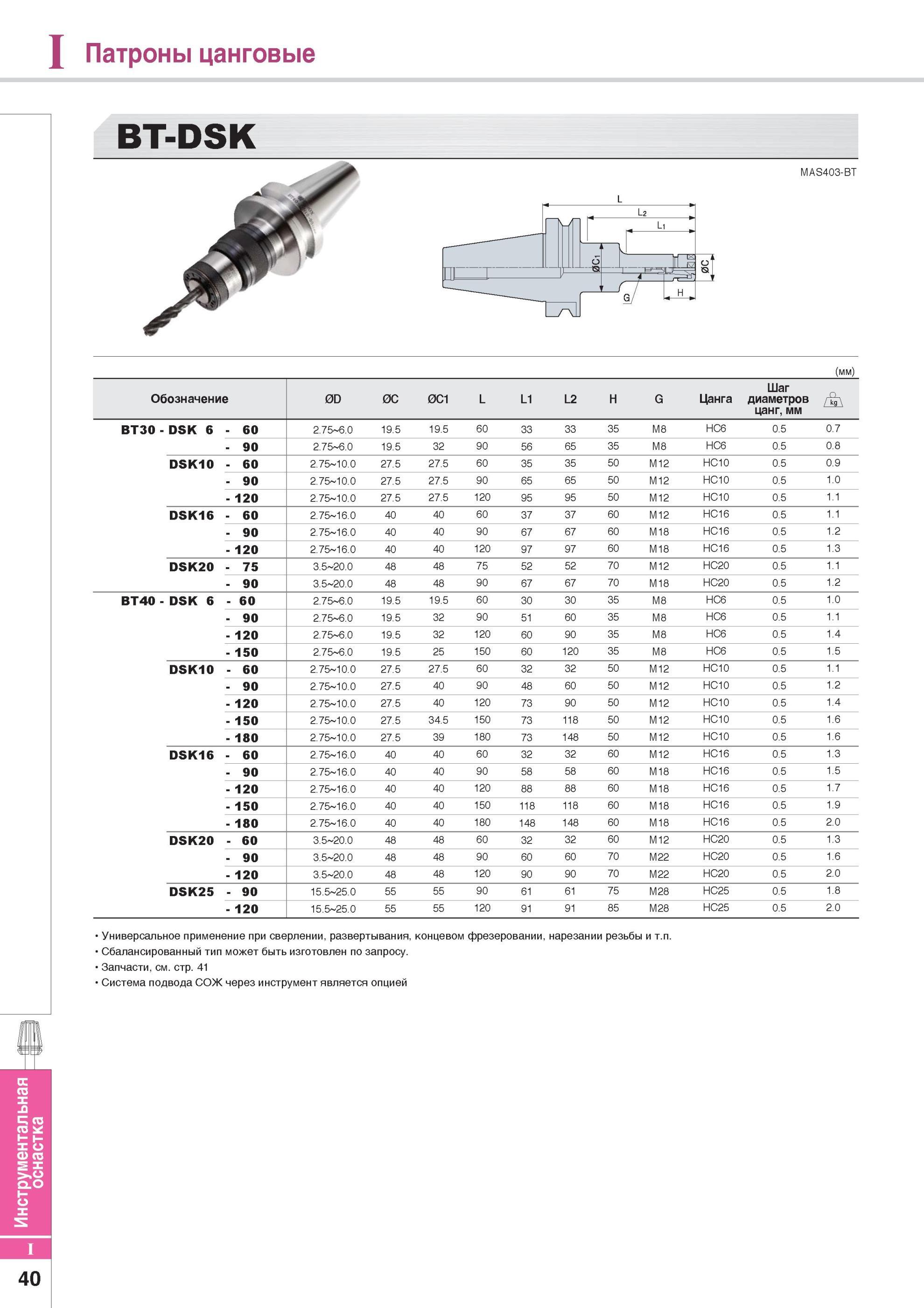

Патроны цанговые BT-DSK yt MAS403-BT (мм) Обозначение 0D 0C 0C1 L L1 L2 H G Цанга Шаг диаметров цанг, мм BT30 - DSK 6 - 60 2.75 6.0 19.5 19.5 60 33 33 35 M8 HC6 0.5 0.7 - 90 2.75 6.0 19.5 32 90 56 65 35 M8 HC6 0.5 0.8 DSK10 - 60 2.75 10.0 27.5 27.5 60 35 35 50 M12 HC10 0.5 0.9 - 90 2.75 10.0 27.5 27.5 90 65 65 50 M12 HC10 0.5 1.0 - 120 2.75 10.0 27.5 27.5 120 95 95 50 M12 HC10 0.5 1.1 DSK16 - 60 2.75 16.0 40 40 60 37 37 60 M12 HC16 0.5 1.1 - 90 2.75 16.0 40 40 90 67 67 60 M18 HC16 0.5 1.2 - 120 2.75 16.0 40 40 120 97 97 60 M18 HC16 0.5 1.3 DSK20 - 75 3.5 20.0 48 48 75 52 52 70 M12 HC20 0.5 1.1 - 90 3.5 20.0 48 48 90 67 67 70 M18 HC20 0.5 1.2 BT40 - DSK 6 - 60 2.75 6.0 19.5 19.5 60 30 30 35 M8 HC6 0.5 1.0 - 90 2.75 6.0 19.5 32 90 51 60 35 M8 HC6 0.5 1.1 - 120 2.75 6.0 19.5 32 120 60 90 35 M8 HC6 0.5 1.4 - 150 2.75 6.0 19.5 25 150 60 120 35 M8 HC6 0.5 1.5 DSK10 - 60 2.75 10.0 27.5 27.5 60 32 32 50 M12 HC10 0.5 1.1 - 90 2.75 10.0 27.5 40 90 48 60 50 M12 HC10 0.5 1.2 - 120 2.75 10.0 27.5 40 120 73 90 50 M12 HC10 0.5 1.4 - 150 2.75 10.0 27.5 34.5 150 73 118 50 M12 HC10 0.5 1.6 - 180 2.75 10.0 27.5 39 180 73 148 50 M12 HC10 0.5 1.6 DSK16 - 60 2.75 16.0 40 40 60 32 32 60 M12 HC16 0.5 1.3 - 90 2.75 16.0 40 40 90 58 58 60 M18 HC16 0.5 1.5 - 120 2.75 16.0 40 40 120 88 88 60 M18 HC16 0.5 1.7 - 150 2.75 16.0 40 40 150 118 118 60 M18 HC16 0.5 1.9 - 180 2.75 16.0 40 40 180 148 148 60 M18 HC16 0.5 2.0 DSK20 60 3.5 20.0 48 48 60 32 32 60 M12 HC20 0.5 1.3 - 90 3.5 20.0 48 48 90 60 60 70 M22 HC20 0.5 1.6 - 120 3.5 20.0 48 48 120 90 90 70 M22 HC20 0.5 2.0 DSK25 - 90 15.5 25.0 55 55 90 61 61 75 M28 HC25 0.5 1.8 - 120 15.5 25.0 55 55 120 91 91 85 M28 HC25 0.5 2.0 Универсальное применение при сверлении, развертывания, концевом фрезеровании, нарезании резьбы и т.п. Сбалансированный тип может быть изготовлен по запросу. Запчасти, см. стр. 41 Система подвода СОЖ через инструмент является опцией Инструментальная оснастка 40 Вспомогательный инструмент Korloy для металлорежущих станков
