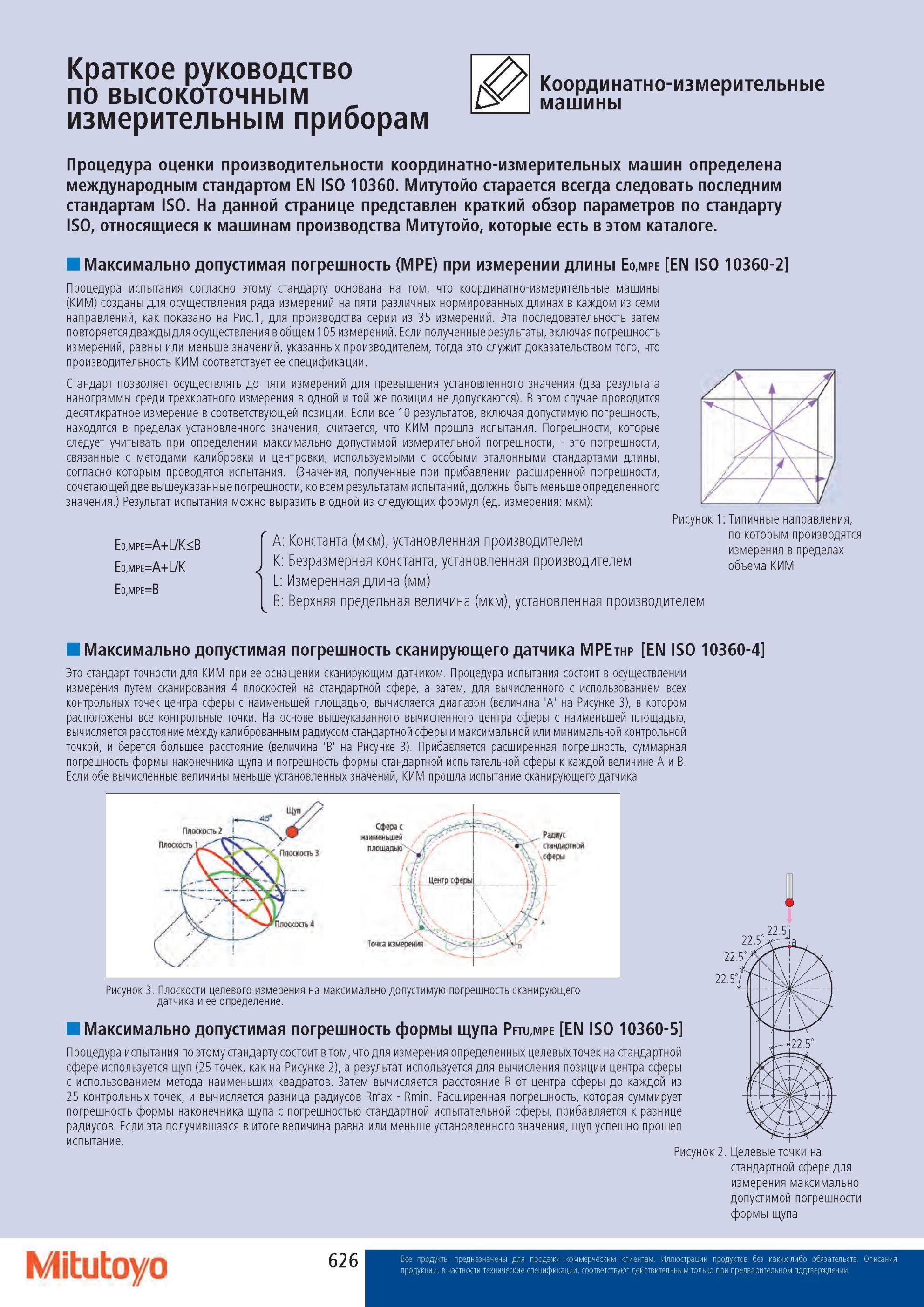

Параметры координатно-измерительных машин Митутойо Краткий обзор согласно стандарту EN ISO 10360 Максимально допустимые погрешности Краткое руководство по кооoдинатно-измеoительным машинам Определена международным стандартом EN ISO 10360. Митутойо старается всегда следовать последним стандартам ISO. На данной странице представлен краткий обзор параметров по стандарту ISO, относящиеся к машинам производства Митутойо, которые есть в этом каталоге. Максимально допустимая погрешность (MPE) при измерении длины E0,mpe [EN ISO 10360-2] Процедура испытания согласно этому стандарту основана на том, что координатно-измерительные машины (КИМ) созданы для осуществления ряда измерений на пяти различных нормированных длинах в каждом из семи направлений, как показано на Рис.1, для производства серии из 35 измерений. Эта последовательность затем повторяется дважды для осуществления в общем 105 измерений. Если полученные результаты, включая погрешность измерений, равны или меньше значений, указанных производителем, тогда это служит доказательством того, что производительность КИМ соответствует ее спецификации. Стандарт позволяет осуществлять до пяти измерений для превышения установленного значения (два результата нанограммы среди трехкратного измерения в одной и той же позиции не допускаются). В этом случае проводится десятикратное измерение в соответствующей позиции. Если все 10 результатов, включая допустимую погрешность, находятся в пределах установленного значения, считается, что КИМ прошла испытания. Погрешности, которые следует учитывать при определении максимально допустимой измерительной погрешности, - это погрешности, связанные с методами калибровки и центровки, используемыми с особыми эталонными стандартами длины, согласно которым проводятся испытания. (Значения, полученные при прибавлении расширенной погрешности, сочетающей две вышеуказанные погрешности, ко всем результатам испытаний, должны быть меньше определенного значения.) Результат испытания можно выразить в одной из следующих формул (ед. измерения мкм) Eo,mpe=A+L/K>4v / к т< Плоскость 3 X \ SlV\ А sS / j ^ Уплоскость 4 Сфера с ' наименьшей площадь LF Радиус стандартной сферы г., Центрсферы Itf 1 \F \ jit JA/’a Рисунок 3. Плоскости целевого измерения на максимально допустимую погрешность сканирующего датчика и ее определение. Максимально допустимая погрешность формы щупа Pftu,mpe [EN ISO 10360-5] Процедура испытания по этому стандарту состоит в том, что для измерения определенных целевых точек на стандартной сфере используется щуп (25 точек, как на Рисунке 2), а результат используется для вычисления позиции центра сферы с использованием метода наименьших квадратов. Затем вычисляется расстояние R от центра сферы до каждой из 25 контрольных точек, и вычисляется разница радиусов Rmax - Rmin. Расширенная погрешность, которая суммирует погрешность формы наконечника щупа с погрешностью стандартной испытательной сферы, прибавляется к разнице радиусов. Если эта получившаяся в итоге величина равна или меньше установленного значения, щуп успешно прошел испытание. Рисунок 2. Целевые точки на стандартной сфере для измерения максимально допустимой погрешности формы щупа Mitutoyo
