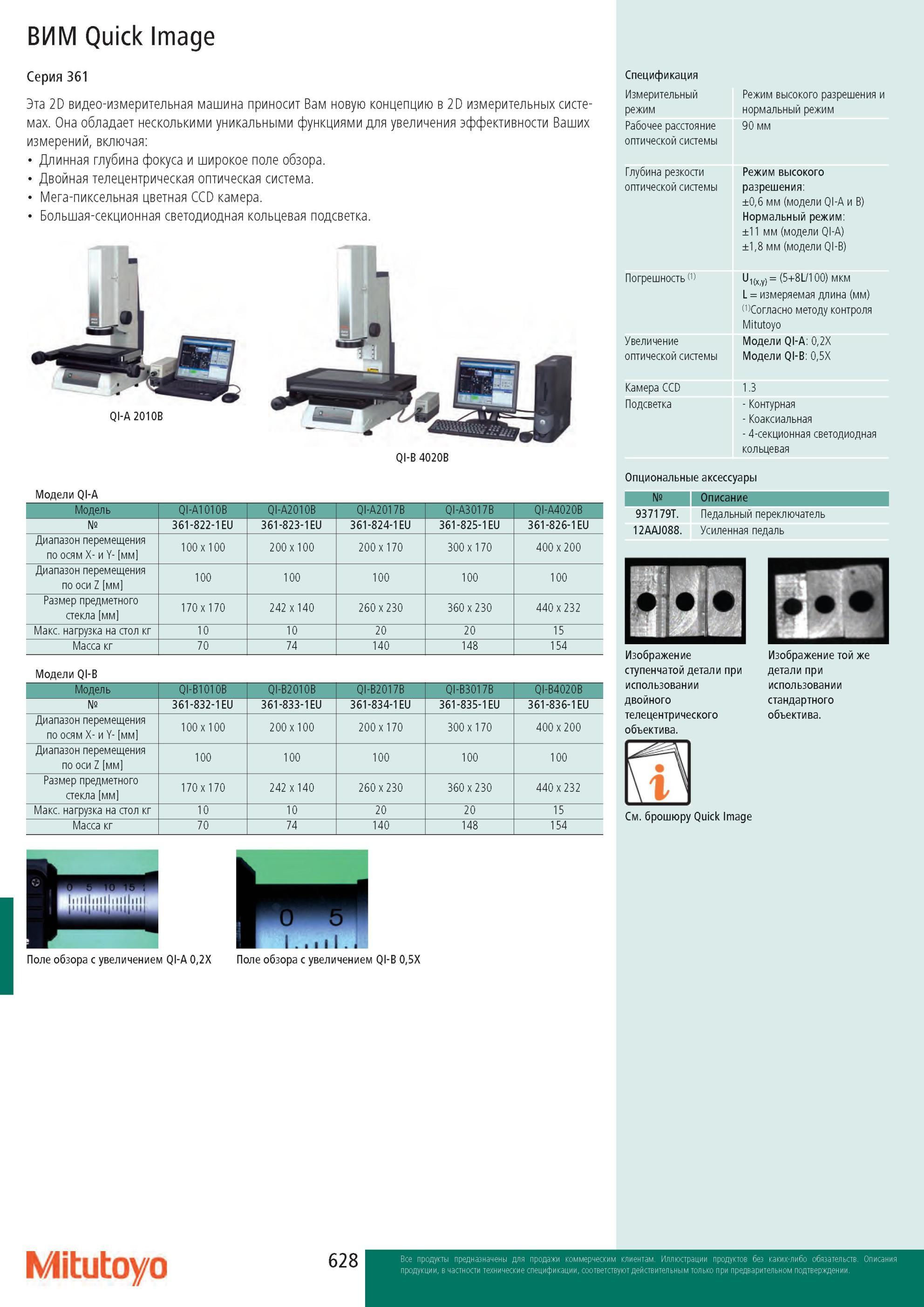

2D видео-измерительная машина Mitutoyo ВИМ Quick Image Серия 361 приносит Вам новую концепцию в 2D измерительных системах обладает несколькими уникальными функциями для увеличения эффективности Ваших измерений, включая Длинная глубина фокуса и широкое поле обзора. Двойная телецентрическая оптическая система. Мега-пиксельная цветная CCD камера. Большая-секционная светодиодная кольцевая подсветка. QI-A 2010B QI-B 4020B Модели QI-A Модель QI-A1010B QI-A2010B QI-A2017B QI-A3017B QI-A4020B Номер 361-822-1EU 361-823-1EU 361-824-1EU 361-825-1EU 361-826-1EU Диапазон перемещения по осям X- и Y- [мм] 100x 100 200 x 100 200 x 170 300 x 170 400 x 200 Диапазон перемещения по оси Z [мм] 100 100 100 100 100 Размер предметного стекла [мм] 170x 170 242 x 140 260x230 360x230 440x232 Макс. нагрузка на стол кг 10 10 20 20 15 Масса кг 70 74 140 148 154 Модели QI-B Модель QI-B1010B QI-B2010B QI-B2017B QI-B3017B QI-B4020B Номер 361-832-1EU 361-833-1EU 361-834-1EU 361-835-1EU 361-836-1EU Диапазон перемещения по осям X- и Y- [мм] 100x 100 200 x 100 200 x 170 300 x 170 400 x 200 Диапазон перемещения по оси Z [мм] 100 100 100 100 100 Размер предметного стекла [мм] 170x 170 242 x 140 260x230 360x230 440x232 Макс. нагрузка на стол кг 10 10 20 20 15 Масса кг 70 74 140 148 154 Поле обзора с увеличением QI-A 0,2X Поле обзора с увеличением QI-B 0,5X Спецификация Измерительный режим Рабочее расстояние оптической системы Глубина резкости оптической системы Погрешность (1) Увеличение оптической системы Режим высокого разрешения и нормальный режим 90 мм Режим высокого разрешения ±0,6 мм (модели QI-A и B) Нормальный режим ±11 мм (модели QI-A) ±1,8 мм (модели QI-B) U1(x,y) = (5+8L/100) мкм L = измеряемая длина (мм) (1)Согласно методу контроля Mitutoyo Модели QI-A 0,2X Модели QI-B 0,5X Камера CCD 1.3 Подсветка - Контурная - Коаксиальная - 4-секционная светодиодная кольцевая Опциональные аксессуары Номер Описание 937179T. Педальный переключатель 12AAJ088. Усиленная педаль Изображение ступенчатой детали при использовании двойного телецентрического объектива. Изображение той же детали при использовании стандартного объектива. См. брошюру Quick Image Mitutoyo 628
