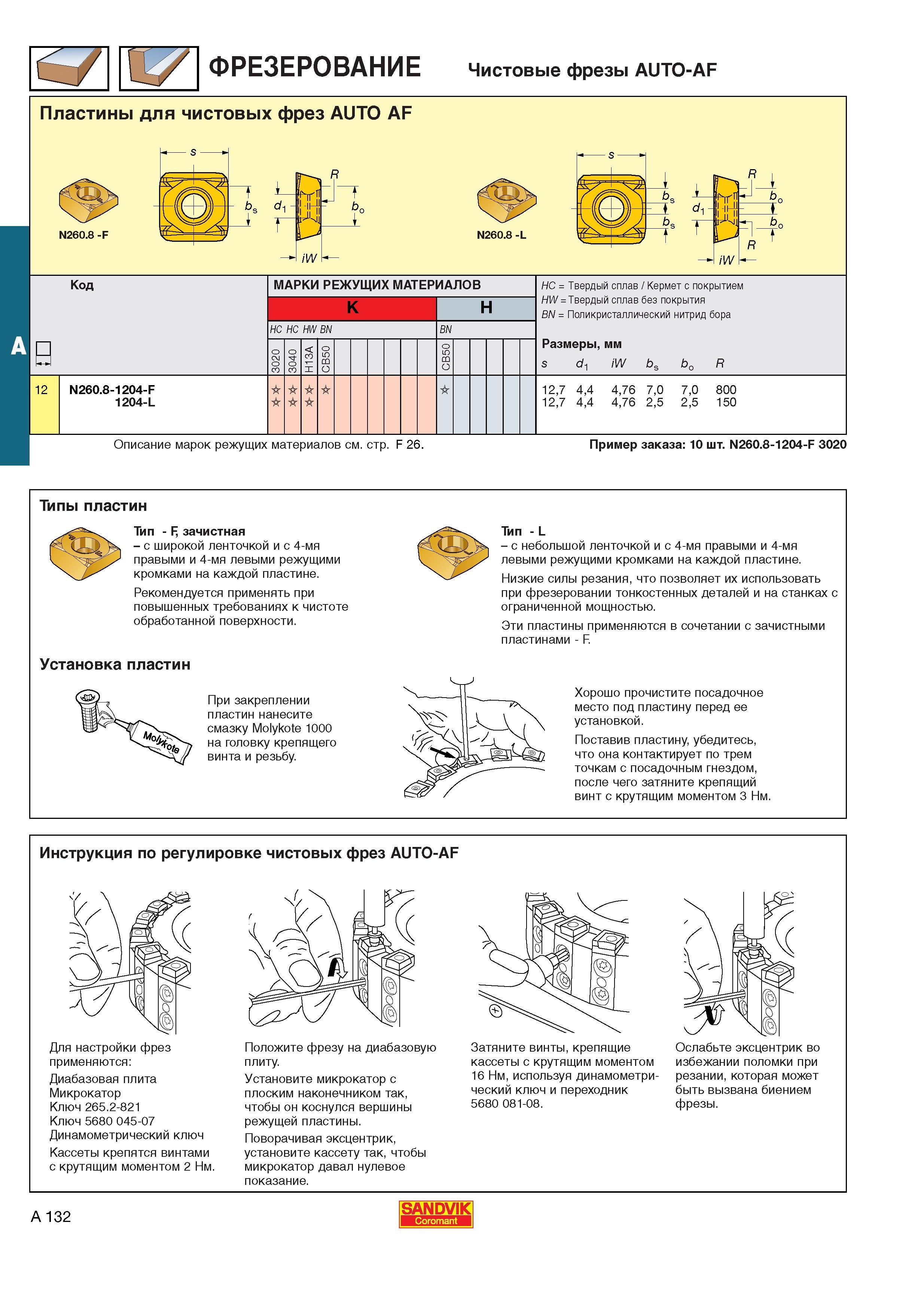

Сменные режущие твердосплавные пластины Sandvik Coromant для чистовых фрез AUTO AF N260.8 -F _ N260.8 -L Код A Твердый сплав Кермет с покрытием HW Твердый сплав без покрытия BN Поликристаллический нитрид бора Размеры мм s d1 iW bs bo R 12 N260.8-1204-F 1204-L 12.7 44 476 70 12.7 44 476 25 70 25 800 150 Описание марок режущих материалов см. стр. F 26. Пример заказа 10 шт. N260.8-1204-F 3020 Типы пластин Тип - F зачистная - с широкой ленточкой и с 4-мя правыми и 4-мя левыми режущими кромками на каждой пластине. Рекомендуется применять при повышенных требованиях к чистоте обработанной поверхности. Установка пластин При закреплении пластин нанесите смазку Molykote 1000 на головку крепящего винта и резьбу. Тип - L - с небольшой ленточкой и с 4-мя правыми и 4-мя левыми режущими кромками на каждой пластине. Низкие силы резания что позволяет их использовать при фрезеровании тонкостенных деталей и на станках с ограниченной мощностью. Эти пластины применяются в сочетании с зачистными пластинами - F. Хорошо прочистите посадочное место под пластину перед ее установкой. Поставив пластину убедитесь что она контактирует по трем точкам с посадочным гнездом после чего затяните крепящий винт с крутящим моментом 3 Нм. Инструкция по регулировке чистовых фрез AUTO-AF Для настройки фрез применяются Диабазовая плита Микрокатор Ключ 265.2-821 Ключ 5680 045-07 Динамометрический ключ Кассеты крепятся винтами с крутящим моментом 2 Нм. Положите фрезу на диабазовую плиту. Установите микрокатор с плоским наконечником так чтобы он коснулся вершины режущей пластины. Поворачивая эксцентрик установите кассету так чтобы микрокатор давал нулевое показание. Затяните винты крепящие кассеты с крутящим моментом 16 Нм используя динамометри ческий ключ и переходник 5680 081-08. Ослабьте эксцентрик во избежании поломки при резании которая может быть вызвана биением фрезы. A 132 SANDVIK Coromant Фрезерование на металлообрабатывающих фрезерных станках Чистовые фрезы AUTO-AF МАРКИ РЕЖУЩИХ МАТЕРИАЛОВ K HC HW BN H BN HC
