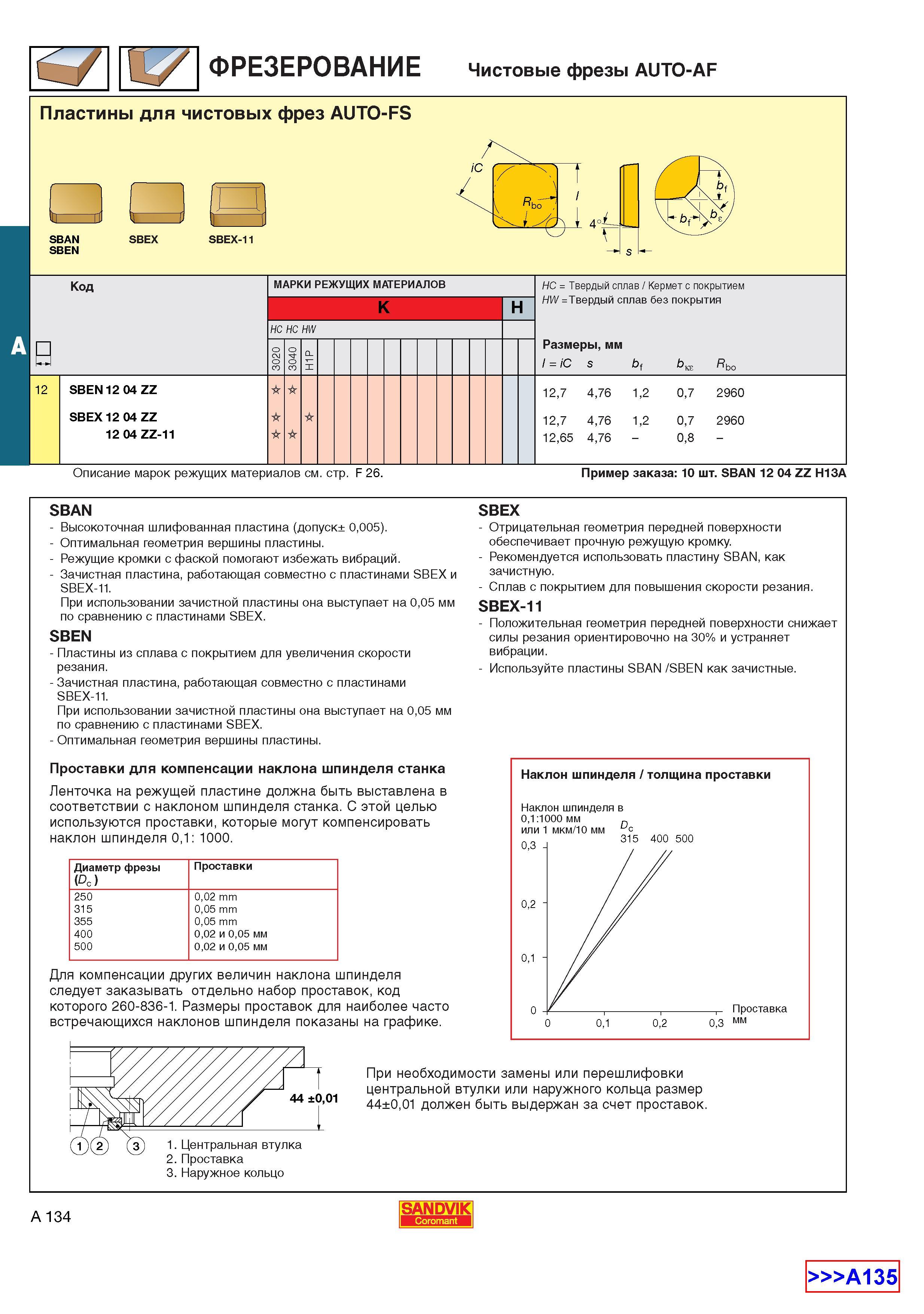

Описание характеристик режущих твердосплавных фрезерных пластин Sandvik для чистовых фрез AUTO-FS SBAN Высокоточная шлифованная пластина

Описание характеристик режущих твердосплавных фрезерных пластин Sandvik для чистовых фрез AUTO-FS SBAN Высокоточная шлифованная пластина

Описание характеристик режущих твердосплавных фрезерных пластин Sandvik для чистовых фрез AUTO-FS SBAN Высокоточная шлифованная пластина _ (допуск 0005). Оптимальная геометрия вершины пластины. - Режущие кромки с фаской помогают избежать вибраций. - Зачистная пластина работающая совместно с пластинами SBEX и SBEX-11. При использовании зачистной пластины она выступает на 005 мм по сравнению с пластинами SBEX. SBEN - Пластины из сплава с покрытием для увеличения скорости резания. - Зачистная пластина работающая совместно с пластинами SBEX-11. При использовании зачистной пластины она выступает на 005 мм по сравнению с пластинами SBEX. - Оптимальная геометрия вершины пластины. Проставки для компенсации наклона шпинделя станка Ленточка на режущей пластине должна быть выставлена в соответствии с наклоном шпинделя станка. С этой целью используются проставки которые могут компенсировать наклон шпинделя 01 1000. Диаметр фрезы (Dc) Проставки 250 002 mm 315 005 mm 355 005 mm 400 002 и 005 мм 500 002 и 005 мм Для компенсации других величин наклона шпинделя следует заказывать отдельно набор проставок код которого 260-836-1. Размеры проставок для наиболее часто встречающихся наклонов шпинделя показаны на графике. SBEX - Отрицательная геометрия передней поверхности обеспечивает прочную режущую кромку. - Рекомендуется использовать пластину SBАN как зачистную. - Сплав с покрытием для повышения скорости резания. SBEX-11 - Положительная геометрия передней поверхности снижает силы резания ориентировочно на 30% и устраняет вибрации. - Используйте пластины SBАN SBЕN как зачистные. 44 001 1. Центральная втулка 2. Проставка 3. Наружное кольцо При необходимости замены или перешлифовки центральной втулки или наружного кольца размер 44001 должен быть выдержан за счет проставок. A 134 SANDVIK Coromant А135 Фрезерование на металлообрабатывающих фрезерных станках Чистовые фрезы AUTO-AF iC 4 а SBAN SBEN SBEX SBEX-11 j Rbo i U 4i S Код A МАРКИ РЕЖУЩИХ МАТЕРИАЛОВ K HC HW H HC Твердый сплав Кермет с покрытием HW Твердый сплав без покрытия Размеры мм iC s bf R bo 12 SBEN 12 04 ZZ SBEX 12 04 ZZ 12 04 ZZ-11 12.7 476 12.7 476 1265 476 12 12 07 07 08 2960 2960 Описание марок режущих материалов см. стр. F 26. Пример заказа 10 шт. SBAN 12 04 ZZ H13A b
