Основные технические и конструктивные характеристики токарного металлорежущего инструмента Передний угол режущей кромки резца

Основные технические и конструктивные характеристики токарного металлорежущего инструмента Передний угол режущей кромки резца

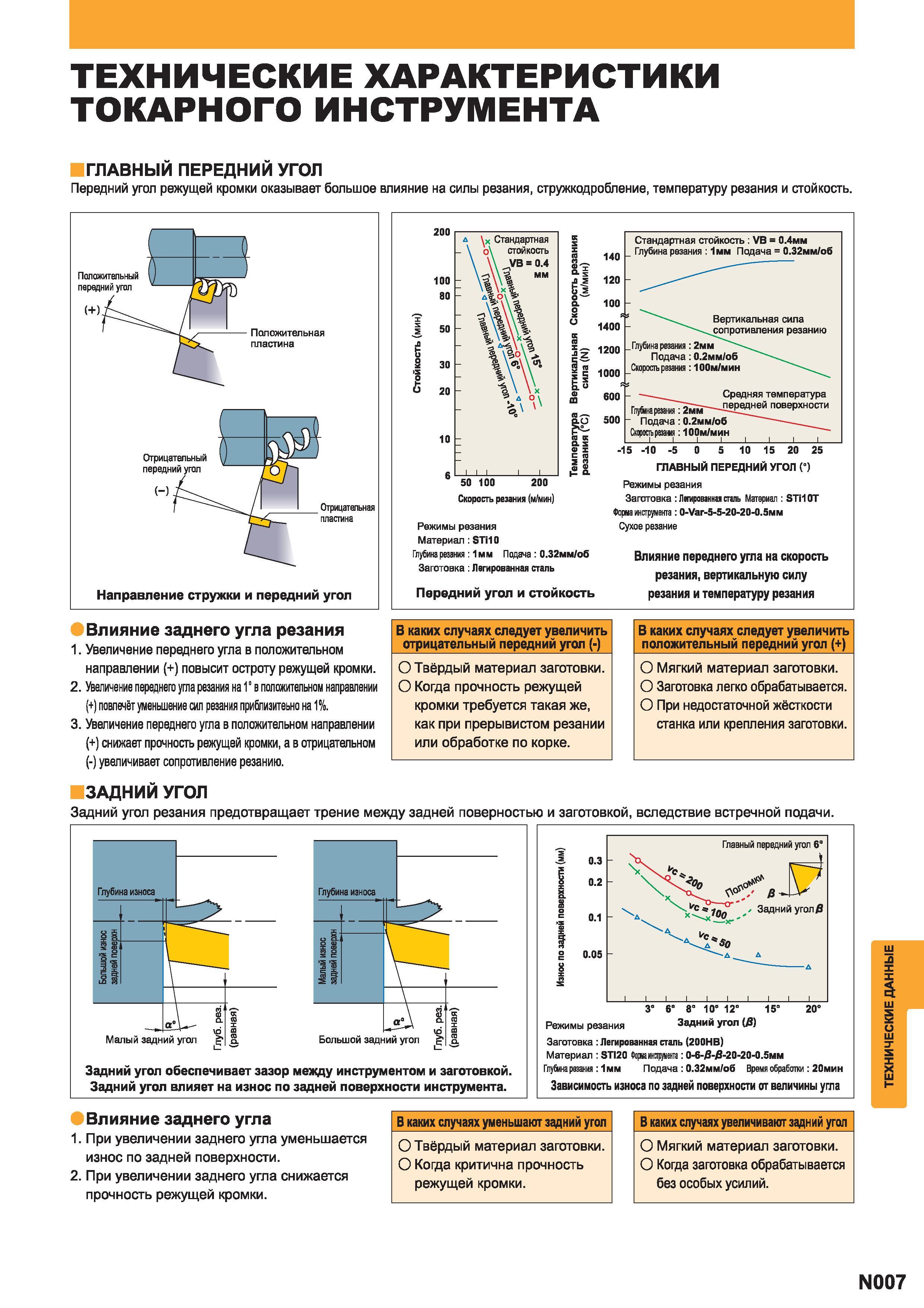

Основные технические и конструктивные характеристики токарного металлорежущего инструмента Передний угол режущей кромки резца _ оказывает большое влияние на силы резания стружкодробление температуру резания и стойкость. 200 х Стандартная о стойкость VB 0.4 мм а-х 5 0 а 1 о z 140 120 100 i 1400 1200 1000 600 500 5 х с 12 I- 50 100 200 Скорость резания (м/мин) Режимы резания Материал STi10 Глубина резания 1мм Подача 0.32мм/об Заготовка Легированная сталь Передний угол и стойкость Стандартная стойкость VB 0.4мм Глубина резания 1мм Подача 0.32мм/об Вертикальная сила сопротивления резанию .Глубинарезания 2мм Подача 0.2мм/об Скорость резания 100м/мин Средняя температура Глубина рем 2мм ЩРадней поверхности Подача 0.2мм/об Скорость резашя ЮОм/мин i L -15 -10 -5 0 5 10 15 20 25 ГЛАВНЫЙ ПЕРЕДНИЙ УГОЛ () Режимы резания Заготовка Лшрованная сгаль Материал STM ОТ Форма инструмента 0-Var-5-5-20-20-0.5MM Сухое резание Влияние переднего угла на скорость резания вертикальную силу резания и температуру резания В каких случаях следует увеличить отрицательный передний угол (-) В каких случаях следует увеличить положительный передний угол (+) Влияние заднего угла резания 1. Увеличение переднего угла в положительном направлении (+) повысит остроту режущей кромки. 2. Увеличение переднего угла резания на 1" в положительном направлении (+) повлечёт уменьшение сил резания приблизитеьно на 1%. 3. Увеличение переднего угла в положительном направлении (+) снижает прочность режущей кромки а в отрицательном (-) увеличивает сопротивление резанию. ЗАДНИЙ УГОЛ Задний угол резания предотвращает трение между задней поверностью и заготовкой вследствие встречной подачи. О Твёрдый материал заготовки. О Когда прочность режущей кромки требуется такая же как при прерывистом резании или обработке по корке. О Мягкий материал заготовки. О Заготовка легко обрабатывается. О При недостаточной жёсткости станка или крепления заготовки. 0.3 0.2 0.1 0.05 Главный передний угол 6 X 3аднийУгатт 3 3" 6 8" 10" 12" 15" Задний угол 03) 20 Режимы резания Заготовка Легированная сталь (200НВ) Материал STI20 Форма инструмента 0-6- 3- 3-20-20-0.5мм Глубина резания 1мм Подача 0.32мм/об Время обработки 20мин Зависимость износа по задней поверхности от величины угла Влияние заднего угла 1. При увеличении заднего угла уменьшается износ по задней поверхности. 2. При увеличении заднего угла снижается прочность режущей кромки. В каких случаях уменьшают задний угол В каких случаях увеличивают задний угол О Твёрдый материал заготовки. О Когда критична прочность режущей кромки. О Мягкий материал заготовки. О Когда заготовка обрабатывается без особых усилий. N007 ТЕХНИЧЕСКИЕ ДАННЫЕ ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ТОКАРНОГО ИНСТРУМЕНТА ГЛАВНЫЙ передним угол
