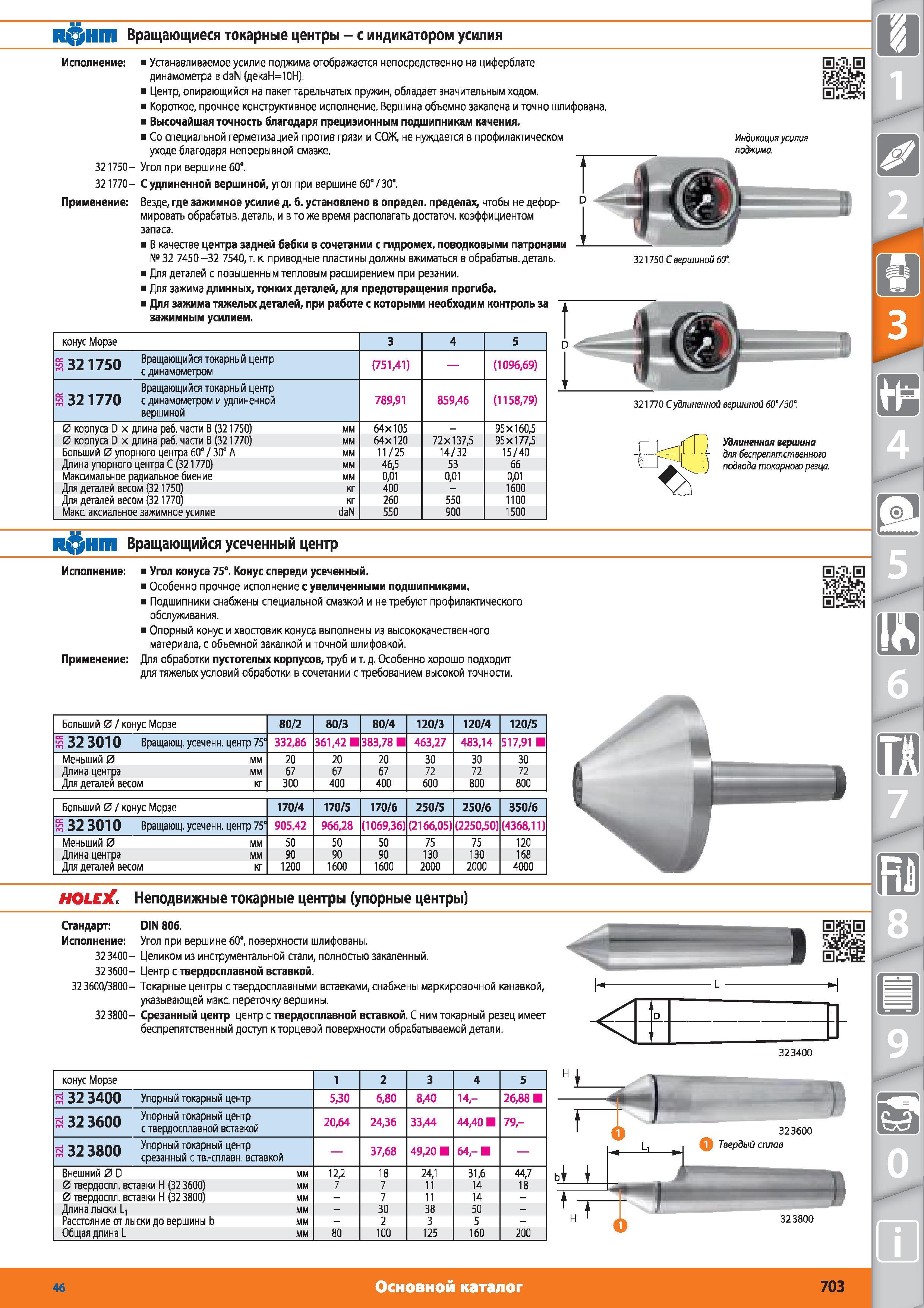

Упорные токарные вращающиеся центры Rohm с механическим циферблатным индикатором усилия поджима Отображается непосредственно на циферблате динамометра в daN (декаН10Н). Станочное приспособление опирающиеся на пакет тарельчатых пружин обладает значительным ходом. Короткое прочное конструктивное исполнение. Вершина объемно закалена и точно шлифована. Высочайшая точность благодаря прецизионным подшипникам качения. Со специальной герметизацией против грязи и СОЖ не нуждается в профилактическом уходе благодаря непрерывной смазке. 321750- Угол при вершине 60. 321770- Судлиненной вершиной угол при вершине60 30. Применение Везде где зажимное усилие д. б. установлено в определ. пределах чтобы не деформировать обрабатыв. деталь и в то же время располагать достаточ. коэффициентом запаса. В качестве центра задней бабки в сочетании с гидромех. поводковыми патронами 32 7450 -32 7540 к. приводные пластины должны вжиматься в обрабатыв. деталь. Для деталей с повышенным тепловым расширением при резании. Для зажима длинных тонких деталей для предотвращения прогиба. Для зажима тяжелых деталей при работе с которыми необходим контроль за зажимным усилием. конус Морзе 3 4 5 S 49 17ЧП Вращающийся токарный центр с динамометром (75141) (109669) Вращающийся токарный центр 32 1770 с динамометром и удлиненной вершиной 78991 85946 (115879) 0 корпуса D х длина раб. части В (321750) мм 64x105 95x1605 0 корпуса D х длина раб. части В (321770) мм 64x120 72x1375 95x1775 Больший 0 упорного центра 60 30 А мм 11 25 14 32 15 40 Длина упорного центра С (321770) мм 465 53 66 Максимальное радиальное биение мм 001 001 001 Для деталей весом (321750) кг 400 1600 Для деталей весом (321770) кг 260 550 1100 Макс. аксиальное зажимное усилие daN 550 900 1500 321770 Судлиненной вершиной 60V30'. Удлиненная вершина для беспрепятственною подвода токарного резца. Н1П Вращающийся усеченный центр Угол конуса 75. Конус спереди усеченный. Особенно прочное исполнение с увеличенными подшипниками. Подшипники снабжены специальной смазкой и не требуют профилактического обслуживания. Опорный конус и хвостовик конуса выполнены из высококачественного материала с объемной закалкой и точной шлифовкой. Применение Для обработки пустотелых корпусов труб и д. Особенно хорошо подходит для тяжелых условий обработки в сочетании с требованием высокой точности. Больший 0 конус Морзе 80 2 80 3 80 4 120 3 120 4 120 5 32 3010 Вращающ. усеченн. центр 75' 33286 36142 38378 46327 48314 51791 Меньший 0 мм 20 20 20 30 30 30 Длина центра мм 67 67 67 72 72 72 Для деталей весом кг 300 400 400 600 800 800 Больший 0 конус Морзе 170 4 170 5 170 6 250 5 250 6 350 6 32 3010 Вращающ. усеченн. центр 75' 90542 96628 (106936) (216605) (225050) (436811) Меньший 0 мм 50 50 50 75 75 120 Длина центра мм 90 90 90 130 130 168 Для деталей весом кг 1200 1600 1600 2000 2000 4000 Неподвижные токарные центры (упорные центры) Стандарт DIN 806. Угол при вершине 60 поверхности шлифованы. 323400- Целиком из инструментальной стали полностью закаленный. 32 3600- Центр с твердосплавной вставкой. 32 3600 3800- Токарные центры с твердосплавными вставками снабжены маркировочной канавкой указывающей макс. переточку вершины. 32 3800- Срезанный центр центр с твердосплавной вставкой. С ним токарный резец имеет беспрепятственный доступ к торцевой поверхности обрабатываемой детали. конус Морзе 1 2 3 4 5 32 3400 Упорный токарный центр 530 680 840 14- 2688 32 3600 Упорный токарный центр с твердосплавной вставкой 2064 2436 33 44 4440 79- 32 3800 Упорный токарный центр срезанный с тв.-сплавн. вставкой 3768 4920 64- Внешний 0 D мм 122 18 241 316 447 0 твердоспл. вставки (32 3600) мм 7 7 11 14 18 0 твердоспл. вставки (32 3800) мм 7 11 14 Длина лыски L мм 30 38 50 Расстояние от лыски до вершины b мм 2 3 5 Общая длина L мм 80 100 125 160 200 46 Основной каталог
