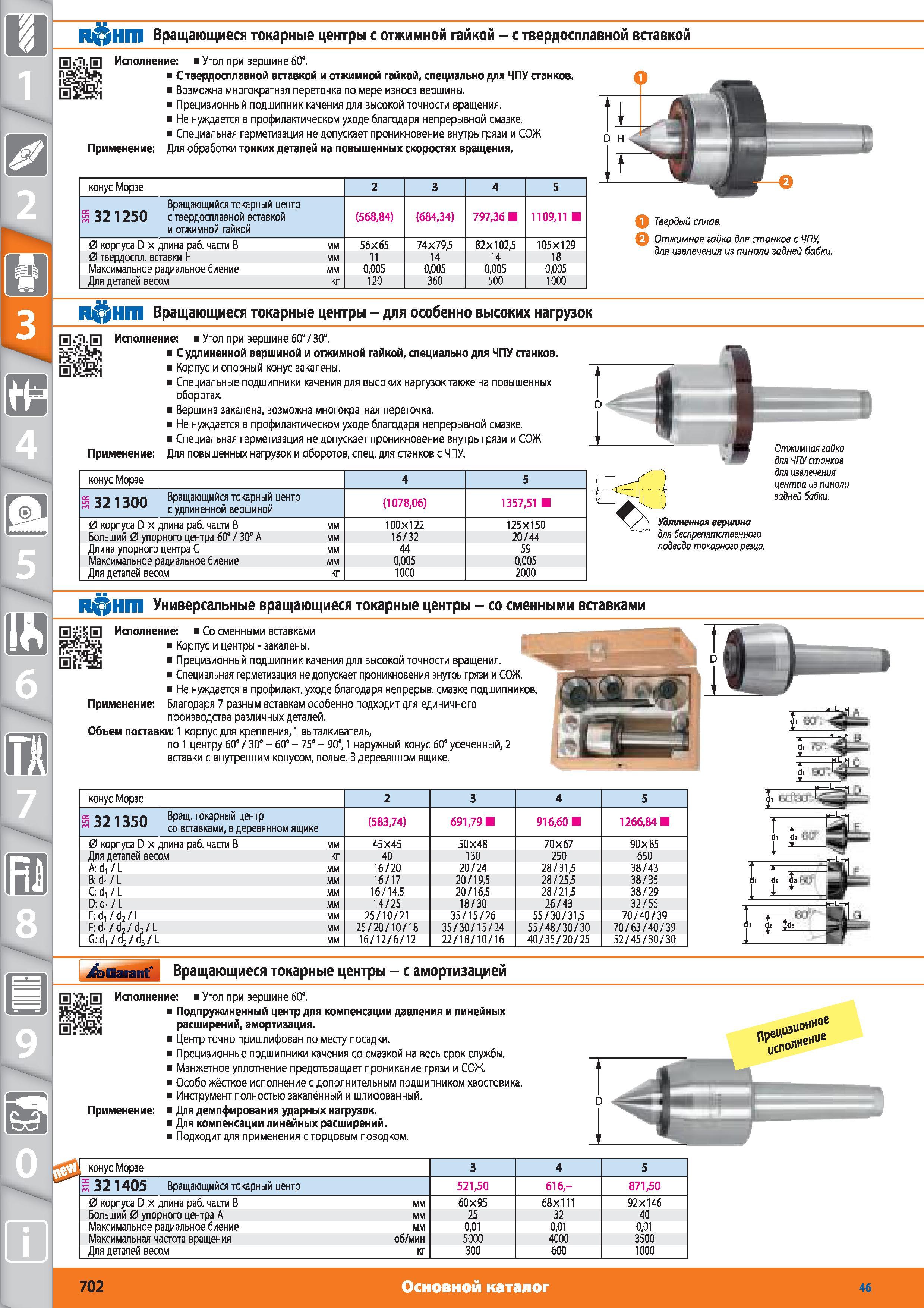

Токарные упорные вращающиеся центры Rohm с отжимной гайкой и твердосплавной вставкой Угол при вершине 60 градусов Станочное приспособление специально

Токарные упорные вращающиеся центры Rohm с отжимной гайкой и твердосплавной вставкой Угол при вершине 60 градусов Станочное приспособление специально

Токарные упорные вращающиеся центры Rohm с отжимной гайкой и твердосплавной вставкой Угол при вершине 60 градусов Станочное приспособление специально для ЧПУ станков. Возможна многократная переточка по мере износа вершины. Прецизионный подшипник качения для высокой точности вращения. Не нуждается в профилактическом уходе благодаря непрерывной смазке. Специальная герметизация не допускает проникновение внутрь грязи и СОЖ. Применение Для обработки тонких деталей на повышенных скоростях вращения. конус Морзе 2 3 4 5 Вращающийся токарный центр 32 1250 с твердосплавной вставкой и отжимной гайкой (56884) (68434) 79736 110911 0 корпуса D х длина раб. части В мм 56x65 74x795 82x1025 105x129 0 твердоспл.вставки мм 11 14 14 18 Максимальное радиальное биение мм 0005 0005 0005 0005 Для деталей весом кг 120 360 500 1000 О Твердый сплав. Отжимная гайка для станков с ЧПУ для извлечения из пинали задней бабки. нт Вращающиеся токарные центры для особенно высоких нагрузок ISljTi.rS Угол при вершине 60 30. С удлиненной вершиной и отжимной гайкой специально для ЧПУ станков. Корпус и опорный конус закалены. Специальные подшипники качения для высоких наргузок также на повышенных оборотах Вершина закалена возможна многократная переточка. Не нуждается в профилактическом уходе благодаря непрерывной смазке. Специальная герметизация не допускает проникновение внутрь грязи и СОЖ. Применение Для повышенных нагрузок и оборотов спец. для станков с ЧПУ. конус Морзе 4 5 32 1300 Вращающийся токарный центр с удлиненной вершиной (107806) 135751 0 корпуса D х длина раб. части В мм 100X122 125X150 Больший 0 упорного центра 60 30 А мм 16 32 20 44 Длина упорного центра С мм 44 59 Максимальное радиальное биение мм 0005 0005 Для деталей весом кг 1000 2000 Удлиненная вершина для беспрепятственного подвода токарного резца. Отжимная гайка для ЧПУ станков для извлечения центра из пинали задней бабки. нш Универсальные вращающиеся токарные центры со сменными вставками Со сменными вставками Корпус и центры закалены. Прецизионный подшипник качения для высокой точности вращения. Специальная герметизация не допускает проникновения внутрь грязи и СОЖ Не нуждается в профилакг. уходе благодаря непрерыв. смазке подшипников. Применение Благодаря 7 разным вставкам особенно подходит для единичного производства различных деталей. Объем поставки 1 корпус для крепления 1 выталкиватель по 1 центру 60 30 60 75 90 1 наружный конус 60 усеченный 2 вставки с внутренним конусом полые. В деревянном ящике. конус Морзе 2 3 4 5 oj 13СП Вращ. токарный центр m со вставками в деревянном ящике (58374) 69179 91660 126684 0 корпуса D х длина раб. части В MM 45X45 50X48 70X67 90X85 Для деталей весом КГ 40 130 250 650 A d L MM 16 20 20 24 28 315 38 43 В d L MM 16 17 20 195 28 255 38 35 С d L MM 16 145 20 165 28 215 38 29 D d L MM 14 25 18 30 26 43 32 55 d d2 L MM 25 10 21 35 15 26 55 30 315 70 40 39 F d d2 d3 L MM 25 20 10 18 35 30 15 24 55 48 30 30 70 63 40 39 G:d d2 d3 L MM 16 12 6 12 22 18 10 16 40 35 20 25 52 45 30 30 Вращающиеся токарные центры с амортизацией Угол при вершине 60. Подпружиненный центр для компенсации давления и линейных расширений амортизация. Центр точно пришлифован по месту посадки. Прецизионные подшипники качения со смазкой на весь срок службы. Манжетное уплотнение предотвращает проникание грязи и СОЖ. Особо жёсткое исполнение с дополнительным подшипником хвостовика. Инструмент полностью закалённый и шлифованный. Применение Для демпфирования ударных нагрузок. Для компенсации линейных расширений. Подходит для применения с торцовым поводком. х конус Морзе 3 4 5 к 32 1405 Вращающийся токарный центр 52150 616- 87150 0 корпуса D х длина раб. части В мм 60X95 68X111 92X146 Больший 0 упорного центра А мм 25 32 40 Максимальное радиальное биение мм 001 001 001 Максимальная частота вращения об/мин 5000 4000 3500 Для деталей весом кг 300 600 1000 ЦИе 702 Основной каталог 46 . С твердосплавной вставкой и отжимной гайкой
