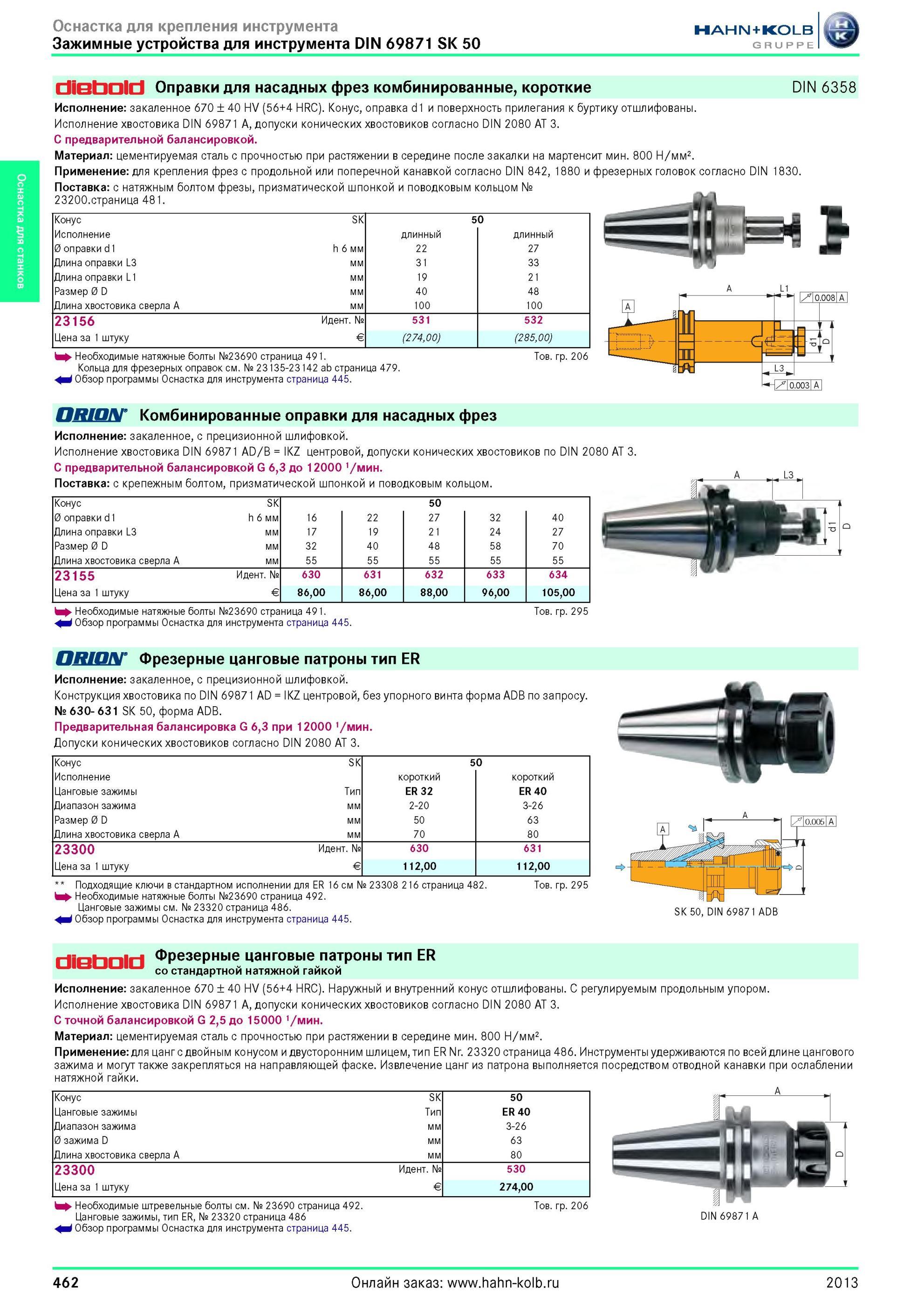

Оправки от Хан Кольб для насадных фрез комбинированные, короткие DIN 6358 Исполнение закаленное 670 ± 40 HV (56+4 HRC) Конус, оправка d1 и поверхность

Оправки от Хан Кольб для насадных фрез комбинированные, короткие DIN 6358 Исполнение закаленное 670 ± 40 HV (56+4 HRC). Конус, оправка d1 и поверхность прилегания к буртику отшлифованы. Исполнение хвостовика DIN 69871 A, допуски конических хвостовиков согласно DIN 2080 AT 3. С предварительной балансировкой. Материал цементируемая сталь с прочностью при растяжении в середине после закалки на мартенсит мин. 800 Н/мм2. Применение для крепления фрез с продольной или поперечной канавкой согласно DIN 842, 1880 и фрезерных головок согласно DIN 1830. Поставка с натяжным болтом фрезы, призматической шпонкой и поводковым кольцом № 23200.страница 481. Конус SK 50 Исполнение длинный длинный 0 оправки d1 h 6 мм 22 27 Длина оправки L3 мм 31 33 Длина оправки L1 мм 19 21 Размер 0 D мм 40 48 Длина хвостовика сверла A мм 100 100 23156 Идентификационный номер № 531 532 Цена за 1 штуку Евро € (274,00) (285,00) h Необходимые натяжные болты №23690 страница 491. Кольца для фрезерных оправок см. № 23135-23142 ab страница 479. i Обзор программы Оснастка для инструмента страница 445. Товарная группа 206 Комбинированные оправки для насадных фрез Исполнение закаленное, с прецизионной шлифовкой. Исполнение хвостовика DIN 69871 AD/B IKZ центровой, допуски конических хвостовиков по DIN 2080 AT 3 С предварительной балансировкой G 6,3 до 12000 1/мин. Поставка с крепежным болтом, призматической шпонкой и поводковым кольцом. L3. Конус SK 50 0 оправки d1 h 6 мм 16 22 27 32 40 Длина оправки L3 мм 17 19 21 24 27 Размер 0 D мм 32 40 48 58 70 Длина хвостовика сверла A мм 55 55 55 55 55 23155 Идентификационный номер № 630 631 632 633 634 Цена за 1 штуку Евро € 86,00 86,00 88,00 96,00 105,00 h Необходимые натяжные болты №23690 страница 491. i Обзор программы Оснастка для инструмента страница 445. Товарная группа 295 Фрезерные цанговые патроны тип ER Исполнение закаленное, с прецизионной шлифовкой. Конструкция хвостовика по DIN 69871 AD IKZ центровой, без упорного винта форма ADB по запросу. № 630- 631 SK 50, форма ADB. Предварительная балансировка G 6,3 при 12000 1/мин. Допуски конических хвостовиков согласно DIN 2080 AT 3. Конус SK 50 Исполнение короткий короткий Цанговые зажимы Тип ER 32 ER 40 Диапазон зажима мм 2-20 3-26 Размер 0 D мм 50 63 Длина хвостовика сверла A мм 70 80 23300 Идентификационный номер № 630 631 Цена за 1 штуку Евро € 112,00 112,00 Подходящие ключи в стандартном исполнении для ER 16 см № 23308 216 страница 482. h Необходимые натяжные болты №23690 страница 492. Цанговые зажимы см. № 23320 страница 486. i Обзор программы Оснастка для инструмента страница 445. Товарная группа 295 SK 50, DIN 69871 ADB Фрезерные цанговые патроны тип ER со стандартной натяжной гайкой Исполнение закаленное 670 ± 40 HV (56+4 HRC). Наружный и внутренний конус отшлифованы. С регулируемым продольным упором. Исполнение хвостовика DIN 69871 A, допуски конических хвостовиков согласно DIN 2080 AT 3. С точной балансировкой G 2,5 до 15000 1/мин. Материал цементируемая сталь с прочностью при растяжении в середине мин. 800 Н/мм2. Применение для цанг с двойным конусом и двусторонним шлицем, тип ER Nr. 23320 страница 486. Инструменты удерживаются по всей длине цангового зажима и могут также закрепляться на направляющей фаске. Извлечение цанг из патрона выполняется посредством отводной канавки при ослаблении натяжной гайки. Конус SK 50 Цанговые зажимы Тип ER 40 Диапазон зажима мм 3-26 0 зажима D мм 63 Длина хвостовика сверла A мм 80 23300 Идентификационный номер № 530 Цена за 1 штуку Евро € 274,00 h Необходимые штревельные болты см. № 23690 страница 492. Цанговые зажимы, тип ER, № 23320 страница 486 i Обзор программы Оснастка для инструмента страница 445. Товарная группа 206 DIN 69871 A A 462 Онлайн заказ www.hahn-kdb.ru 2013
