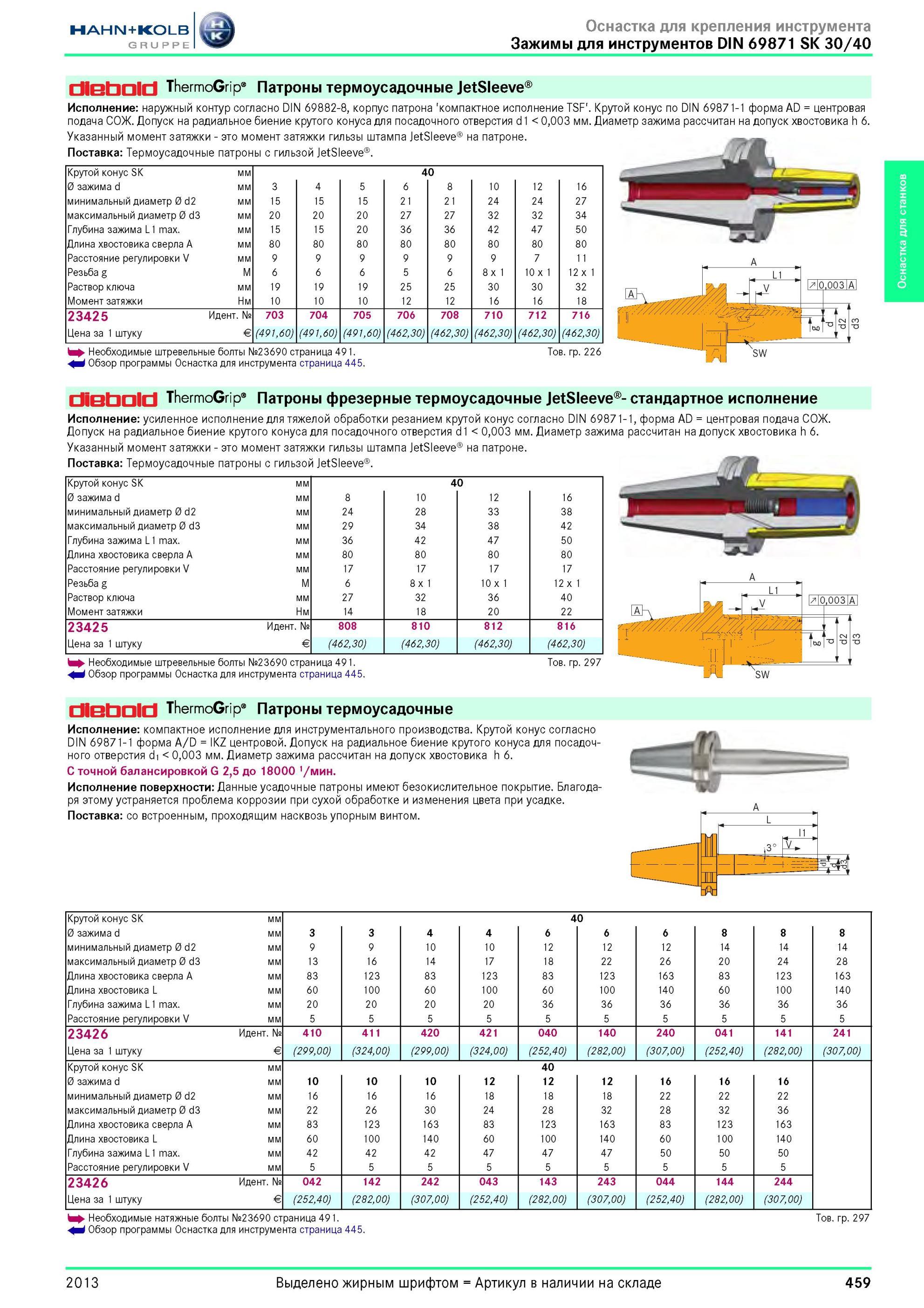

Немецкий вспомогательный станочный инструмент из Германии Высокоточные термозажимные шпиндельные патроны Diebold Конструкция и размеры Исполнение наружный контур согласно DIN 69882-8, корпус патрона 'компактное исполнение TSF'. Крутой конус по DIN 69871-1 форма AD центровая подача СОЖ. Допуск на радиальное биение крутого конуса для посадочного отверстия d1 0,003 мм. Диаметр зажима рассчитан на допуск хвостовика h 6. Указанный момент затяжки это момент затяжки гильзы штампа JetSleeve на патроне. Поставка Термоусадочные патроны с гильзой JetSleeve Крутой конус SK мм 40 0 зажима d мм 3 4 5 6 8 10 12 16 минимальный диаметр 0 d2 мм 15 15 15 21 21 24 24 27 максимальный диаметр 0 d3 мм 20 20 20 27 27 32 32 34 Глубина зажима L1 max. мм 15 15 20 36 36 42 47 50 Длина хвостовика сверла A мм 80 80 80 80 80 80 80 80 Расстояние регулировки V мм 9 9 9 9 9 9 7 11 Резьба g M 6 6 6 5 6 8 x 1 10 x 1 12 x 1 Раствор ключа мм 19 19 19 25 25 30 30 32 Момент затяжки Нм 10 10 10 12 12 16 16 18 23425 Идентификационный номер № 703 704 705 706 708 710 712 716 Цена за 1 штуку Евро € (491,60) (491,60) (491,60) (462,30) (462,30) (462,30) (462,30) (462,30) Необходимые штревельные болты №23690 страница 491. i Обзор программы Оснастка для инструмента страница 445. Тов. гр. 226 У/4. , L1 ( -rV я 0,003 A 1 SW A ThermoGrip Патроны фрезерные термоусадочные JetSleeve стандартное исполнение Исполнение усиленное исполнение для тяжелой обработки резанием крутой конус согласно DIN 69871-1, форма AD центровая подача СОЖ. Допуск на радиальное биение крутого конуса для посадочного отверстия d1 0,003 мм. Диаметр зажима рассчитан на допуск хвостовика h 6. Указанный момент затяжки это момент затяжки гильзы штампа JetSleeve на патроне. Поставка Термоусадочные патроны с гильзой JetSleeve Крутой конус SK мм 40 0 зажима d мм 8 10 12 16 минимальный диаметр 0 d2 мм 24 28 33 38 максимальный диаметр 0 d3 мм 29 34 38 42 Глубина зажима L1 max. мм 36 42 47 50 Длина хвостовика сверла A мм 80 80 80 80 Расстояние регулировки V мм 17 17 17 17 Резьба g M 6 8 x 1 10 x 1 12 x 1 Раствор ключа мм 27 32 36 40 Момент затяжки Нм 14 18 20 22 23425 Идентификационный номер № 808 810 812 816 Цена за 1 штуку Евро € (462,30) (462,30) (462,30) (462,30) Необходимые штревельные болты №23690 страница 491. i Обзор программы Оснастка для инструмента страница 445. Тов. гр. 297 L1 ,- / 0,003 A / А/у/ "7‘ 11 1 CN TD со с SW A A ThermoGrip Патроны термоусадочные Исполнение компактное исполнение для инструментального производства. Крутой конус согласно DIN 69871-1 форма A/D IKZ центровой. Допуск на радиальное биение крутого конуса для посадочного отверстия d1 0,003 мм. Диаметр зажима рассчитан на допуск хвостовика h 6. С точной балансировкой G 2,5 до 18000 1/мин. Исполнение поверхности Данные усадочные патроны имеют безокислительное покрытие. Благодаря этому устраняется проблема коррозии при сухой обработке и изменения цвета при усадке. Поставка со встроенным, проходящим насквозь упорным винтом. Крутой конус SK мм 40 0 зажима d мм 3 3 4 4 6 6 6 8 8 8 минимальный диаметр 0 d2 мм 9 9 10 10 12 12 12 14 14 14 максимальный диаметр 0 d3 мм 13 16 14 17 18 22 26 20 24 28 Длина хвостовика сверла A мм 83 123 83 123 83 123 163 83 123 163 Длина хвостовика L мм 60 100 60 100 60 100 140 60 100 140 Глубина зажима L1 max. мм 20 20 20 20 36 36 36 36 36 36 Расстояние регулировки V мм 5 5 5 5 5 5 5 5 5 5 23426 Идентификационный номер № 410 411 420 421 040 140 240 041 141 241 Цена за 1 штуку Евро € (299,00) (324,00) (299,00) (324,00) (252,40) (282,00) (307,00) (252,40) (282,00) (307,00) Крутой конус SK мм 40 0 зажима d мм 10 10 10 12 12 12 16 16 16 минимальный диаметр 0 d2 мм 16 16 16 18 18 18 22 22 22 максимальный диаметр 0 d3 мм 22 26 30 24 28 32 28 32 36 Длина хвостовика сверла A мм 83 123 163 83 123 163 83 123 163 Длина хвостовика L мм 60 100 140 60 100 140 60 100 140 Глубина зажима L1 max. мм 42 42 42 47 47 47 50 50 50 Расстояние регулировки V мм 5 5 5 5 5 5 5 5 5 23426 Идентификационный номер № 042 142 242 043 143 243 044 144 244 Цена за 1 штуку Евро € (252,40) (282,00) (307,00) (252,40) (282,00) (307,00) (252,40) (282,00) (307,00) Необходимые натяжные болты №23690 страница 491. Тов. гр. 297 i Обзор программы Оснастка для инструмента страница 445. 2013 459 Оснастка для станков термоусадочные JetSleeve
