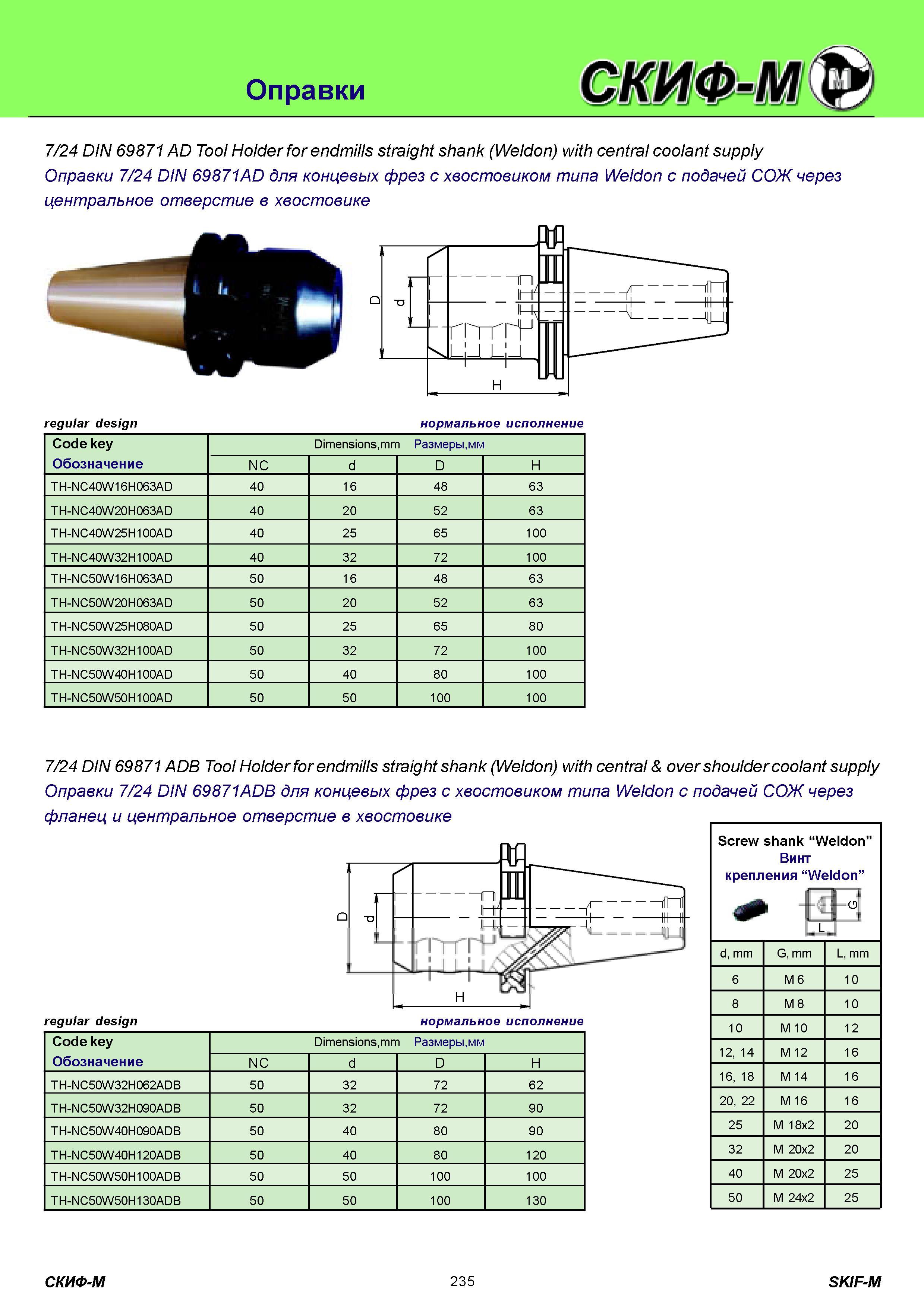

Оправки инструментальные СКИФ-М 7/24 DIN 69871 AD Tool Holder for endmills straight shank (Weldon) with central coolant supply Оправки 7/24 DIN 69871AD

Оправки инструментальные СКИФ-М 7/24 DIN 69871 AD Tool Holder for endmills straight shank (Weldon) with central coolant supply Оправки 7/24 DIN 69871AD для концевых фрез с хвостовиком типа Weldon с подачей СОЖ через центральное отверстие в хвостовике regular design нормальное исполнение Code key Обозначение Dimensions,mm Размеры,мм NC d D H TH-NC40W16H063AD 40 16 48 63 TH-NC40W20H063AD 40 20 52 63 TH-NC40W25H100AD 40 25 65 100 TH-NC40W32H100AD 40 32 72 100 TH-NC50W16H063AD 50 16 48 63 TH-NC50W20H063AD 50 20 52 63 TH-NC50W25H080AD 50 25 65 80 TH-NC50W32H100AD 50 32 72 100 TH-NC50W40H100AD 50 40 80 100 TH-NC50W50H100AD 50 50 100 100 7/24 DIN 69871ADB Tool Holder for endmills straight shank (Weldon) with central & over shoulder coolant supply Оправки 7/24 DIN 69871ADB для концевых фрез с хвостовиком типа Weldon с подачей СОЖ через фланец и центральное отверстие в хвостовике regular design нормальное исполнение Code key Обозначение Dimensions,mm Размеры,мм NC d D H TH-NC50W32H062ADB 50 32 72 62 TH-NC50W32H090ADB 50 32 72 90 TH-NC50W40H090ADB 50 40 80 90 TH-NC50W40H120ADB 50 40 80 120 TH-NC50W50H100ADB 50 50 100 100 TH-NC50W50H130ADB 50 50 100 130 Screw shank Weldon Винт крепления Weldon L d, mm G, mm L, mm 6 M 6 10 8 M 8 10 10 M 10 12 12, 14 M 12 16 16, 18 M 14 16 20, 22 M 16 16 25 M 18x2 20 32 M 20x2 20 40 M 20x2 25 50 M 24x2 25 СКИФ-М 235 SKIF-M
