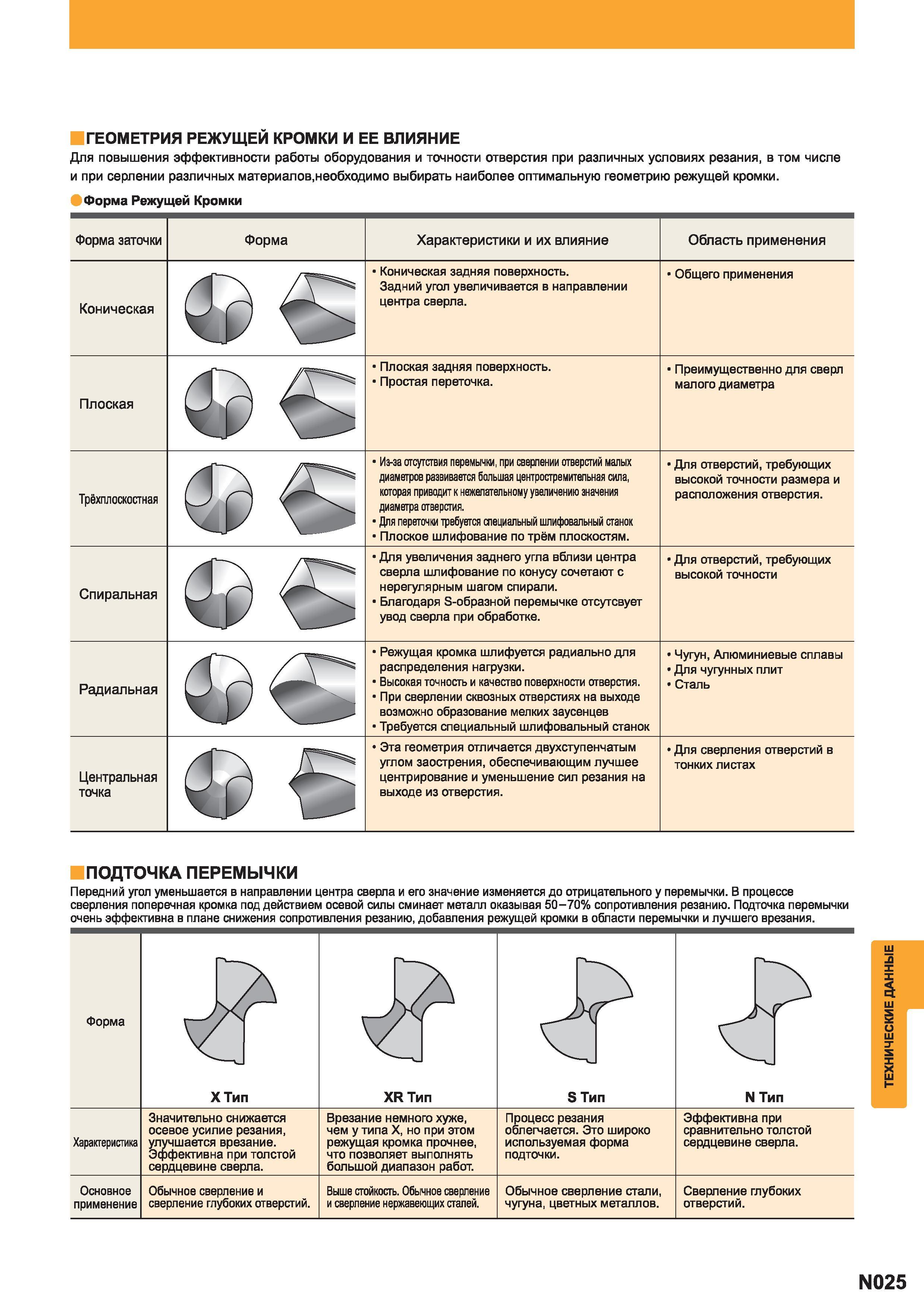

Описание особенностей различных геометрий сверлильного металлорежущего инструмента Влияние геометрии режущих кромок на процесс металлообработки _ Для повышения эффективности работы оборудования и точности отверстия при различных условиях резания в том числе и при серлении различных материаловнеобходимо выбирать наиболее оптимальную геометрию режущей кромки. Форма Режущей Кромки Форма заточки Форма Характеристики и их влияние Область применения Коническая Коническая задняя поверхность. Задний угол увеличивается в направлении центра сверла. Общего применения Плоская задняя поверхность. Простая переточка. Преимущественно для сверл малого диаметра Плоская Трёхплоскостная Из-за отсутствия перемычки при сверлении отверстий малых диаметров развивается большая центростремительная сила которая привадит к нежелательному увеличению значения диаметра отверстия. Для переточки требуется специальный шлифовальный станок Плоское шлифование по трём плоскостям. Для отверстий требующих высокой точности размера и расположения отверстия. Спиральная Для увеличения заднего угла вблизи центра сверла шлифование по конусу сочетают с нерегулярным шагом спирали. Благодаря S-образной перемычке отсутсвует увод сверла при обработке. Для отверстий требующих высокой точности Радиальная Режущая кромка шлифуется радиально для распределения нагрузки. Высокая точность и качество поверхности отверстия. При сверлении сквозных отверстиях на выходе возможно образование мелких заусенцев Требуется специальный шлифовальный станок Чугун Алюминиевые сплавы Для чугунных плит Сталь Центральная точка с Эта геометрия отличается двухступенчатым углом заострения обеспечивающим лучшее центрирование и уменьшение сил резания на выходе из отверстия. Для сверления отверстий в тонких листах ПОДТОЧКА ПЕРЕМЫЧКИ Передний угол уменьшается в направлении центра сверла и его значение изменяется до отрицательного у перемычки. В процессе сверления поперечная кромка под действием осевой силы сминает металл оказывая 50-70% сопротивления резанию. Подточка перемычки очень эффективна в плане снижения сопротивления резанию добавления режущей кромки в области перемычки и лучшего врезания. Форма ХТип 4 X R Тип S Тип N Ти Характеристика Значительно снижается осевое усилие резания улучшается врезание. Эффективна при толстой сердцевине сверла. Врезание немного хуже чем у типа X но при этом режущая кромка прочнее что позволяет выполнять большой диапазон работ. Процесс резания облегчается. Это широко используемая форма подточки. Эффективна при сравнительно толстой сердцевине сверла. Основное применение Обычное сверление и сверление глубоких отверстий. Выше стойкость. Обычное сверление и сверление нержавеющих сталей. Обычное сверление стали чугуна цветных металлов. Сверление глубоких отверстий. N025 ТЕХНИЧЕСКИЕ ДАННЫЕ ГЕОМЕТРИЯ РЕЖУЩЕЙ КРОМКИ И ЕЕ ВЛИЯНИЕ
