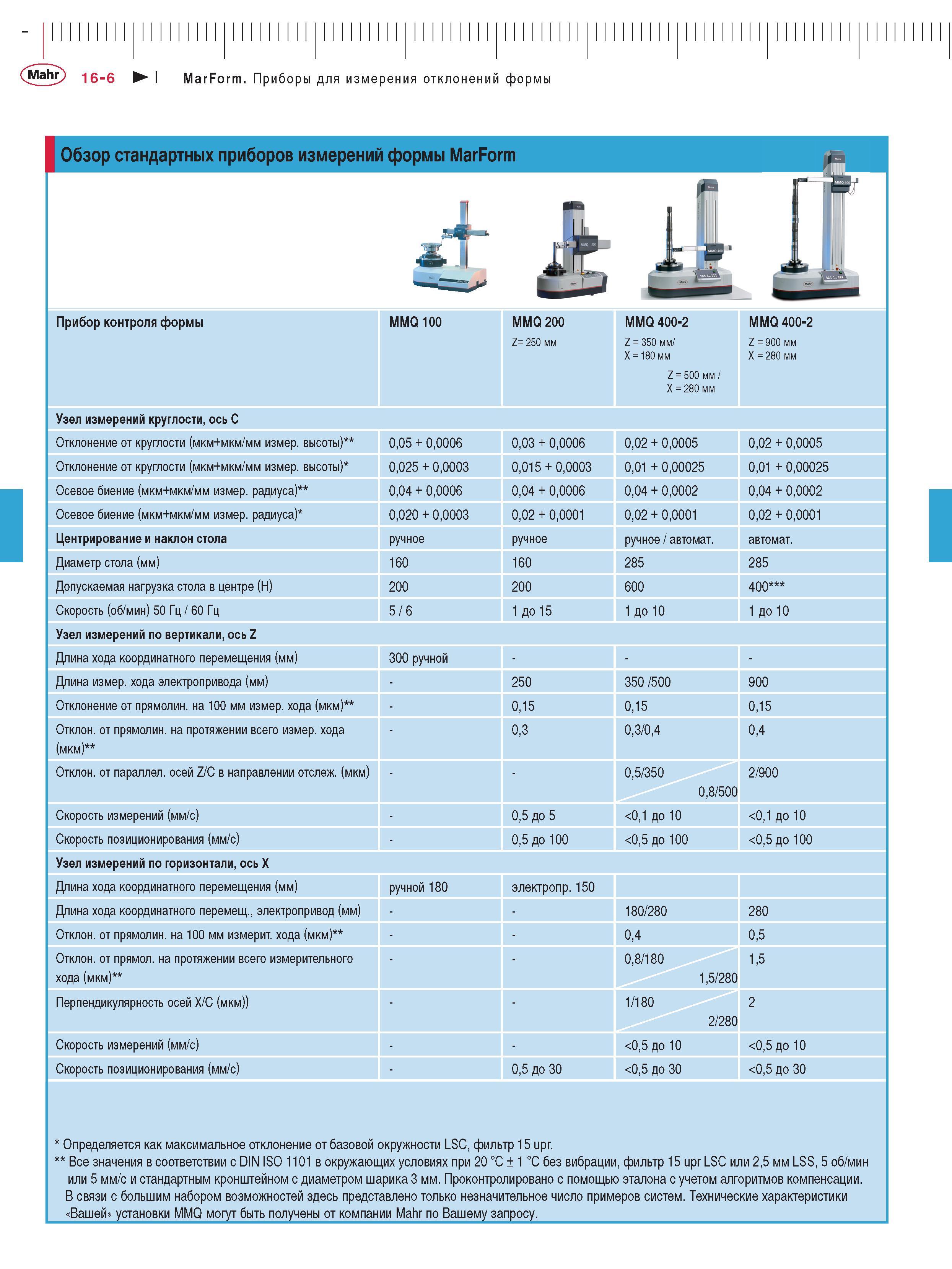

Обзор стандартных приборов Mahr MarForm для измерений формы Прибор контроля формы MMQ 100 MMQ 200 Z 250 мм MMQ 400-2 Z 350 мм X 180 мм Z 500 мм X 280 мм MMQ 400-2 Z 900 мм X 280 мм Узел измерений круглости ось C Отклонение от круглости (мкм мкм мм измер. высоты) 005 00006 003 00006 002 00005 002 00005 Отклонение от круглости (мкм мкм мм измер. высоты) 0025 00003 0015 00003 001 000025 001 000025 Осевое биение (мкм мкм мм измер. радиуса) 004 00006 004 00006 004 00002 004 00002 Осевое биение (мкм мкм мм измер. радиуса) 0020 00003 002 00001 002 00001 002 00001 Центрирование и наклон стола ручное ручное ручное автомат. Диаметр стола (мм) 160 160 285 285 Допускаемая нагрузка стола в центре (Н) 200 200 600 400 Скорость (об мин) 50 Гц 60 Гц 5 6 1 до 15 1 до 10 1 до 10 Узел измерений по вертикали ось Z Длина хода координатного перемещения (мм) 300 ручной Длина измер. хода электропривода (мм) 250 350 500 900 Отклонение от прямолин. на 100 мм измер. хода (мкм) 015 015 015 Отклон. от прямолин. на протяжении всего измер. хода (мкм) 03 03 04 04 Отклон. от параллел. осей Z C в направлении отслеж. (мкм) 05 350 2 900 08 500 Скорость измерений (мм с) 05 до 5 01 до 10 01 до 10 Скорость позиционирования (мм с) 05 до 100 05 до 100 05 до 100 Узел измерений по горизонтали ось X Длина хода координатного перемещения (мм) ручной 180 электропр. 150 Длина хода координатного перемещ. электропривод (мм) 180 280 280 Отклон. от прямолин. на 100 мм измерит. хода (мкм) 04 05 Отклон. от прямол. на протяжении всего измерительного хода (мкм) 08 180 15 280 15 Перпендикулярность осей X C (мкм)) 1 180 2 280 2 Скорость измерений (мм с) 05 до 10 05 до 10 Скорость позиционирования (мм с) - 05 до 30 05 до 30 05 до 30 Определяется как максимальное отклонение от базовой окружности LSC фильтр 15 upr. Все значения в соответствии с DIN ISO 1101 в окружающих условиях при 20 С 1 С без вибрации фильтр 15 upr LSC или 25 мм LSS 5 об мин или 5 мм с и стандартным кронштейном с диаметром шарика 3 мм. Проконтролировано с помощью эталона с учетом алгоритмов компенсации. В связи с большим набором возможностей здесь представлено только незначительное число примеров систем. Технические характеристики Вашей установки MMQ могут быть получены от компании Mahr по Вашему запросу.
