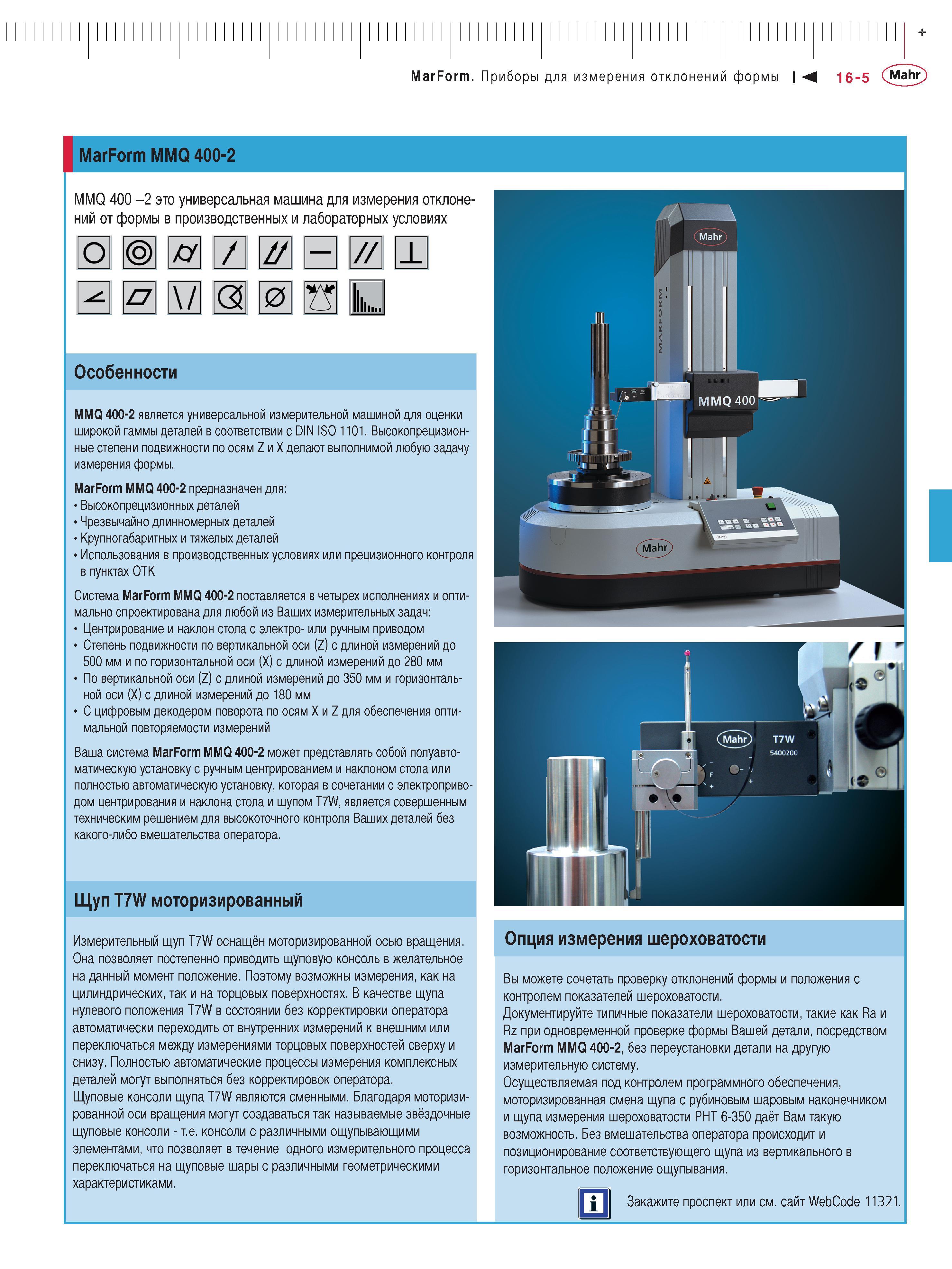

Измерительная универсальная машина Mahr MarForm MMQ 400-2 для измерения отклонений от формы в производственных и лабораторных условиях Особенности Mahr MMQ 400-2 является универсальной измерительной машиной для оценки широкой гаммы деталей в соответствии с DIN ISO 1101. Высокопрецизионные степени подвижности по осям Z и X делают выполнимой любую задачу измерения формы. MarForm MMQ 400-2 предназначен для Высокопрецизионных деталей Чрезвычайно длинномерных деталей Крупногабаритных и тяжелых деталей Использования в производственных условиях или прецизионного контроля в пунктах ОТК Система MarForm MMQ 400-2 поставляется в четырех исполнениях и оптимально спроектирована для любой из Ваших измерительных задач Центрирование и наклон стола с электро- или ручным приводом Степень подвижности по вертикальной оси (Z) с длиной измерений до 500 мм и по горизонтальной оси (X) с длиной измерений до 280 мм По вертикальной оси (Z) с длиной измерений до 350 мм и горизонтальной оси (X) с длиной измерений до 180 мм С цифровым декодером поворота по осям X и Z для обеспечения оптимальной повторяемости измерений Ваша система MarForm MMQ 400-2 может представлять собой полуавтоматическую установку с ручным центрированием и наклоном стола или полностью автоматическую установку которая в сочетании с электроприводом центрирования и наклона стола и щупом T7W является совершенным техническим решением для высокоточного контроля Ваших деталей без какого-либо вмешательства оператора. Щуп T7W моторизированный Измерительный щуп T7W оснащён моторизированной осью вращения. Она позволяет постепенно приводить щуповую консоль в желательное на данный момент положение. Поэтому возможны измерения как на цилиндрических так и на торцовых поверхностях. В качестве щупа нулевого положения T7W в состоянии без корректировки оператора автоматически переходить от внутренних измерений к внешним или переключаться между измерениями торцовых поверхностей сверху и снизу. Полностью автоматические процессы измерения комплексных деталей могут выполняться без корректировок оператора. Щуповые консоли щупа T7W являются сменными. Благодаря моторизированной оси вращения могут создаваться так называемые звёздочные щуповые консоли - т.е. консоли с различными ощупывающими элементами что позволяет в течение одного измерительного процесса переключаться на щуповые шары с различными геометрическими характеристиками. Опция измерения шероховатости Вы можете сочетать проверку отклонений формы и положения с контролем показателей шероховатости. Документируйте типичные показатели шероховатости такие как Ra и Rz при одновременной проверке формы Вашей детали посредством MarForm MMQ 400-2 без переустановки детали на другую измерительную систему. Осуществляемая под контролем программного обеспечения моторизированная смена щупа с рубиновым шаровым наконечником и щупа измерения шероховатости PHT 6-350 даёт Вам такую возможность. Без вмешательства оператора происходит и позиционирование соответствующего щупа из вертикального в горизонтальное положение ощупывания. Закажите проспект или см. сайт WebCode 11321. MMQ 400 -2
