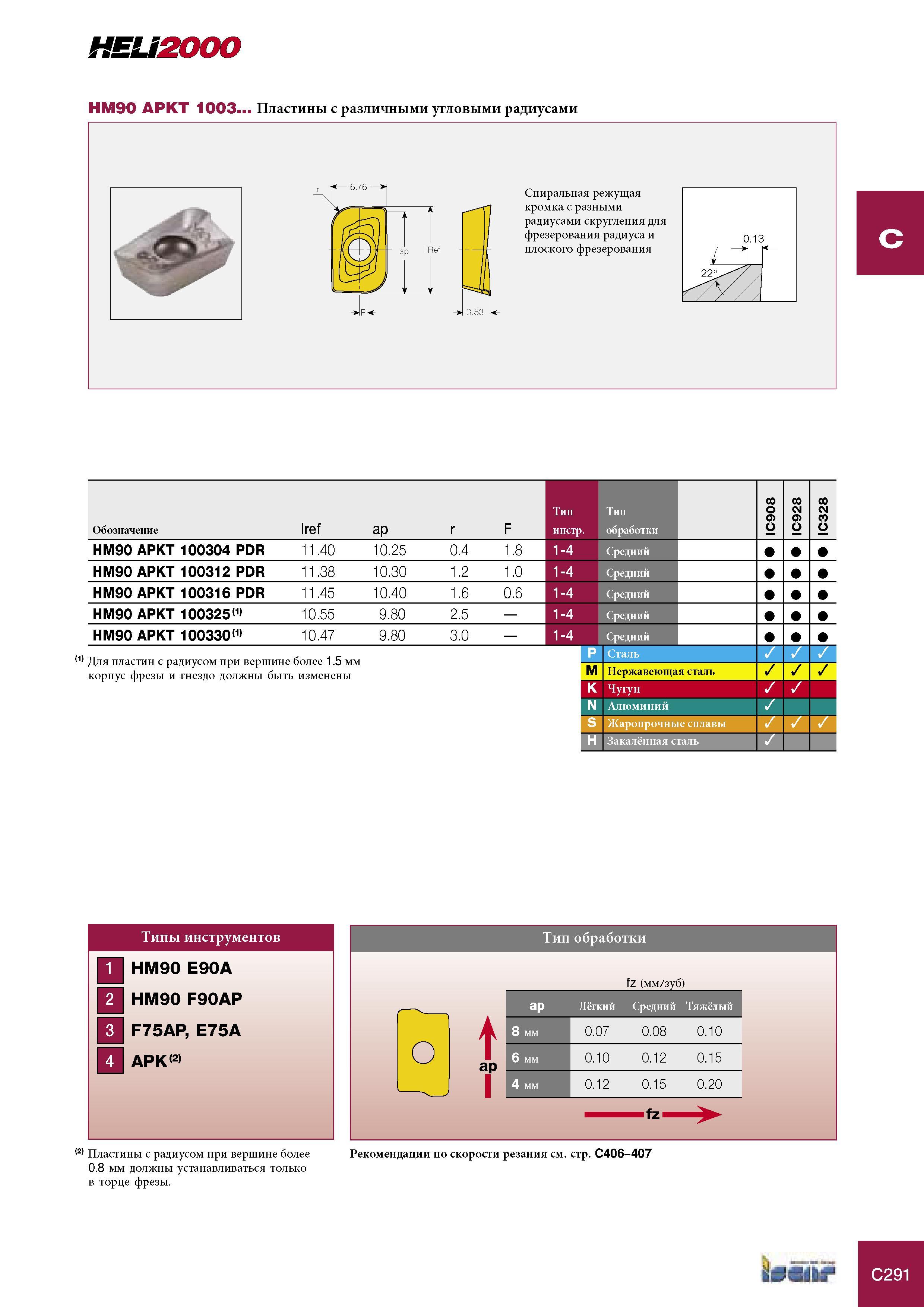

Общий вид и основные характеристики фрезерных режущих твердосплавных пластин Iscar HELI2000 HM90 APKT 1003 С различными угловыми радиусами Спиральная режущая кромка с разными радиусами скругления для фрезерования радиуса и плоского фрезерования C Обозначение lref ap r F Тип инструмента Тип обработки IC908 IC928 IC328 HM90 APKT 100304 PDR 11.40 10.25 0.4 1.8 1-4 Средний HM90 APKT 100312 PDR 11.38 10.30 1.2 1.0 1-4 Средний HM90 APKT 100316 PDR 11.45 10.40 1.6 0.6 1-4 Средний HM90 APKT 100325(1) 10.55 9.80 2.5 1-4 Средний HM90 APKT 100330(1) 10.47 9.80 3.0 1-4 Средний Для пластин с радиусом при вершине более 1.5 мм корпус фрезы и гнездо должны быть изменены P Сталь M Нержавеющая сталь K Чугун N Алюминий S Жаропрочные сплавы H Закалённая сталь Типы инструментов HM90 E90A 2 HM90 F90AP 3 F75AP, E75A 4 APK(2) Тип обработки fz (мм/зуб) ap ap Лёгкий Средний Тяжёлый 8 мм 0.07 0.08 0.10 6 мм 0.10 0.12 0.15 4 мм 0.12 0.15 0.20 fz (2) Пластины с радиусом при вершине более Рекомендации по скорости резания см. стр. C406-407 0.8 мм должны устанавливаться только в торце фрезы. immwr C291
