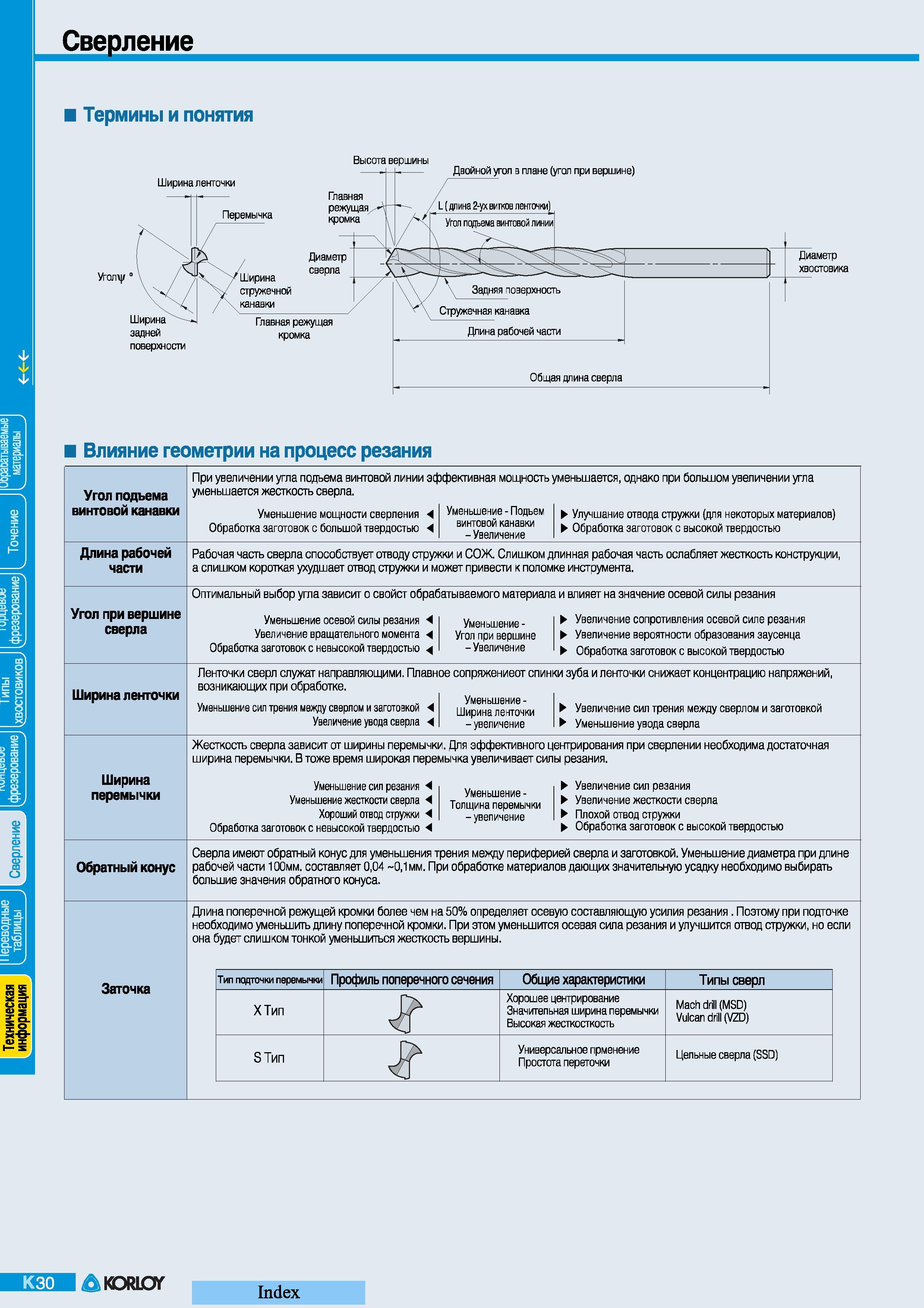

Обработка заготовок с высокой твердостью Рабочая часть сверла способствует отводу стружки и СОЖ Слишком длинная рабочая часть ослабляет жесткость конс

Обработка заготовок с высокой твердостью Рабочая часть сверла способствует отводу стружки и СОЖ. Слишком длинная рабочая часть ослабляет жесткость конструкции а слишком короткая ухудшает отвод стружки и может привести поломке инструмента. Оптимальный выбор угла зависит о свойст обрабатываемого материала и влияет на значение осевой силы резания Угол при вершине сверла Ширина ленточки Уменьшение осевой силы резания Увеличение вращательного момента Обработка заготовок с невысокой твердостью Уменьшение -Угол при вершине -Увеличение Увеличение сопротивления осевой силе резания Увеличение вероятности образования заусенца Обработка заготовок с высокой твердостью Ленточки сверл служат направляющими. Плавное сопряжениеот спинки зуба и ленточки снижает концентрацию напряжений возникающих при обработке. Уменьшение -Ширина ленточки - увеличение Уменьшение сил трения мелзду сверлом и заготовкой Увеличение увода сверла Увеличение сил трения между сверлом и заготовкой Уменьшение увода сверла Жесткость сверла зависит от ширины перемычки. Для эффективного центрирования при сверлении необходима достаточная ширина перемычки. В тоже время широкая перемычка увеличивает силы резания. Ширина перемычки Уменьшение сил резания Уменьшение жесткости сверла Хороший отвод стружки Обработка заготовок с невысокой твердостью Уменьшение -Толщина перемычки -увеличение Увеличение сил резания Увеличение жесткости сверла Плохой отвод стружки Обработка заготовок с высокой твердостью о Обратный конус Сверла имеют обратный конус для уменьшения трения между периферией сверла и заготовкой. Уменьшение диаметра при длине рабочей части 100мм. составляет 004 01 мм. При обработке материалов дающих значительную усадку необходимо выбирать большие значения обратного конуса. Длина поперечной режущей кромки более чем на 50% определяет осевую составляющую усилия резания. Поэтому при подточке необходимо уменьшить длину поперечной кромки. При этом уменьшится осевая сила резания и улучшится отвод стружки но если она будет слишком тонкой уменьшиться жесткость вершины. Заточка Тип подточки перемычки Профиль поперечного сечения Общие характеристики Типы сверл ХТип Хорошее центрирование Значительная ширина перемычки Высокая жестеосткость Mach drill (MSD) Vulcan drill (VZD) БТип Универсальное прменение Простота переточки Цельные сверла (SSD) Index обрабатываемые материалы Сверление Термины и понятия Высота вершины Ширина ленточки Перемычка Угол Ширина задней поверхности Главная режущая кромка Диаметр сверла Главная режущая кромка Двойной угол в плане (угол при вершине) Задняя поверхность Стружечная канавка Длина рабочей части Общая длина сверла Диаметр хвостовика Влияние геометрии на процесс резания Угол подъема винтовой канавки Длина рабочей части При увеличении угла подъема винтовой линии эффективная мощность уменьшается однако при большом увеличении угла уменьшается жесткость сверла. Уменьшение мощности сверления Обработка заготовок с большой твердостью Уменьшение - Подьем винтовой канавки -Увеличение Улучшение отвода стружки (для некоторых материалов)
