Концевые фрезы Влияние длины рабочей части (вылета фрезы) Относительная длина Влияние рабочей части на деформацию изгиба Деформация изгиба определяетс

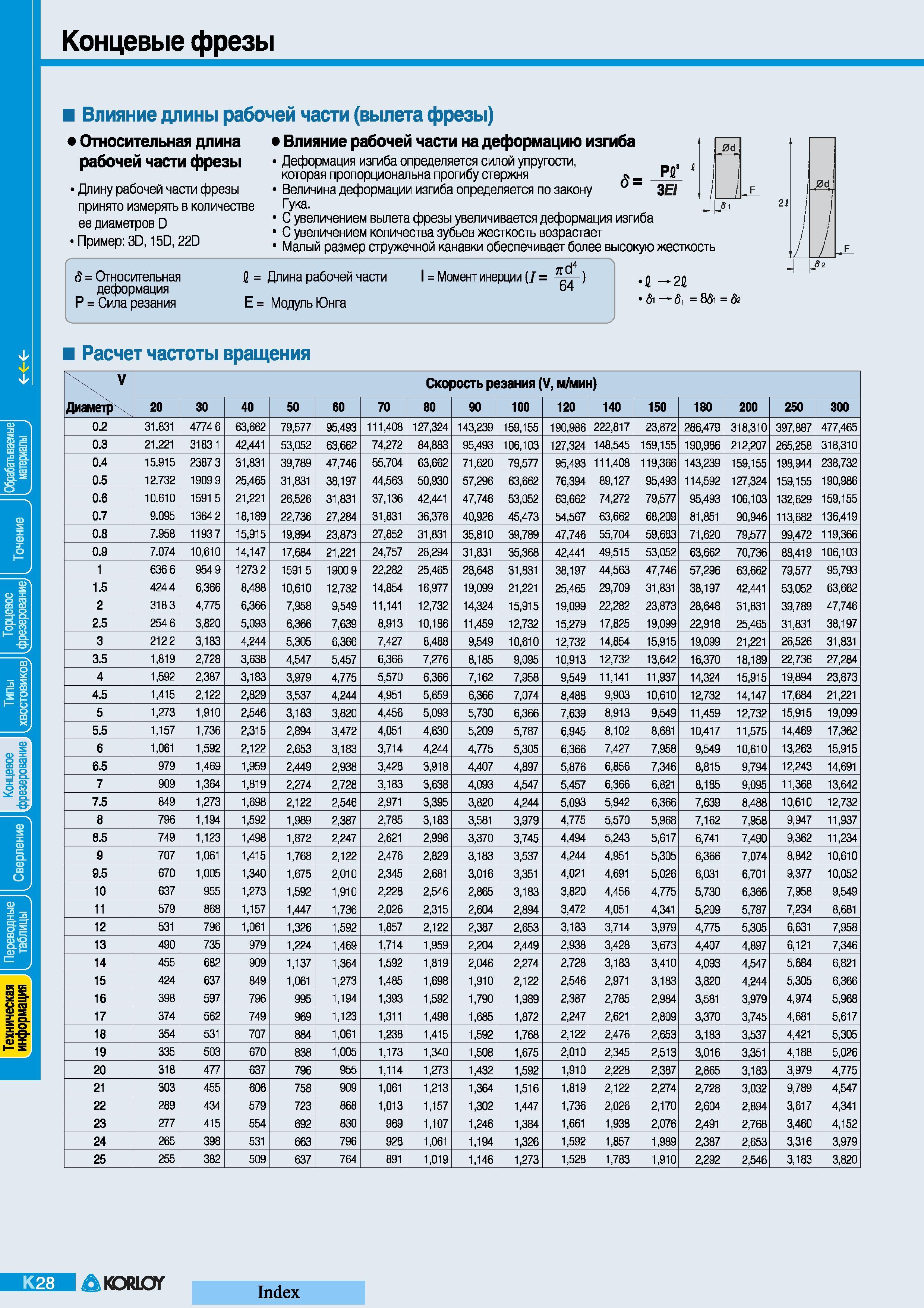

Концевые фрезы Влияние длины рабочей части (вылета фрезы) Относительная длина Влияние рабочей части на деформацию изгиба Деформация изгиба определяется силой упругости рабочей части фрезы Длину рабочей части фрезы принято измерять в количестве ее диаметров D Пример 3D 15D 22D которая пропорциональна прогибу стержня '' s Pfi Величина деформации изгиба определяется по закону 3EI Гука. С увеличением вылета фрезы увеличивается деформация изгиба С увеличением количества зубьев жесткость возрастает Малый размер стружечной канавки обеспечивает более высокую жесткость j i 0d i Jii 6 Относительная деформация fi Длина рабочей части j4 1 Момент инерции (I 4 г) Ь4 P Сила резания Е Модуль Юнга У А - Й1 212 21 0d Расчет частоты вращения Скорость резания I V мин) 20 30 40 50 60 70 80 90 100 120 140 150 180 200 250 300 0.2 31.831 4774 6 63662 79577 95493 111408 127324 143239 159155 190986 222817 23872 286479 318310 397887 477465 0.3 21.221 31831 42441 53052 63662 74272 84883 95493 106103 127324 148545 159155 190986 212207 265258 318310 0.4 15.915 23873 31831 39789 47746 55704 63662 71620 79577 95493 111408 119366 143239 159155 198944 238732 0.5 12.732 1909 9 25465 31831 38197 44563 50930 57296 63662 76394 89127 95493 114592 127324 159155 190986 0.6 10.610 15915 21221 26526 31831 37136 42441 47746 53052 63662 74272 79577 95493 106103 132629 159155 0.7 9.095 1364 2 18189 22736 27284 31831 36378 40926 45473 54567 63662 68209 81851 90946 113682 136419 0.8 7.958 11937 15915 19894 23873 27852 31831 35810 39789 47746 55704 59683 71620 79577 99472 119366 0.9 7.074 10610 14147 17684 21221 24757 28294 31831 35368 42441 49515 53052 63662 70736 88419 106103 1 6366 9549 12732 15915 1900 9 22282 25465 28648 31831 38197 44563 47746 57296 63662 79577 95793 1.5 4244 6366 8488 10610 12732 14854 16977 19099 21221 25465 29709 31831 38197 42441 53052 63662 2 3183 4775 6366 7958 9549 11141 12732 14324 15915 19099 22282 23873 28648 31831 39789 47746 2.5 254 6 3820 5093 6366 7639 8913 10186 11459 12732 15279 17825 19099 22918 25465 31831 38197 2122 3183 4244 5305 6366 7427 8488 9549 10610 12732 14854 15915 19099 21221 26526 31831 3.5 1819 2728 3638 4547 5457 6366 7276 8185 9095 10913 12732 13642 16370 18189 22736 27284 4 1592 2387 3183 3979 4775 5570 6366 7162 7958 9549 11141 11937 14324 15915 19894 23873 4.5 1415 2122 2829 3537 4244 4951 5659 6366 7074 8488 9903 10610 12732 14147 17684 21221 5 1273 1910 2546 3183 3820 4456 5093 5730 6366 7639 8913 9549 11459 12732 15915 19099 5.5 1157 1736 2315 2894 3472 4051 4630 5209 5787 6945 8102 8681 10417 11575 14469 17362 6 1061 1592 2122 2653 3183 3714 4244 4775 5305 6366 7427 7958 9549 10610 13263 15915 6.5 979 1469 1959 2449 2938 3428 3918 4407 4897 5876 6856 7346 8815 9794 12243 14691 7 909 1364 1819 2274 2728 3183 3638 4093 4547 5457 6366 6821 8185 9095 11368 13642 7.5 849 1273 1698 2122 2546 2971 3395 3820 4244 5093 5942 6366 7639 8488 10610 12732 8 796 1194 1592 1989 2387 2785 3183 3581 3979 4775 5570 5968 7162 7958 9947 11937 8.5 749 1123 1498 1872 2247 2621 2996 3370 3745 4494 5243 5617 6741 7490 9362 11234 9 707 1061 1415 1768 2122 2476 2829 3183 3537 4244 4951 5305 6366 7074 8842 10610 9.5 670 1005 1340 1675 2010 2345 2681 3016 3351 4021 4691 5026 6031 6701 9377 10052 10 637 955 1273 1592 1910 2228 2546 2865 3183 3820 4456 4775 5730 6366 7958 9549 11 579 868 1157 1447 1736 2026 2315 2604 2894 3472 4051 4341 5209 5787 7234 8681 12 531 796 1061 1326 1592 1857 2122 2387 2653 3183 3714 3979 4775 5305 6631 7958 13 490 735 979 1224 1469 1714 1959 2204 2449 2938 3428 3673 4407 4897 6121 7346 14 455 682 909 1137 1364 1592 1819 2046 2274 2728 3183 3410 4093 4547 5684 6821 15 424 637 849 1061 1273 1485 1698 1910 2122 2546 2971 3183 3820 4244 5305 6366 16 398 597 796 995 1194 1393 1592 1790 1989 2387 2785 2984 3581 3979 4974 5968 17 374 562 749 969 1123 1311 1498 1685 1872 2247 2621 2809 3370 3745 4681 5617 18 354 531 707 884 1061 1238 1415 1592 1768 2122 2476 2653 3183 3537 4421 5305 19 335 503 670 838 1005 1173 1340 1508 1675 2010 2345 2513 3016 3351 4188 5026 20 318 477 637 796 955 1114 1273 1432 1592 1910 2228 2387 2865 3183 3979 4775 21 303 455 606 758 909 1061 1213 1364 1516 1819 2122 2274 2728 3032 9789 4547 22 289 434 579 723 868 1013 1157 1302 1447 1736 2026 2170 2604 2894 3617 4341 23 277 415 554 692 830 969 1107 1246 1384 1661 1938 2076 2491 2768 3460 4152 24 265 398 531 663 796 928 1061 1194 1326 1592 1857 1989 2387 2653 3316 3979 25 255 382 509 637 764 891 1019 1146 1273 1528 1783 1910 2292 2546 3183 3820 Index
