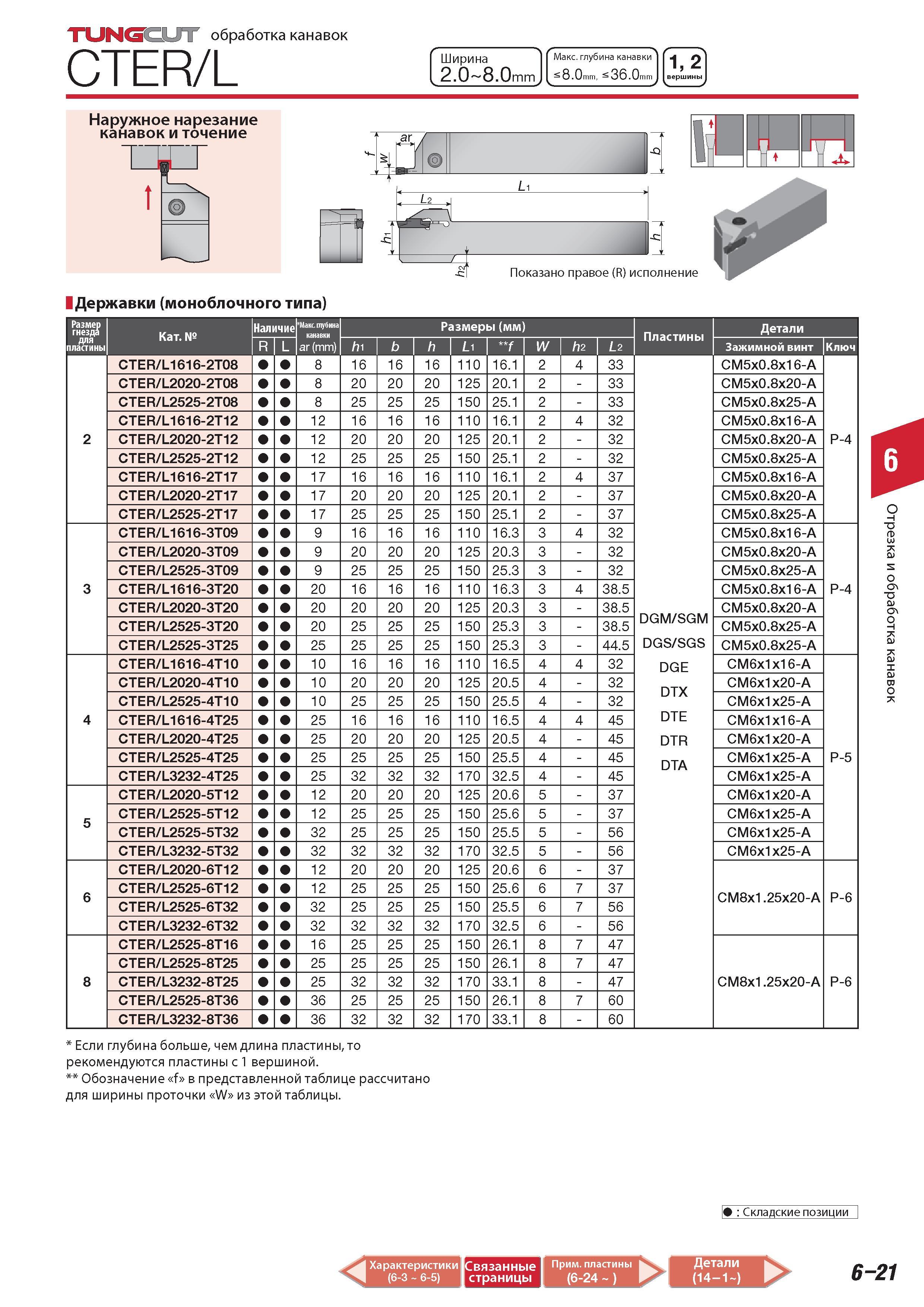

обработка канавок при точении Tungaloy CTER/L Ширина 2 0 8 0 mm TUNGCUT Максимальная глубина канавки s 8 0 mm S 36 0 mm 1 2 вершины Наружное нарезание кан

обработка канавок при точении Tungaloy CTER/L Ширина 2.0 8.0 mm TUNGCUT Максимальная глубина канавки s 8.0 mm S 36.0 mm 1 2 вершины Наружное нарезание канавок и точение t 1 52 -Q г L1 L2 4 1 1 Показано правое (R) исполнение Державки (моноблочного типа) и Категория Наличие Максимальная глубина Размеры (мм) Детали для пластины R/L ar (mm) hi b h Li f W h2 L2 Зажимной винт Ключ CTER L1616-2T08 8 16 16 16 110 16.1 2 4 33 CM5x0.8x16-A CTER L2020-2T08 8 20 20 20 125 20.1 2 - 33 CM5x0.8x20-A CTER L2525-2T08 8 25 25 25 150 25.1 2 - 33 CM5x0.8x25-A CTER L1616-2T12 12 16 16 16 110 16.1 2 4 32 CM5x0.8x16-A 2 CTER L2020-2T12 12 20 20 20 125 20.1 2 - 32 CM5x0.8x20-A P-4 CTER L2525-2T12 12 25 25 25 150 25.1 2 - 32 CM5x0.8x25-A CTER L1616-2T17 17 16 16 16 110 16.1 2 4 37 CM5x0.8x16-A CTER L2020-2T17 17 20 20 20 125 20.1 2 - 37 CM5x0.8x20-A CTER L2525-2T17 17 25 25 25 150 25.1 2 - 37 CM5x0.8x25-A CTER L1616-3T09 9 16 16 16 110 16.3 3 4 32 CM5x0.8x16-A CTER L2020-3T09 9 20 20 20 125 20.3 3 - 32 CM5x0.8x20-A CTER L2525-3T09 9 25 25 25 150 25.3 3 - 32 CM5x0.8x25-A 3 CTER L1616-3T20 20 16 16 16 110 16.3 3 4 38.5 CM5x0.8x16-A P-4 CTER L2020-3T20 20 20 20 20 125 20.3 3 - 38.5 DGM SGM CM5x0.8x20-A CTER L2525-3T20 20 25 25 25 150 25.3 3 - 38.5 CM5x0.8x25-A CTER L2525-3T25 25 25 25 25 150 25.3 3 - 44.5 DGS SGS CM5x0.8x25-A CTER L1616-4T10 10 16 16 16 110 16.5 4 4 32 DGE CM6x1x16-A CTER L2020-4T10 10 20 20 20 125 20.5 4 - 32 DTX CM6x1x20-A CTER L2525-4T10 10 25 25 25 150 25.5 4 - 32 CM6x1x25-A 4 CTER L1616-4T25 25 16 16 16 110 16.5 4 4 45 DTE CM6x1x16-A CTER L2020-4T25 25 20 20 20 125 20.5 4 - 45 DTR CM6x1x20-A CTER L2525-4T25 25 25 25 25 150 25.5 4 - 45 DTA CM6x1x25-A P-5 CTER L3232-4T25 25 32 32 32 170 32.5 4 - 45 CM6x1x25-A CTER L2020-5T12 12 20 20 20 125 20.6 5 - 37 CM6x1x20-A 5 CTER L2525-5T12 12 25 25 25 150 25.6 5 - 37 CM6x1x25-A CTER L2525-5T32 32 25 25 25 150 25.5 5 - 56 CM6x1x25-A CTER L3232-5T32 32 32 32 32 170 32.5 5 - 56 CM6x1x25-A CTER L2020-6T12 12 20 20 20 125 20.6 6 - 37 6 CTER L2525-6T12 12 25 25 25 150 25.6 6 7 37 CM8x1.25x20-A P-6 CTER L2525-6T32 32 25 25 25 150 25.5 6 7 56 CTER L3232-6T32 32 32 32 32 170 32.5 6 - 56 CTER L2525-8T16 16 25 25 25 150 26.1 8 7 47 CTER L2525-8T25 25 25 25 25 150 26.1 8 7 47 8 CTER L3232-8T25 25 32 32 32 170 33.1 8 - 47 CM8x1.25x20-A P-6 CTER L2525-8T36 36 25 25 25 150 26.1 8 7 60 CTER L3232-8T36 36 32 32 32 170 33.1 8 - 60 Если глубина больше чем длина пластины то рекомендуются пластины с 1 вершиной. Обозначение f в представленной таблице рассчитано для ширины проточки W из этой таблицы. Складские позиции Характеристики (6-3 6-5) вмиаяв тшш 6-21
