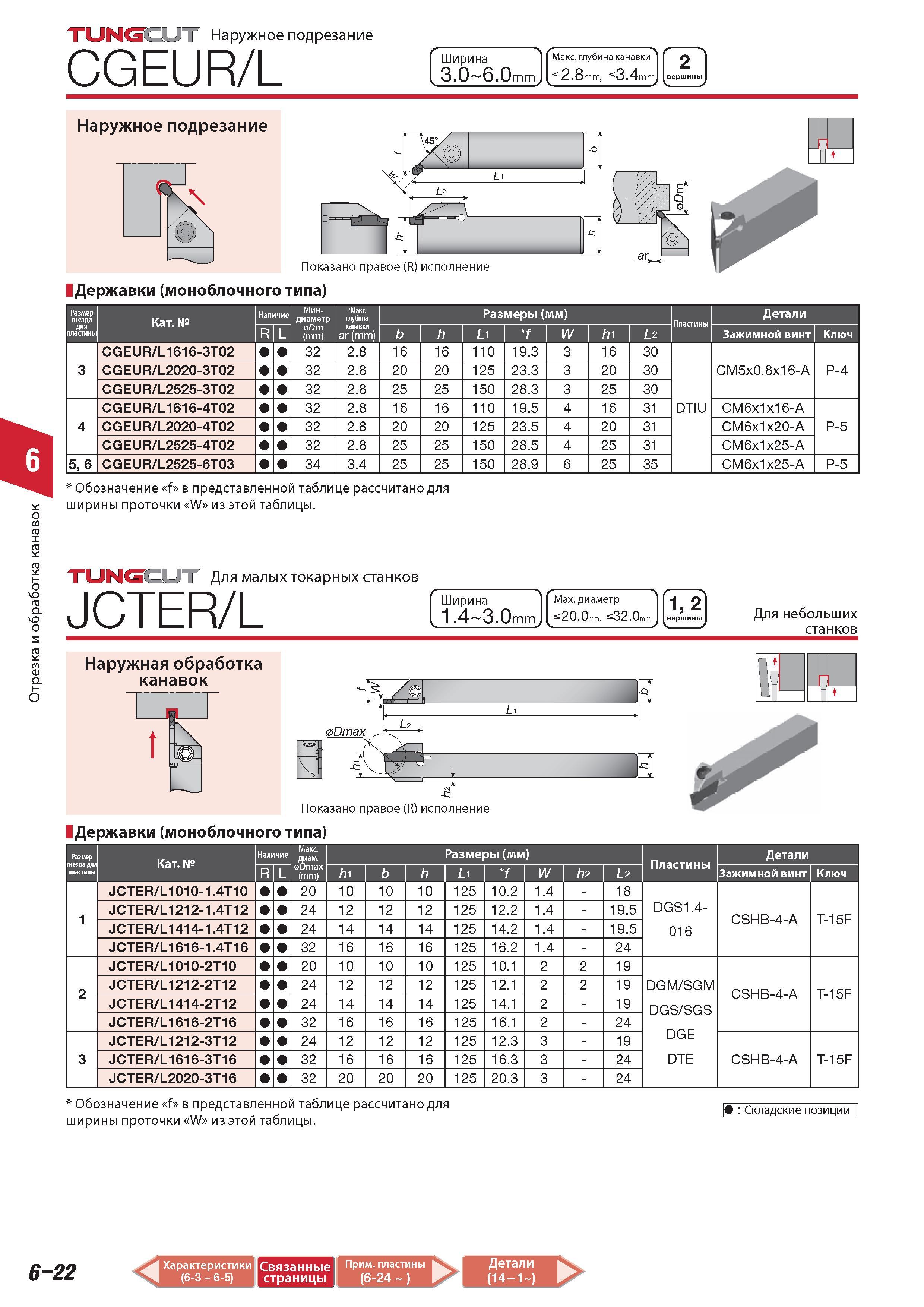

Наружное подрезание при точении Tungaloy CGEUR/L Ширина 3.0 6.0 mm Максимальная глубина канавки 2.8 mm 3.4 mm 2 вершины 45 X -Q VW L1 L2 Отрезка и обработка канавок TUNGCUT Показано правое (R) исполнение Державки (моноблочного типа) Размер гнезда Наличие Минимальный диаметр oDm (mm) Максимальная глубина Размеры (мм) для пластины r l канавки ar (mm) b h Li 1 f W hi L2 3 CGEUR L1616-3T02 32 2.8 16 16 110 19.3 3 16 30 CGEUR L2020-3T02 32 2.8 20 20 125 23.3 3 20 30 CGEUR L2525-3T02 32 2.8 25 25 150 28.3 3 25 30 4 CGEUR L1616-4T02 32 2.8 16 16 110 19.5 4 16 31 CGEUR L2020-4T02 32 2.8 20 20 125 23.5 4 20 31 CGEUR L2525-4T02 32 2.8 25 25 150 28.5 4 25 31 5 6 CGEUR L2525-6T03 34 3.4 25 25 150 28.9 6 25 35 DTIU Детали CM5x0.8x16-A P-4 CM6x1x16-A P-5 CM6x1x20-A CM6x1x25-A CM6x1x25-A P-5 Обозначение f в представленной таблице рассчитано для ширины проточки W из этой таблицы. TUNGCUT Для малых токарных станков Для небольших станков JCTER/L Ширина 1.4 3.0 mm Мах. диаметр s 20.0 mm 32.0m 1 2 вершины Наружная обработка канавок W ZD3 Dmax Показано правое (R) исполнение Державки (моноблочного типа) L L Размер Категория Наличие Максимальная диам. Размеры (мм) Детали пластины R/L oDmax (mm) h1 b h L1 1 f W h2 L2 Пластины Зажимной винт Ключ JCTER L1010-1.4T10 20 10 10 10 125 10.2 1.4 - 18 1 JCTER L1212-1.4T12 24 12 12 12 125 12.2 1.4 - 19.5 DGS1.4- CSHB-4-A T-15F JCTER L1414-1.4T12 24 14 14 14 125 14.2 1.4 - 19.5 016 JCTER L1616-1.4T16 32 16 16 16 125 16.2 1.4 - 24 JCTER L1010-2T10 20 10 10 10 125 10.1 2 2 19 2 JCTER L1212-2T12 24 12 12 12 125 12.1 2 2 19 DGM SGM CSHB-4-A T-15F JCTER L1414-2T12 24 14 14 14 125 14.1 2 - 19 DGS SGS DGE JCTER L1616-2T16 32 16 16 16 125 16.1 2 - 24 JCTER L1212-3T12 24 12 12 12 125 12.3 3 - 19 3 JCTER L1616-3T16 32 16 16 16 125 16.3 3 - 24 DTE CSHB-4-A T-15F JCTER L2020-3T16 32 20 20 20 125 20.3 3 - 24 Обозначение f в представленной таблице рассчитано для Складские позиции ширины проточки W из этой таблицы. 6-22 Характеристики (6-3 6-5) Связанные страницы 1 (6-24 ) Детали (14-1 )
