Обрабатываемость стали (группа ISO P) зависит от состава легирующих элементов термической обработки и метода получения (ковка прокат литьё и пр ) Х

Обрабатываемость стали (группа ISO P) зависит от состава легирующих элементов термической обработки и метода получения (ковка прокат литьё и пр ) Х

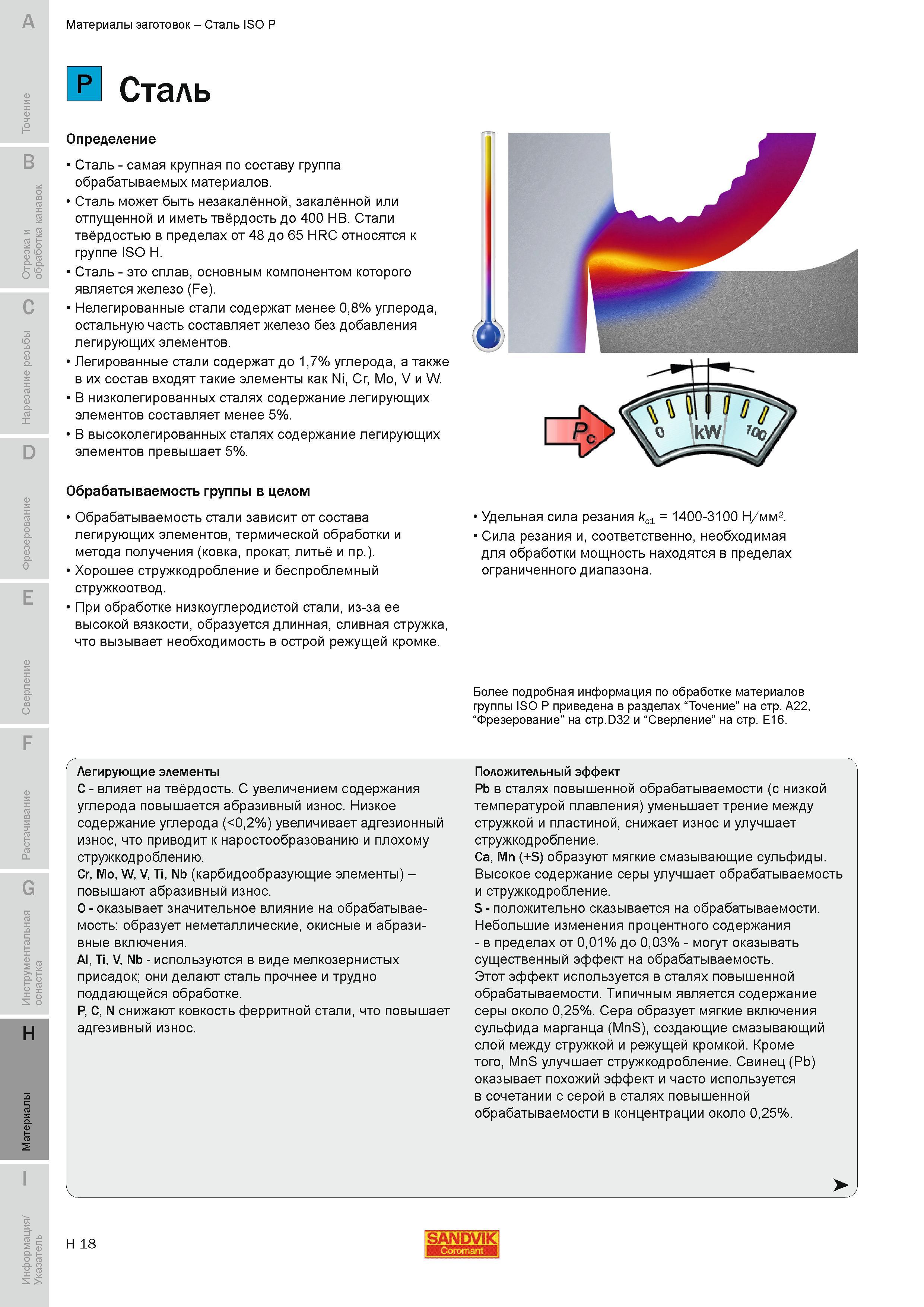

Обрабатываемость стали (группа ISO P) зависит от состава легирующих элементов термической обработки и метода получения (ковка прокат литьё и пр.). Хорошее стружкодробление и беспроблемный стружкоотвод. При обработке низкоуглеродистой стали из-за ее высокой вязкости образуется длинная сливная стружка что вызывает необходимость в острой режущей кромке. Удельная сила резания kc1 1400-3100 Н/мм2. Сила резания и соответственно необходимая для обработки мощность находятся в пределах ограниченного диапазона. Более подробная информация по обработке материалов группы ISO P приведена в разделах Точение на стр. A22 Фрезерование на CTp.D32 и Сверление на стр. E16. Легирующие элементы C - влияет на твёрдость. С увеличением содержания углерода повышается абразивный износ. Низкое содержание углерода (02%) увеличивает адгезионный износ что приводит к наростообразованию и плохому стружкодроблению. Cr Mo W V Ti Nb (карбидообразующие элементы) -повышают абразивный износ. O - оказывает значительное влияние на обрабатываемость образует неметаллические окисные и абразивные включения. Al Ti V Nb - используются в виде мелкозернистых присадок; они делают сталь прочнее и трудно поддающейся обработке. P C N снижают ковкость ферритной стали что повышает адгезивный износ. Положительный эффект Pb в сталях повышенной обрабатываемости (с низкой температурой плавления) уменьшает трение между стружкой и пластиной снижает износ и улучшает стружкодробление. Ca Mn (+S) образуют мягкие смазывающие сульфиды. Высокое содержание серы улучшает обрабатываемость и стружкодробление. S - положительно сказывается на обрабатываемости. Небольшие изменения процентного содержания - в пределах от 001% до 003% - могут оказывать существенный эффект на обрабатываемость. Этот эффект используется в сталях повышенной обрабатываемости. Типичным является содержание серы около 025%. Сера образует мягкие включения сульфида марганца (MnS) создающие смазывающий слой между стружкой и режущей кромкой. Кроме того MnS улучшает стружкодробление. Свинец (Pb) оказывает похожий эффект и часто используется в сочетании с серой в сталях повышенной обрабатываемости в концентрации около 025%. H 18 SANDVIK Материалы заготовок Сталь ISO P P Сталь Определение Сталь - самая крупная по составу группа обрабатываемых материалов. Сталь может быть незакалённой закалённой или отпущенной и иметь твёрдость до 400 HB Стали твёрдостью в пределах от 48 до 65 HRC относятся к группе ISO H Сталь - это сплав основным компонентом которого является железо (Fe). Нелегированные стали содержат менее 08% углерода остальную часть составляет железо без добавления легирующих элементов. Легированные стали содержат до 17% углерода а также в их состав входят такие элементы как Ni Cr Mo V и W В низколегированных сталях содержание легирующих элементов составляет менее 5%. В высоколегированных сталях содержание легирующих элементов превышает 5%. Обрабатываемость группы в целом
