SANDVIK COROMANT | Каталог SANDVIK COROMANT 2015 Токарные инструменты (Всего 1253 стр.) |
|||||

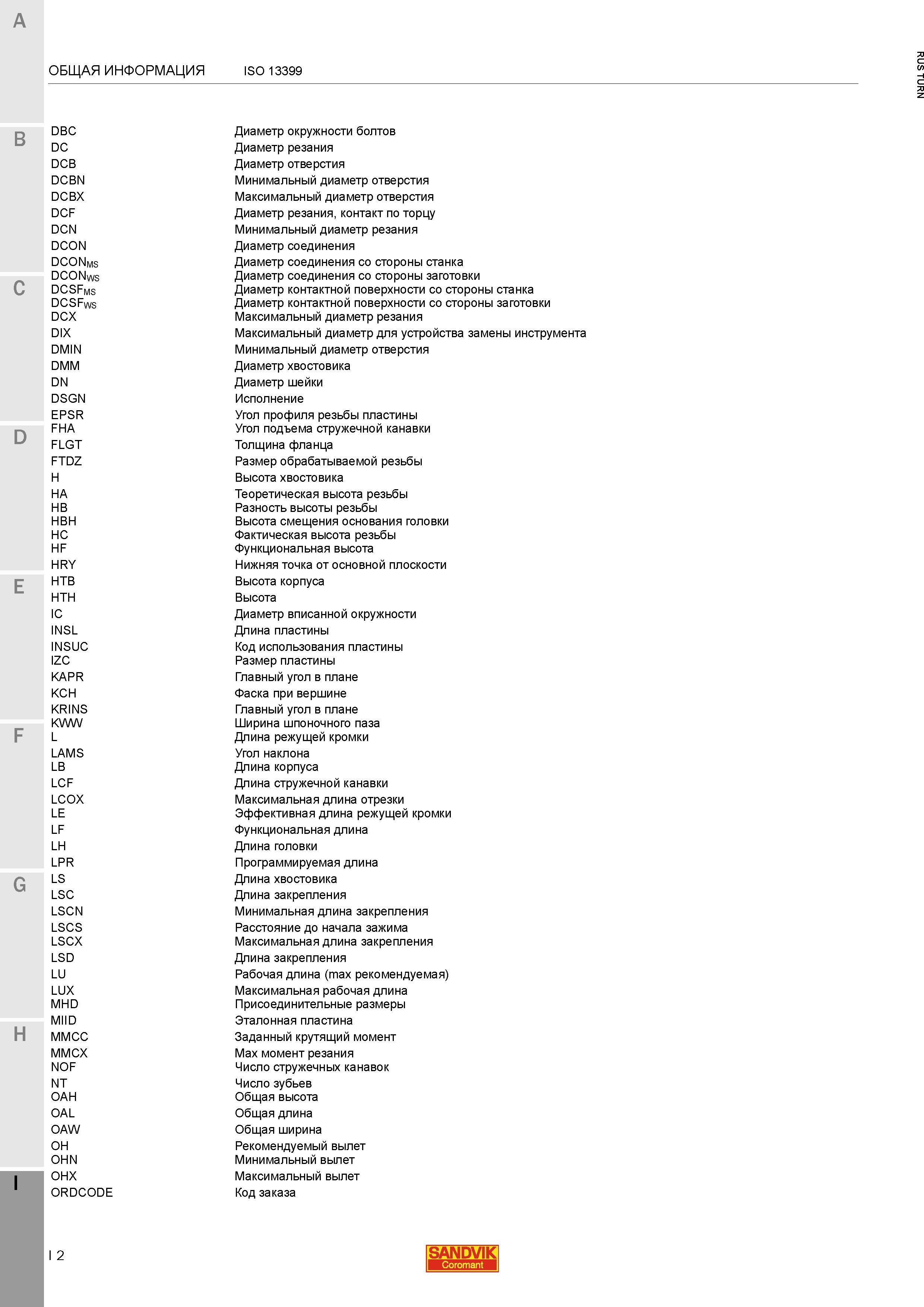

Обозначение и краткое описание конструктивных параметров режущего инструмента согласно международного стандарта ISO 13399 Диаметр окружности болт1210 Каталог SANDVIK COROMANT 2015 Инструмент и оснастка для точения на станках Стр.I2 |
|||||
Обозначение и краткое описание конструктивных параметров режущего инструмента согласно международного стандарта ISO 13399 Диаметр окружности болт Обозначение и краткое описание конструктивных параметров режущего инструмента согласно международного стандарта ISO 13399 Диаметр окружности болтов DC Диаметр резания DCB Диаметр отверстия DCBN Минимальный диаметр отверстия DCBX Максимальный диаметр отверстия DCF Диаметр резания контакт по торцу DCN Минимальный диаметр резания DCON Диаметр соединения DCONms Диаметр соединения со стороны станка DCONws Диаметр соединения со стороны заготовки DCSFms Диаметр контактной поверхности со стороны станка DCSFws Диаметр контактной поверхности со стороны заготовки DCX Максимальный диаметр резания DIX Максимальный диаметр для устройства замены инструмента DMIN Минимальный диаметр отверстия DMM Диаметр хвостовика DN Диаметр шейки DSGN Исполнение epsr Угол профиля резьбы пластины FHA Угол подъема стружечной канавки FLGT Толщина фланца FTDZ Размер обрабатываемой резьбы H Высота хвостовика HA Теоретическая высота резьбы HB Разность высоты резьбы HBH Высота смещения основания головки HC Фактическая высота резьбы HF Функциональная высота HRY Нижняя точка от основной плоскости HTB Высота корпуса HTH Высота IC Диаметр вписанной окружности insl Длина пластины insuc Код использования пластины IZC Размер пластины KAPR Главный угол в плане KCH Фаска при вершине krins Главный угол в плане KWW Ширина шпоночного паза L Длина режущей кромки lams Угол наклона LB Длина корпуса LCF Длина стружечной канавки LCOX Максимальная длина отрезки LE Эффективная длина режущей кромки LF Функциональная длина LH Длина головки LPR Программируемая длина ls Длина хвостовика lsc Длина закрепления lscn Минимальная длина закрепления lscs Расстояние до начала зажима lscx Максимальная длина закрепления lsd Длина закрепления LU Рабочая длина (max рекомендуемая) LUX Максимальная рабочая длина MHD Присоединительные размеры MIID Эталонная пластина MMCC Заданный крутящий момент MMCX Max момент резания NOF Число стружечных канавок NT Число зубьев OAH Общая высота OAL Общая длина OAW Общая ширина OH Рекомендуемый вылет OHN Минимальный вылет OHX Максимальный вылет ORDCODE Код заказа 2 SANDVIK |
|||||
