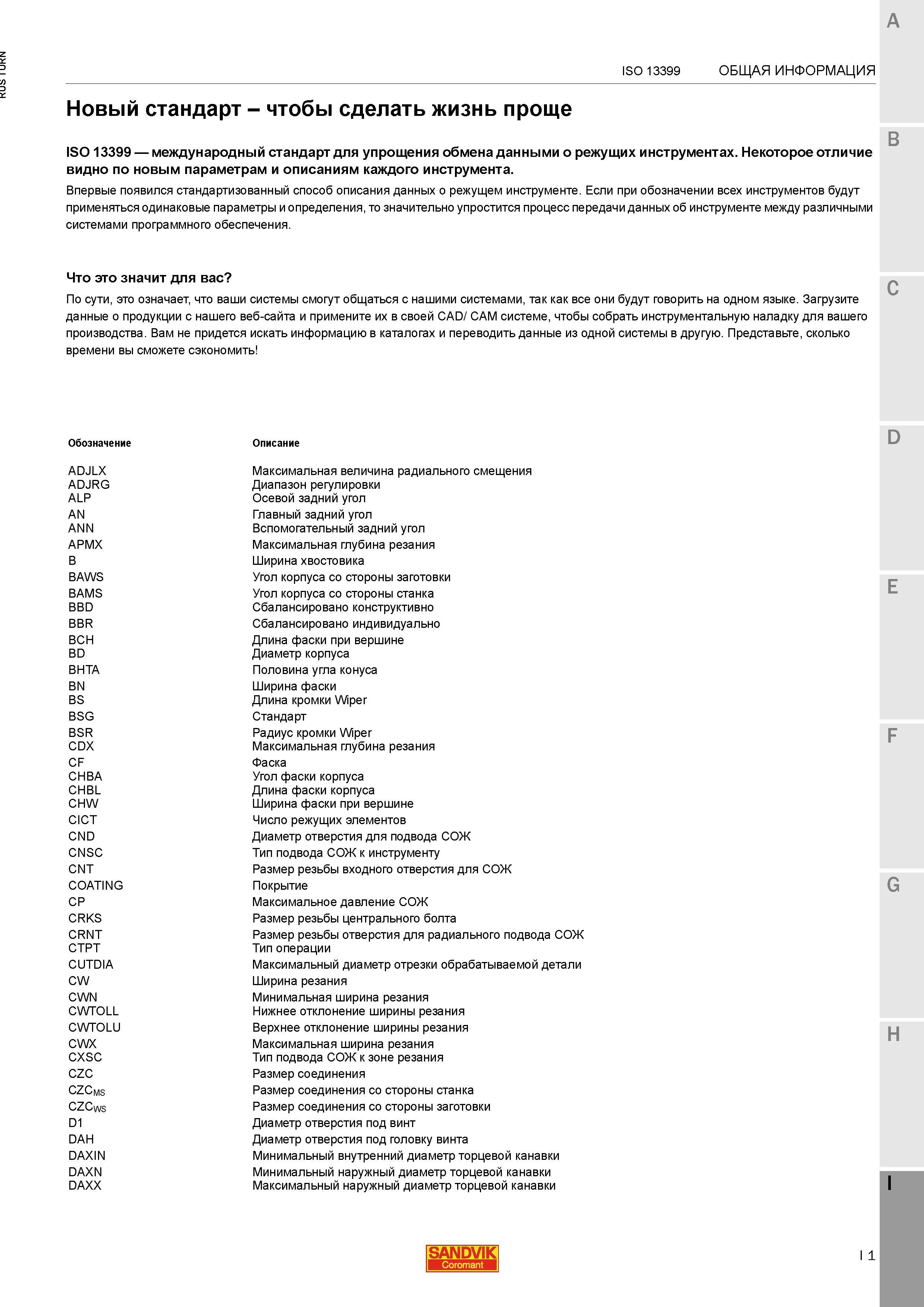

Международный стандарт ISO 13399 для упрощения обмена данными о режущих и вспомогательных инструментах Если при обозначении всех инструментов будут применяться одинаковые параметры и определения то значительно упростится процесс передачи данных об инструменте между различными системами программного обеспечения. Что это значит для вас C По сути это означает что ваши системы смогут общаться с нашими системами так как все они будут говорить на одном языке. Загрузите данные о продукции с нашего веб-сайта и примените их в своей CAD CAM системе чтобы собрать инструментальную наладку для вашего производства. Вам не придется искать информацию в каталогах и переводить данные из одной системы в другую. Представьте сколько времени вы сможете сэкономить Обозначение Описание ADJLX Максимальная величина радиального смещения ADJRG Диапазон регулировки ALP Осевой задний угол AN Главный задний угол ANN Вспомогательный задний угол APMX Максимальная глубина резания B Ширина хвостовика BAWS Угол корпуса со стороны заготовки BAMS Угол корпуса со стороны станка BBD Сбалансировано конструктивно BBR Сбалансировано индивидуально BCH Длина фаски при вершине BD Диаметр корпуса BHTA Половина угла конуса BN Ширина фаски BS Длина кромки Wiper BSG Стандарт BSR Радиус кромки Wiper CDX Максимальная глубина резания CF Фаска CHBA Угол фаски корпуса CHBL Длина фаски корпуса CHW Ширина фаски при вершине CICT Число режущих элементов CND Диаметр отверстия для подвода СОЖ CNSC Тип подвода СОЖ к инструменту CNT Размер резьбы входного отверстия для СОЖ COATING Покрытие CP Максимальное давление СОЖ CRKS Размер резьбы центрального болта CRNT Размер резьбы отверстия для радиального подвода СОЖ CTPT Тип операции CUTDIA Максимальный диаметр отрезки обрабатываемой детали CW Ширина резания CWN Минимальная ширина резания CWTOLL Нижнее отклонение ширины резания CWTOLU Верхнее отклонение ширины резания CWX Максимальная ширина резания CXSC Тип подвода СОЖ к зоне резания CZC Размер соединения CZCms Размер соединения со стороны станка CZCws Размер соединения со стороны заготовки D1 Диаметр отверстия под винт DAH Диаметр отверстия под головку винта DAXIN Минимальный внутренний диаметр торцевой канавки DAXN Минимальный наружный диаметр торцевой канавки DAXX Максимальный наружный диаметр торцевой канавки D SANDVIK Coromant ISO 13399 ОБЩАЯ ИНФОРМАЦИЯ Новый стандарт чтобы сделать жизнь проще B Некоторое отличие видно по новым параметрам и описаниям каждого инструмента. Впервые появился стандартизованный способ описания данных о режущем инструменте.
