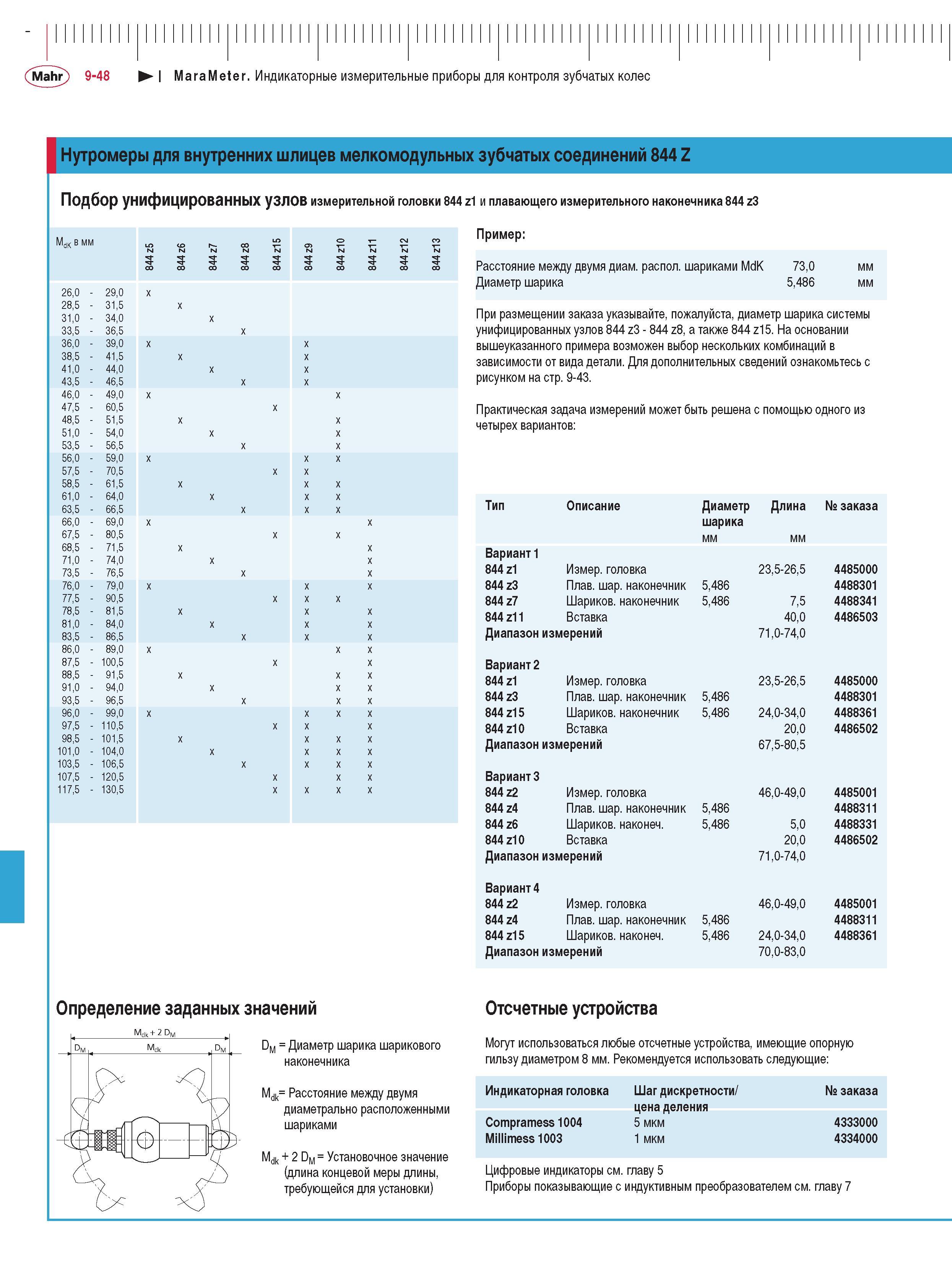

Нутромеры для внутренних шлицев мелкомодульных зубчатых соединений 844 Z Подбор унифицированных узлов измерительной головки 844 z1 и плавающего измерительного наконечника 844 z3 Пример MdK в мм LO N 00 to N 00 f- N 00 00 N 00 LO N 00 a 00 844 z10 N 4 4 8 N 4 4 8 844z13 260 - 290 x 285 - 315 x 310 - 340 x 335 - 365 x 360 - 390 385 - 415 410 - 440 435 - 465 460 - 490 475 - 605 x 485 - 515 510 - 540 535 - 565 560 - 590 x 575 - 705 585 - 615 x 610 - 640 x 635 - 665 x 660 - 690 675 - 805 685 - 715 710 - 740 735 - 765 760 - 790 x 775 - 905 x 785 - 815 x 810 - 840 x 835 - 865 x 860 - 890 x 875 - 1005 885 - 915 x 910 - 940 x 935 - 965 x 960 - 990 975 - 1105 x 985 - 1015 1010 - 1040 1035 - 1065 1075 - 1205 x 1175 - 1305 Расстояние между двумя диам. распол. шариками MdK 730 Диаметр шарика 5486 мм При размещении заказа указывайте пожалуйста диаметр шарика системы унифицированных узлов 844 z3 - 844 z8 а также 844 z15. На основании вышеуказанного примера возможен выбор нескольких комбинаций в зависимости от вида детали. Для дополнительных сведений ознакомьтесь с рисунком на стр. 9-43. Практическая задача измерений может быть решена с помощью одного из четырех вариантов Тип Описание Диаметр шарика мм Длина мм заказа Вариант 1 844 z1 Измер. головка 235-265 4485000 844 z3 Плав. шар. наконечник 5486 4488301 844 z7 Шариков. наконечник 5486 75 4488341 844 z11 Вставка 400 4486503 Диапазон измерений 710-740 Вариант 2 844 z1 Измер. головка 235-265 4485000 844 z3 Плав. шар. наконечник 5486 4488301 844 z15 Шариков. наконечник 5486 240-340 4488361 844 z10 Вставка 200 4486502 Диапазон измерений 675-805 Вариант 3 844 z2 Измер. головка 460-490 4485001 844 z4 Плав. шар. наконечник 5486 4488311 844 z6 Шариков. наконеч. 5486 50 4488331 844 z10 Вставка 200 4486502 Диапазон измерений 710-740 Вариант 4 844 z2 Измер. головка 460-490 4485001 844 z4 Плав. шар. наконечник 5486 4488311 844 z15 Шариков. наконеч. 5486 240-340 4488361 Диапазон измерений 700-830 Определение заданных значений Отсчетные устройства DM Диаметр шарика шарикового наконечника Mdk Расстояние между двумя диаметрально расположенными шариками Mdk 2 DM Установочное значение (длина концевой меры длины требующейся для установки) Могут использоваться любые отсчетные устройства имеющие опорную гильзу диаметром 8 мм. Рекомендуется использовать следующие Индикаторная головка Шаг дискретности заказа цена деления Compramess 1004 5 мкм 4333000 Millimess 1003 1 мкм 4334000 Цифровые индикаторы см. главу 5 Приборы показывающие с индуктивным преобразователем см. главу 7 Mahr 9-48 MaraMeter Индикаторные измерительные приборы для контроля зубчатых колес
