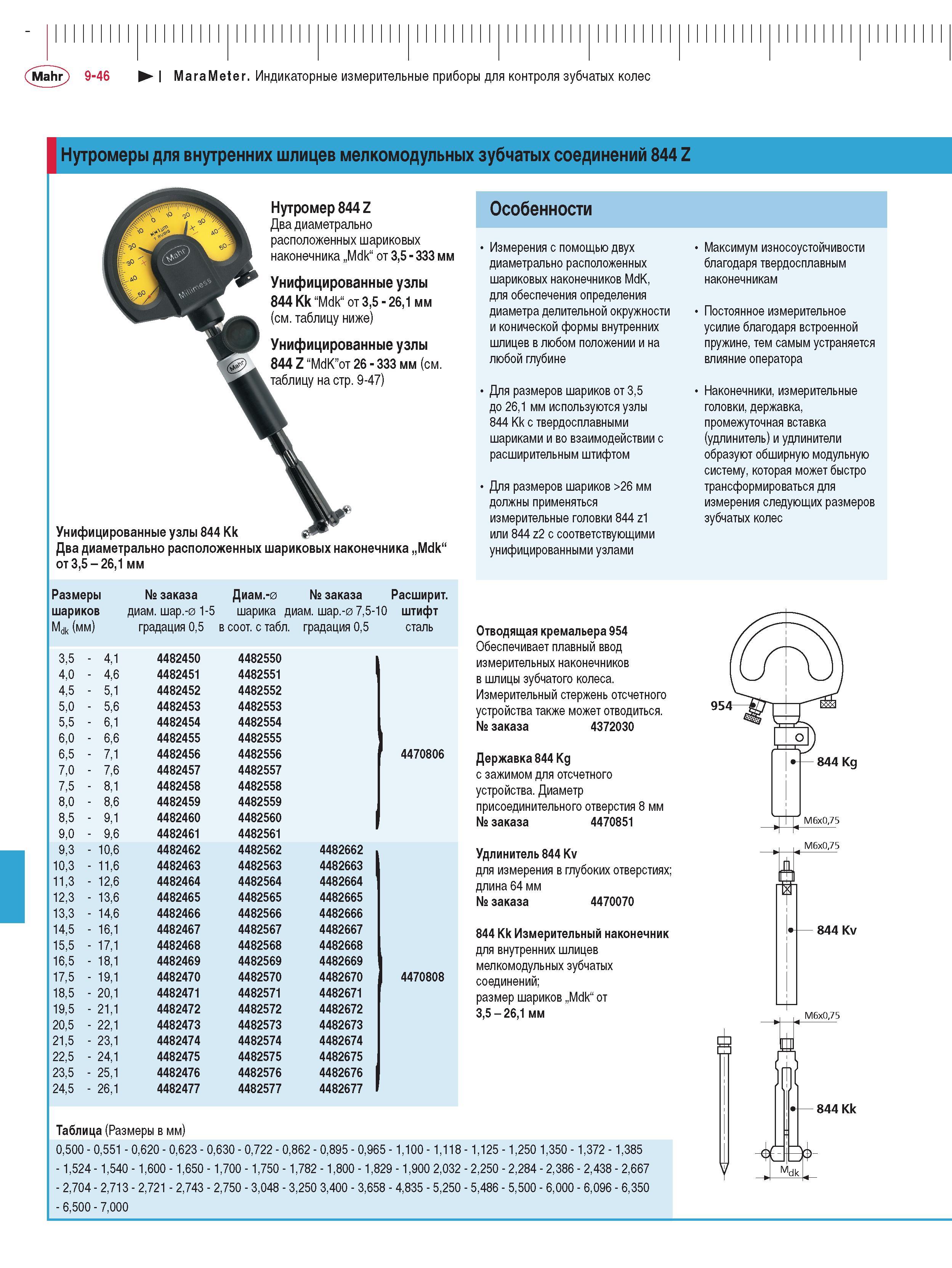

Измерения с помощью двух диаметрально расположенных шариковых наконечников MdK для обеспечения определения диаметра делительной окружности и конической формы внутренних шлицев в любом положении и на любой глубине Для размеров шариков от 35 до 261 мм используются узлы 844 Kk с твердосплавными шариками и во взаимодействии с расширительным штифтом Для размеров шариков 26 мм должны применяться измерительные головки 844 z1 или 844 z2 с соответствующими унифицированными узлами Отводящая кремальера 954 Обеспечивает плавный ввод измерительных наконечников в шлицы зубчатого колеса. Измерительный стержень отсчетного устройства также может отводиться. заказа 4372030 Державка 844 Kg с зажимом для отсчетного устройства. Диаметр присоединительного отверстия 8 мм заказа 4470851 Удлинитель 844 Kv для измерения в глубоких отверстиях; длина 64 мм заказа 4470070 844 Kk Измерительный наконечник для внутренних шлицев мелкомодульных зубчатых соединений; размер шариков Mdk от 35 - 261 мм Таблица (Размеры в мм) 0500 - 0551 - 0620 - 0623 - 0630 - 0722 - 0862 - 0895 - 0965 - 1100 - 1118 - 1125 - 1250 1350 - 1372 - 1385 1524 - 1540 - 1600 - 1650 - 1700 - 1750 - 1782 - 1800 - 1829 - 1900 2032 - 2250 - 2284 - 2386 - 2438 - 2667 2704 - 2713 - 2721 - 2743 - 2750 - 3048 - 3250 3400 - 3658 - 4835 - 5250 - 5486 - 5500 - 6000 - 6096 - 6350 - 6500 - 7000 Максимум износоустойчивости благодаря твердосплавным наконечникам Постоянное измерительное усилие благодаря встроенной пружине тем самым устраняется влияние оператора Наконечники измерительные головки державка промежуточная вставка (удлинитель) и удлинители образуют обширную модульную систему которая может быстро трансформироваться для измерения следующих размеров зубчатых колес Mahr 9-46 MaraMeter Индикаторные измерительные приборы для контроля зубчатых колес I Нутромеры для внутренних шлицев мелкомодульных зубчатых соединений 844 Z Нутромер 844 Z Два диаметрально расположенных шариковых наконечника Mdk от 35 - 333 мм Унифицированные узлы 844 Kk Mdk от 35 - 261 мм (см. таблицу ниже) Унифицированные узлы 844 Z от 26 - 333 мм (см. таблицу на стр. 9-47) Унифицированные узлы 844 Kk Два диаметрально расположенных шариковых наконечника Mdk" от 35 - 261 мм Размеры заказа Диам.-0 заказа Расширит. шариков диам. шар.-0 1-5 шарика диам. шар.-0 75-10 штифт Mdk (мм) градация 05 в соот. с табл. градация 05 сталь 35 - 41 4482450 4482550 40 - 46 4482451 4482551 45 - 51 4482452 4482552 50 - 56 4482453 4482553 55 - 61 4482454 4482554 60 - 66 4482455 4482555 65 - 71 4482456 4482556 4470806 70 - 76 4482457 4482557 75 - 81 4482458 4482558 80 - 86 4482459 4482559 85 - 91 4482460 4482560 90 - 96 4482461 4482561 V 93 - 106 4482462 4482562 4482662 103 - 116 4482463 4482563 4482663 113 - 126 4482464 4482564 4482664 123 - 136 4482465 4482565 4482665 133 - 146 4482466 4482566 4482666 145 - 161 4482467 4482567 4482667 155 - 171 4482468 4482568 4482668 165 - 181 4482469 4482569 4482669 175 - 191 4482470 4482570 4482670 4470808 185 - 201 4482471 4482571 4482671 195 - 211 4482472 4482572 4482672 205 - 221 4482473 4482573 4482673 215 - 231 4482474 4482574 4482674 225 - 241 4482475 4482575 4482675 235 - 251 4482476 4482576 4482676 245 - 261 4482477 4482577 4482677 Особенности
