Теория резания материалов на металлорежущих станках Основные определения при токарной обработке Скорость резания В процессе механической обработки Руководство SANDVIK COROMANT 2010 по металлообработке Стр. A11 0017 Lab2u

Обновлено 2020-06-26 05:52:58

Режущий инструмент, инструментальная оснастка и приспособления / Cutting tools, tooling system and workholding SANDVIK COROMANT \| Руководство SANDVIK COROMANT 2010 по металлообработке (Всего 800 стр.)

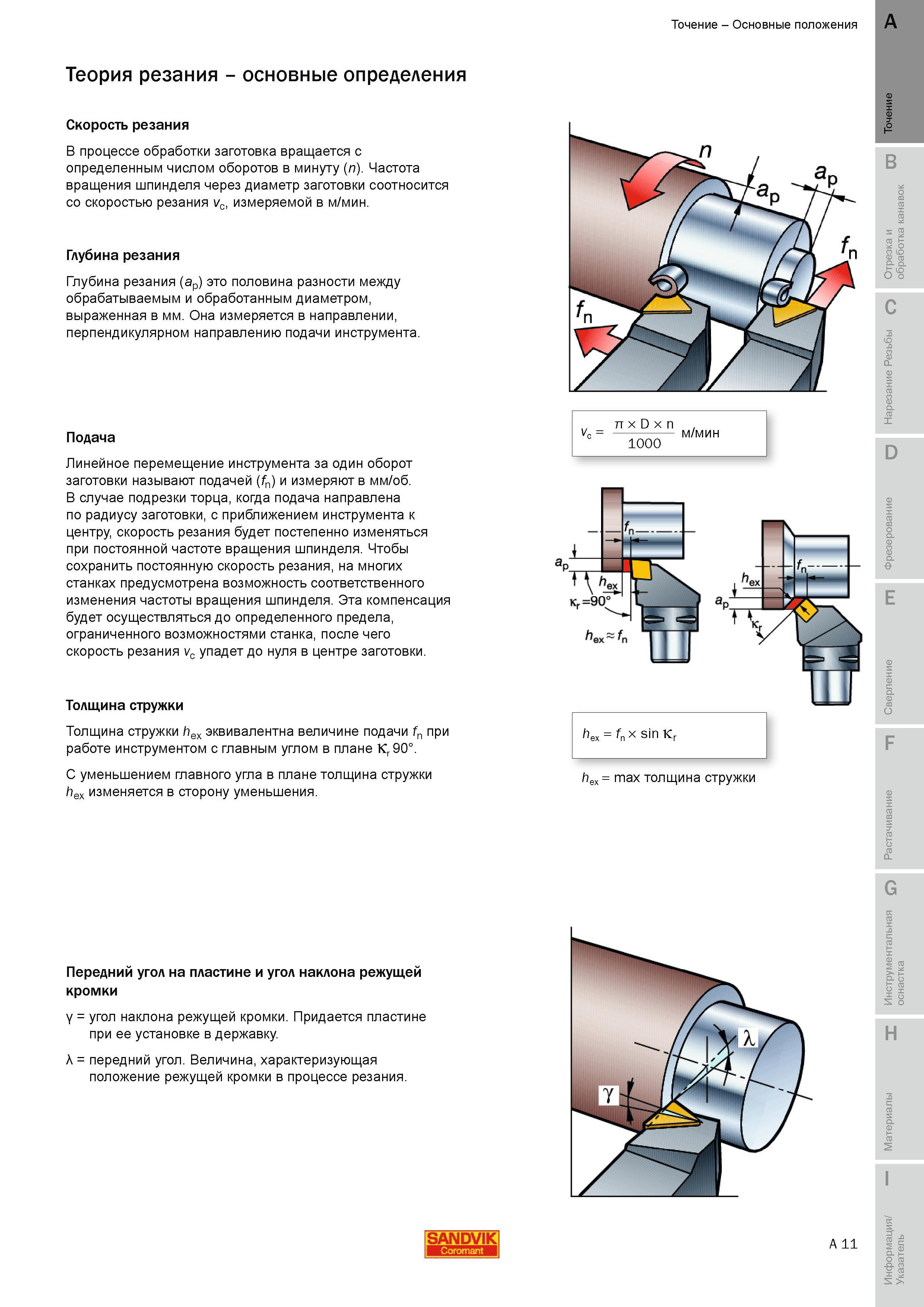

Теория резания материалов на металлорежущих станках Основные определения при токарной обработке Скорость резания В процессе механической обработки 17 SANDVIK COROMANT 2010 Руководство по металлообработке Точение Фрезерование Сверление Стр.A11
Теория резания материалов на металлорежущих станках Основные определения при токарной обработке Скорость резания В процессе механической обработки Теория резания материалов на металлорежущих станках Основные определения при токарной обработке Скорость резания В процессе механической обработки заготовка вращается с определенным числом оборотов в минуту (n) Частота вращения шпинделя через диаметр заготовки соотносится скоростью резания vc измеряемой в м/мин. Глубина резания Глубина резания (ap) это половина разности между обрабатываемым и обработанным диаметром выраженная в мм. Она измеряется в направлении перпендикулярном направлению подачи инструмента. Подача Линейное перемещение инструмента за один оборот заготовки называют подачей (fn) и измеряют в мм/об. В случае подрезки торца когда подача направлена по радиусу заготовки с приближением инструмента к центру скорость резания будет постепенно изменяться при постоянной частоте вращения шпинделя. Чтобы сохранить постоянную скорость резания на многих станках предусмотрена возможность соответственного изменения частоты вращения шпинделя. Эта компенсация будет осуществляться до определенного предела ограниченного возможностями станка после чего скорость резания vc упадет до нуля в центре заготовки. Толщина стружки Толщина стружки hex эквивалентна величине подачи fn при работе инструментом с главным углом в плане Kr 90. С уменьшением главного угла в плане толщина стружки hex изменяется в сторону уменьшения. hex max толщина стружки Передний угол на пластине и угол наклона режущей кромки Y угол наклона режущей кромки. Придается пластине при ее установке в державку А передний угол. Величина характеризующая положение режущей кромки в процессе резания. SANDVIK A 11 Точение Основные положения
