347 Каталог SANDVIK COROMANT 2017 Фрезы Сверла Расточные инструменты с СРП Оснастка Стр.K85 |
|||||

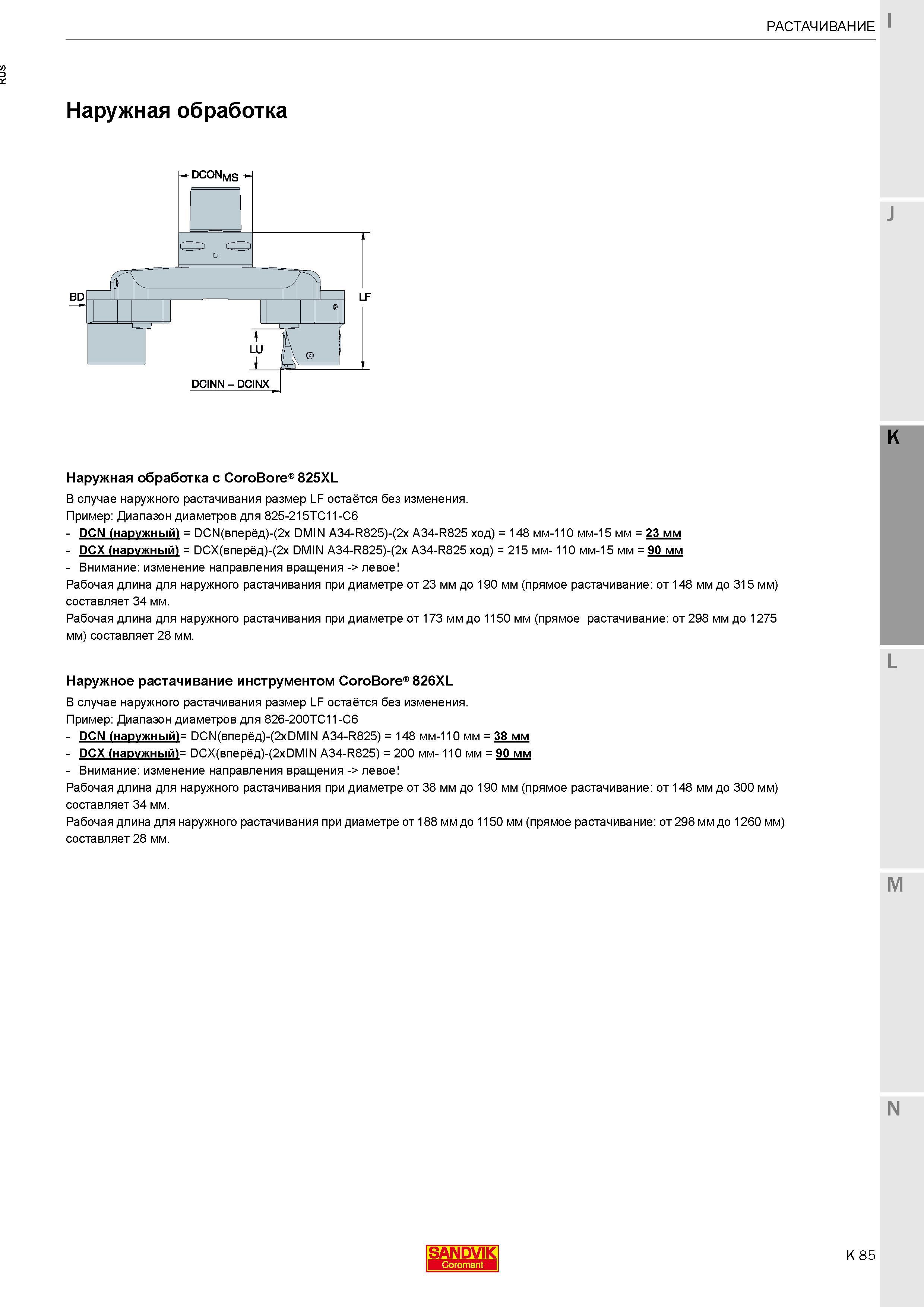

Наружная обработка расточным инструментом Sandvik Coromant CoroBore 825XL В случае наружного растачивания размер LF остаётся без изменения ПримерНаружная обработка расточным инструментом Sandvik Coromant CoroBore 825XL В случае наружного растачивания размер LF остаётся без изменения Пример Диапазон диаметров для 825-215TC11-C6 - DCN (наружный) = 0СМ(вперёд)-(2х DMIN A34-R825)-(2x A34-R825 ход) = 148 мм-110 мм-15 мм = 23 мм - DCX (наружный) = DCX(вперёд)-(2x DMIN A34-R825)-(2x A34-R825 ход) = 215 мм- 110 мм-15 мм = 90 мм - Внимание: изменение направления вращения -> левое Рабочая длина для наружного растачивания при диаметре от 23 мм до 190 мм (прямое растачивание: от 148 мм до 315 мм) составляет 34 мм. Рабочая длина для наружного растачивания при диаметре от 173 мм до 1150 мм (прямое растачивание: от 298 мм до 1275 мм) составляет 28 мм. Наружное растачивание инструментом CoroBore 826XL В случае наружного растачивания размер LF остаётся без изменения. Пример: Диапазон диаметров для 826-200TC11-C6 - DCN (наружный)= DCN(вперёд)-(2xDMIN A34-R825) = 148 мм-110 мм = 38 мм - DCX (наружный)= DCX(вперёд)-(2xDMIN A34-R825) = 200 мм- 110 мм = 90 мм - Внимание: изменение направления вращения -> левое Рабочая длина для наружного растачивания при диаметре от 38 мм до 190 мм (прямое растачивание: от 148 мм до 300 мм) составляет 34 мм. Рабочая длина для наружного растачивания при диаметре от 188 мм до 1150 мм (прямое растачивание: от 298 мм до 1260 мм) составляет 28 мм. SANDVIK Coromant J K L M N K 85 РАСТАЧИВАНИЕ I Наружная обработка |
|||||
