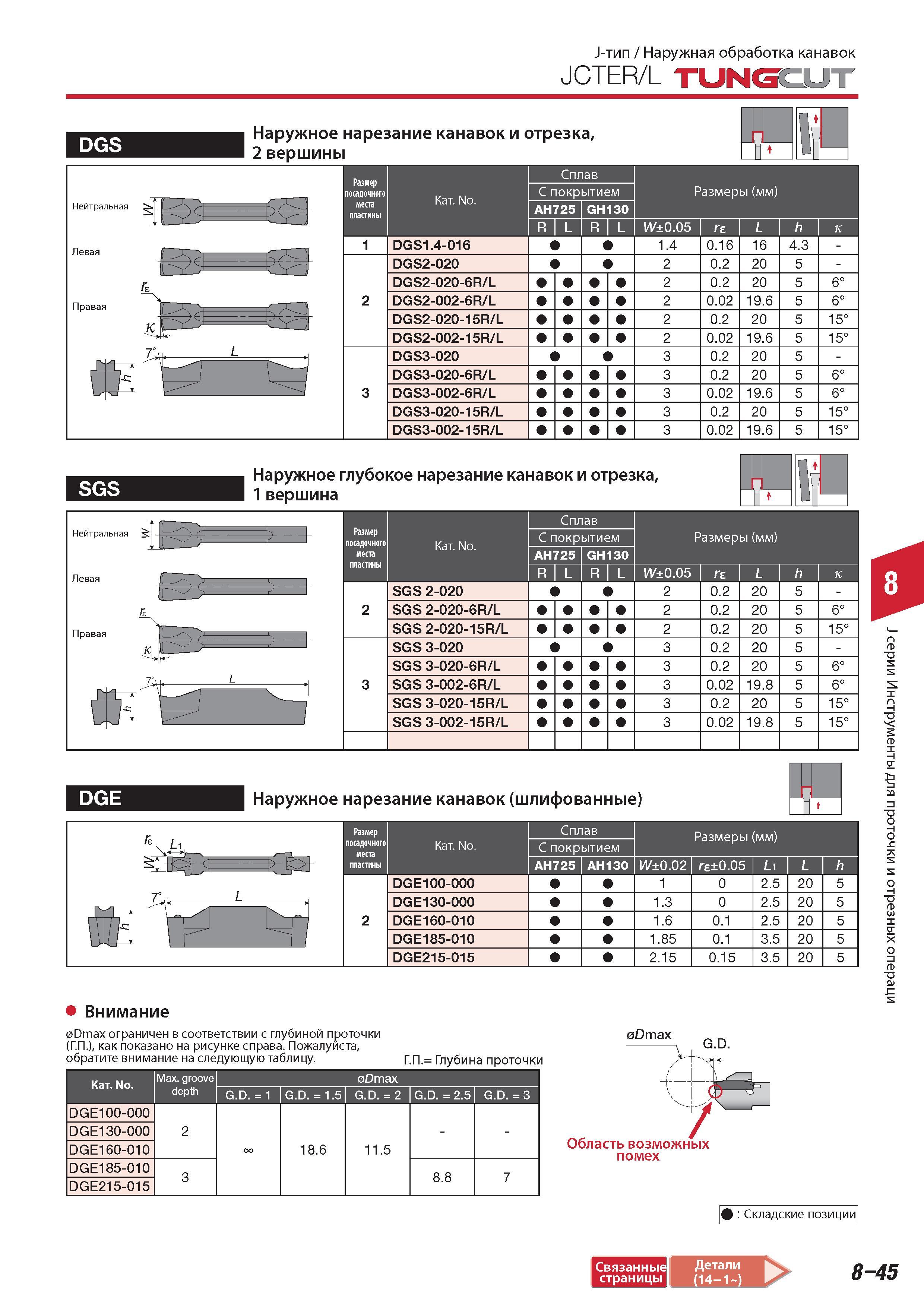

Наружная обработка канавок Tungaloy JCTER/L TUNGCU DGS Наружное нарезание канавок и отрезка 2 вершины Нейтральная Левая Правая Размер посадочного Сплав Ка

Наружная обработка канавок Tungaloy JCTER/L TUNGCU DGS Наружное нарезание канавок и отрезка 2 вершины Нейтральная Левая Правая Размер посадочного Сплав Категория С покрытием Р размеры (мм) места AH725 GH130 R/L R/L W0.05 L h к DGS1.4-016 1.4 0.16 16 4.3 - DGS2-020 2 0.2 20 5 - DGS2-020-6R/L 2 0.2 20 5 6 2 DGS2-002-6R/L 2 0.02 19.6 5 6 DGS2-020-15R/L 2 0.2 20 5 15 DGS2-002-15R/L 2 0.02 19.6 5 15 DGS3-020 3 0.2 20 5 - DGS3-020-6R/L 3 0.2 20 5 6 3 DGS3-002-6R/L 3 0.02 19.6 5 6 DGS3-020-15R/L 3 0.2 20 5 15 DGS3-002-15R/L 3 0.02 19.6 5 15 SGS Наружное глубокое нарезание канавок и отрезка 1 вершина DL Нейтральная Левая Размер посадочного места пластины Правая Сплав С покрытием AH725 GH130 R L R L Размеры (мм) SGS 2-020 SGS 2-020-6R/L SGS 2-020-15R/L SGS 3-020 SGS 3-020-6R/L SGS 3-002-6R/L SGS 3-020-15R/L SGS 3-002-15R/L W0.05 2 0.2 0.2 0.2 0.2 0.2 0.02 0.2 0.02 20 20 20 20 20 19.8 20 19.8 15 15 15 DGE Наружное нарезание канавок (шлифованные) aJ Размер Сплав Размеры (мм) посадочного Категория С покрытием пластины AH725 AH130 W0.02 re0.05 Li L h DGE100-000 1 0 2.5 20 5 DGE130-000 1.3 0 2.5 20 5 2 DGE160-010 1.6 0.1 2.5 20 5 DGE185-010 1.85 0.1 3.5 20 5 DGE215-015 2.15 0.15 3.5 20 5 Внимание Dmax ограничен в соответствии с глубиной проточки (Г.П.) как показано на рисунке справа. Пожалуйста обратите внимание на следующую таблицу. Г.П. Глубина проточки Max. groove Dmax depth G.D. 1 G.D. 1.5 G.D. 2 G.D. 2.5 G.D. 3 DGE100-000 2 18.6 11.5 DGE130-000 DGE160-010 DGE185-010 3 8.8 7 DGE215-015 oDmax G.D. 7 Область возможных помех Складские позиции Связанные страницы 8-45 5 2 2 5 6 2 5 3 5 3 5 6 - 3 3 5 6 - 3 5 3 5 L J серии Инструменты для проточки и отрезных операци
