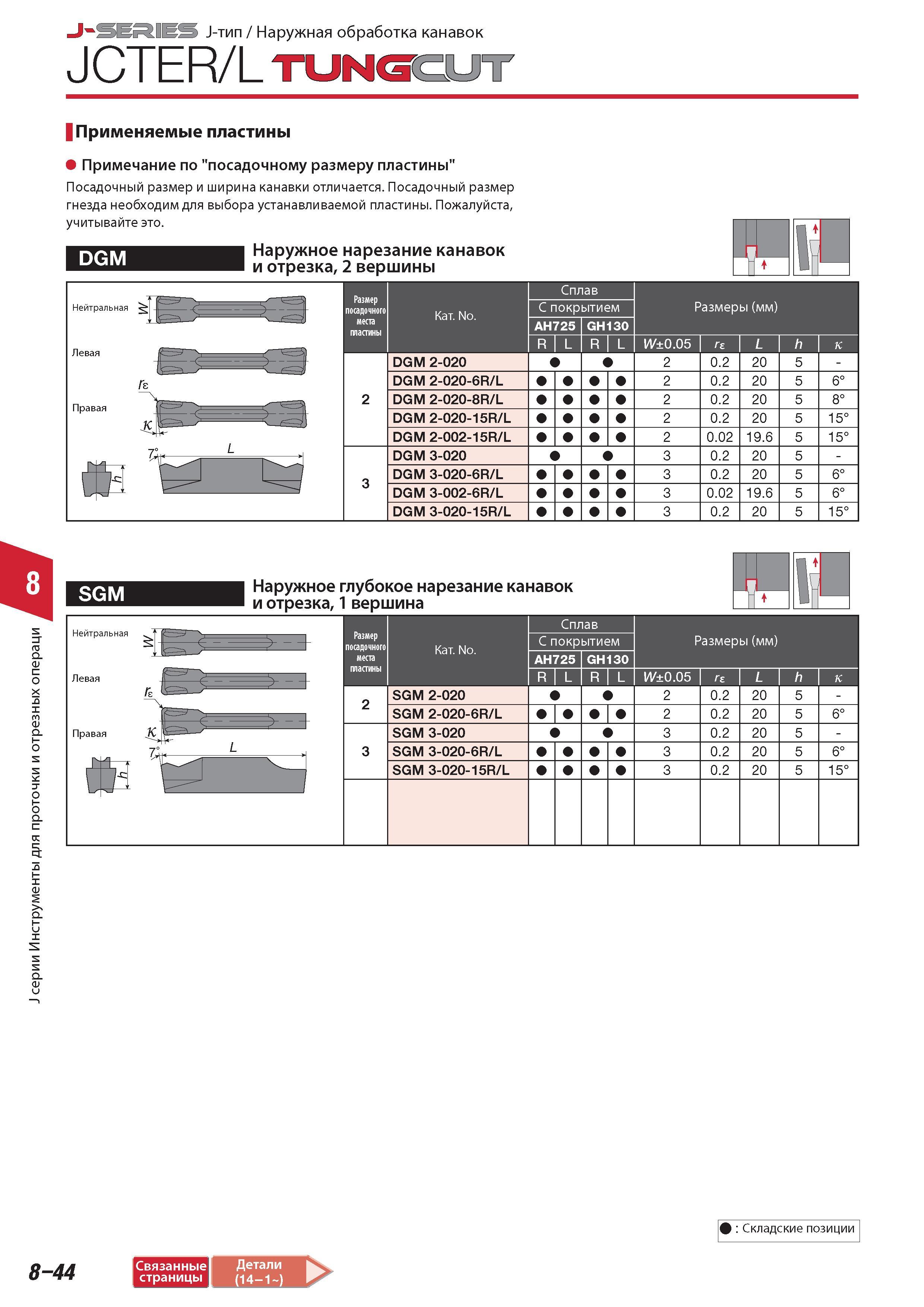

Инструменты Tungaloy для проточки и отрезных операций J-SERIES J-тип Наружная обработка канавок JCTER/L tungcut Применяемые пластины Примечание по "посадочному размеру пластины" Посадочный размер и ширина канавки отличается. Посадочный размер гнезда необходим для выбора устанавливаемой пластины. Пожалуйста учитывайте это. DGM Нейтральная Левая Правая щ- 12 Наружное нарезание канавок и отрезка 2 вершины Размер посадочного Сплав С покрытием Р размеры (мм) места AH725 GH130 R/L R/L W0.05 re L h к DGM 2-020 2 0.2 20 5 - DGM 2-020-6R/L 2 0.2 20 5 6 2 DGM 2-020-8R/L 2 0.2 20 5 8 DGM 2-020-15R/L 2 0.2 20 5 15 DGM 2-002-15R/L 2 0.02 19.6 5 15 DGM 3-020 3 0.2 20 5 - 3 DGM 3-020-6R/L 3 0.2 20 5 6 DGM 3-002-6R/L 3 0.02 19.6 5 6 DGM 3-020-15R/L 3 0.2 20 5 15 SGM Нейтральная Наружное глубокое нарезание канавок и отрезка 1 вершина Размер посадочного Категория Сплав С покрытием р размеры (мм) места AH725 GH130 R L R L W0.05 re L h к 2 SGM 2-020 2 0.2 20 5 - SGM 2-020-6R/L 2 0.2 20 5 6 3 SGM 3-020 3 0.2 20 5 - SGM 3-020-6R/L 3 0.2 20 5 6 SGM 3-020-15R/L 3 0.2 20 5 15 8-44 Связанные страницы Детали (14-1 ) Складские позиции J серии
