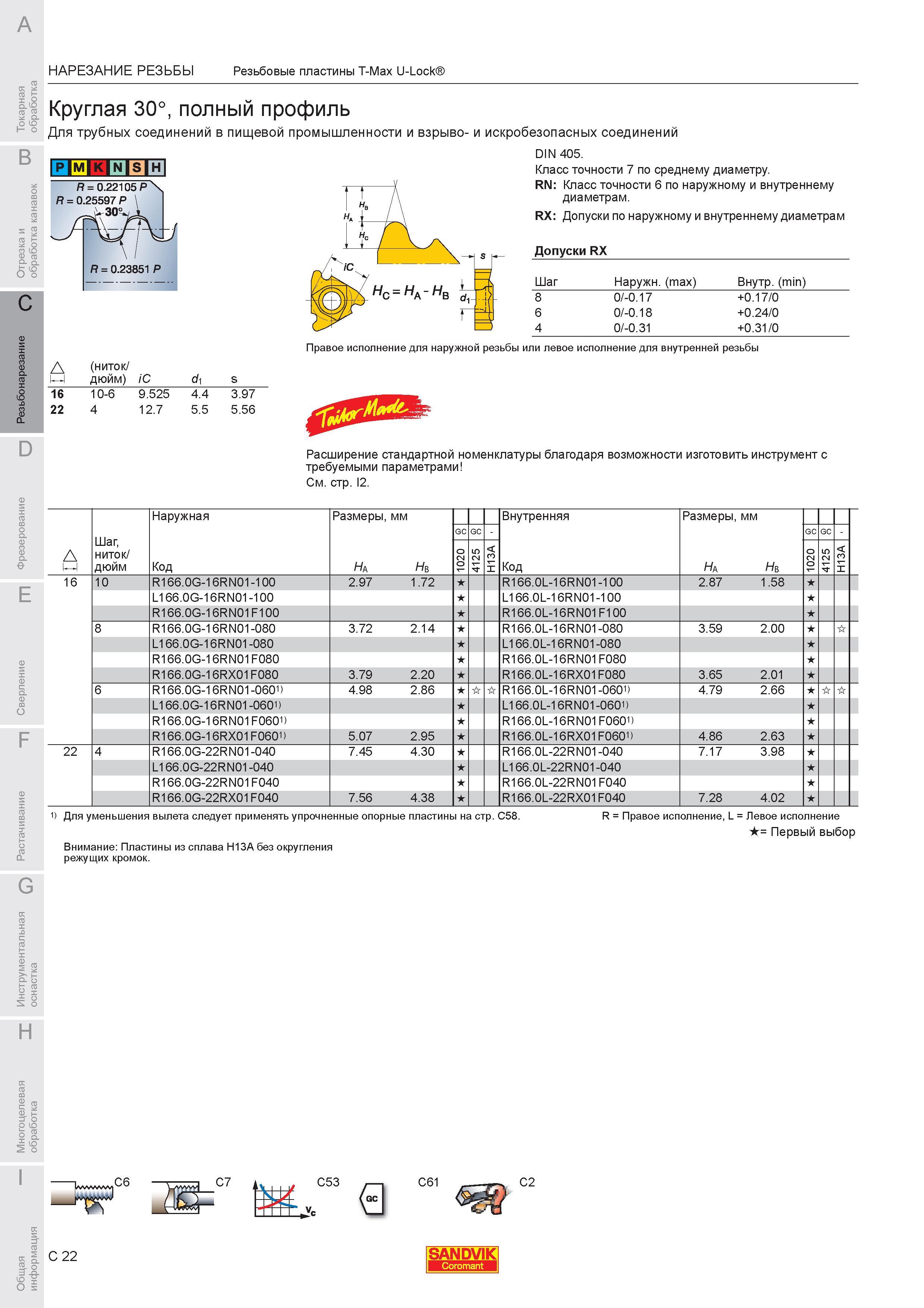

НАРЕЗАНИЕ РЕЗЬБЫ Резьбовые токарные сменные пластины Sandvik T-Max U-Lock Круглая 30 полный профиль Для трубных соединений в пищевой промышленности и

НАРЕЗАНИЕ РЕЗЬБЫ Резьбовые токарные сменные пластины Sandvik T-Max U-Lock Круглая 30 полный профиль Для трубных соединений в пищевой промышленности и взрыво- и искробезопасных соединений 0.22105 Р 0.25597 Р 30 (ниток дюйм) iC d i 16 22 10-6 4 9.525 12.7 4.4 5.5 3.97 5.56 DIN 405. Класс точности 7 по среднему диаметру. RN Класс точности 6 по наружному и внутреннему диаметрам. RX Допуски по наружному и внутреннему диаметрам Допуски RX Шаг Наружн. (max) Внутр. (min) 8 0 -0.17 +0.17 0 6 0 -0.18 +0.24 0 4 0 -0.31 +0.31 0 Правое исполнение для наружной резьбы или левое исполнение для внутренней резьбы s Расширение стандартной номенклатуры благодаря возможности изготовить инструмент с требуемыми параметрами См. стр. I2. kJ Шаг ниток дюйм Наружная Код Размеры мм Ha Hb Внутренняя Код Размеры мм Ha Hb GC 16 10 R166.0G-16RN01-100 2.97 1.72 R166.0L-16RN01-100 2.87 1.58 L166.0G-16RN01 -100 L166.0L-16RN01-100 R166.0G-16RN01F100 R166.0L-16RN01F100 8 R166.0G-16RN01-080 3.72 2.14 R166.0L-16RN01-080 3.59 2.00 L166.0G-16RN01 -080 L166.0L-16RN01-080 R166.0G-16RN01F080 R166.0L-16RN01F080 R166.0G-16RX01F080 3.79 2.20 R166.0L-16RX01F080 3.65 2.01 6 R166.0G-16RN01-0601) 4.98 2.86 R166.0L-16RN01-0601) 4.79 2.66 L166.0G-16RN01 -0601) L166.0L-16RN01-0601) R166.0G-16RN01F0601) R166.0L-16RN01F0601) R166.0G-16RX01F0601) 5.07 2.95 R166.0L-16RX01 F0601) 4.86 2.63 22 4 R166.0G-22RN01-040 7.45 4.30 R166.0L-22RN01-040 7.17 3.98 L166.0G-22RN01 -040 L166.0L-22RN01-040 R166.0G-22RN01F040 R166.0L-22RN01F040 R166.0G-22RX01F040 7.56 4.38 R166.0L-22RX01 F040 7.28 4.02 1) Для уменьшения вылета следует применять упрочненные опорные пластины на стр. C58. R Правое исполнение L Левое исполнение Первый выбор Пластины из сплава H13A без округления режущих кромок. -1 -C6 C7 к C53 I 0 C61 C2 C 22 SANDVIK
