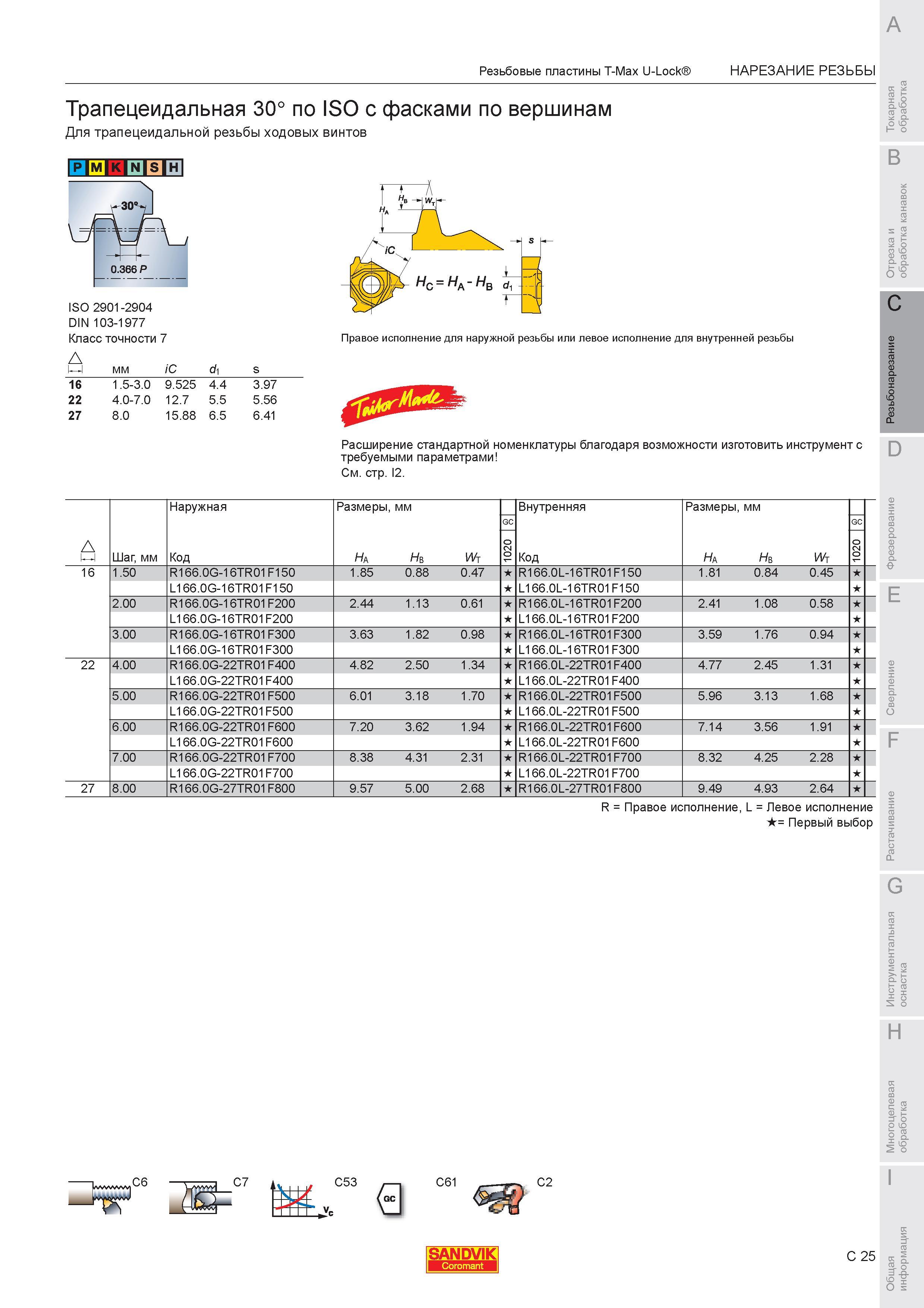

Многогранные токарные резьбовые пластины Sandvik T-Max U-Lock для точения наружной или внутренней трапецеидальной резьбы ходовых винтов ISO 2901 -2904 DIN 103-1977 Класс точности 7 мм iC di s 16 1.5-3.0 9.525 4.4 3.97 22 4.0-7.0 12.7 5.5 5.56 27 8.0 15.88 6.5 6.41 Правое исполнение для наружной резьбы или левое исполнение для внутренней резьбы Расширение стандартной номенклатуры благодаря возможности изготовить инструмент с требуемыми параметрами См. стр. I2. D Шаг мм Наружная Код Размеры мм Ha Hb Wt GC Внутренняя Код Размеры мм Ha Hb Wt GC 16 1.50 R166.0G-16TR01 F150 1.85 0.88 0.47 R166.0L-16TR01F150 1.81 0.84 0.45 L166.0G-16TR01F150 L166.0L-16TR01 F150 2.00 R166.0G-16TR01 F200 2.44 1.13 0.61 R166.0L-16TR01F200 2.41 1.08 0.58 L166.0G-16TR01F200 L166.0L-16TR01 F200 3.00 R166.0G-16TR01 F300 3.63 1.82 0.98 R166.0L-16TR01F300 3.59 1.76 0.94 L166.0G-16TR01F300 L166.0L-16TR01 F300 22 4.00 R166.0G-22TR01 F400 4.82 2.50 1.34 R166.0L-22TR01 F400 4.77 2.45 1.31 L166.0G-22TR01F400 L166.0L-22TR01 F400 5.00 R166.0G-22TR01 F500 6.01 3.18 1.70 R166.0L-22TR01 F500 5.96 3.13 1.68 L166.0G-22TR01F500 L166.0L-22TR01 F500 6.00 R166.0G-22TR01 F600 7.20 3.62 1.94 R166.0L-22TR01 F600 7.14 3.56 1.91 L166.0G-22TR01F600 L166.0L-22TR01 F600 7.00 R166.0G-22TR01 F700 8.38 4.31 2.31 R166.0L-22TR01 F700 8.32 4.25 2.28 L166.0G-22TR01F700 L166.0L-22TR01 F700 27 8.00 R166.0G-27TR01 F800 9.57 5.00 2.68 R166.0L-27TR01 F800 9.49 4.93 2.64 R Правое исполнение L Левое исполнение Первый выбор 33C7 C53 . C61 C2 SANDVIK C 25 НАРЕЗАНИЕ РЕЗЬБЫ Трапецеидальная 30 по ISO с фасками по вершинам
