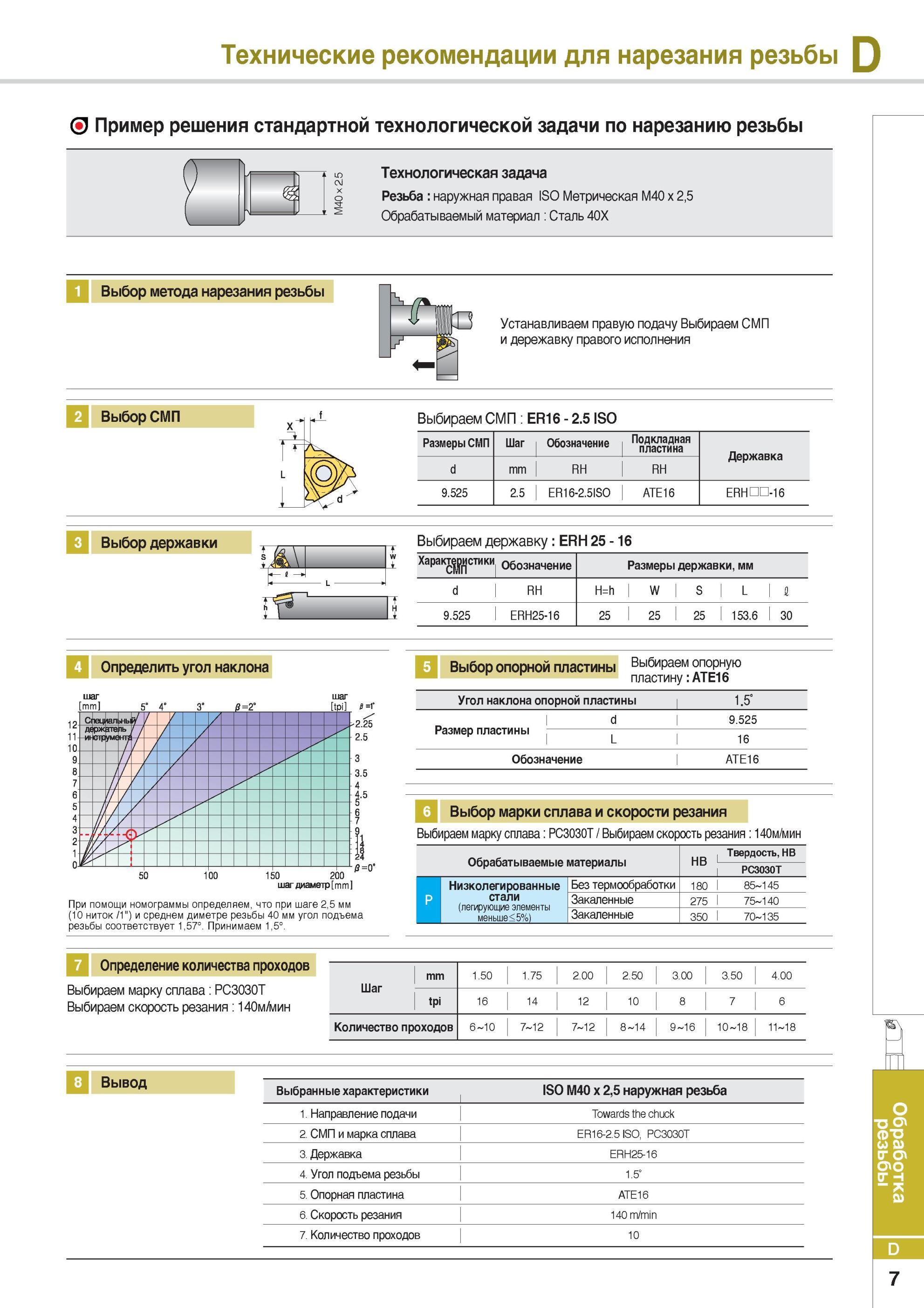

Наглядный и подробный пример решения стандартной технологической задачи по нарезанию резьбы Начальные условия Резьба наружная правая ISO Метрическая М40 х 2,5 Обрабатываемый материал Сталь 40Х Выбор метода нарезания резьбы У Устанавливаем правую подачу Выбираем СМП и дережавку правого исполнения 2 Выбор СМП Выбираем СМП ER16 - 2.5 ISO Размеры СМП Шаг Обозначение Подкладная пластина Державка d mm RH RH 9.525 2.5 ER16-2.5ISO ATE16 ERH ПП-16 3 Выбор державки Выбираем державку ERH 25 - 16 ХаракСМ Пстики Обозначение Размеры державки, мм H R d H=h W S L S 9.525 1 ERH25-16 25 1 25 1 25 1 153.6 1 30 4 Определить угол наклона шаг mm Сне циальнь -4J- fty 3=2° шаг tpi 2.25 2.5 3 3.5 4 4.5 5 6 7 9 24 0=0 150 200 шаг диаметр mm При помощи номограммы определяем, что при шаге 2,5 мм (10 ниток /1") и среднем диметре резьбы 40 мм угол подъема резьбы соответствует 1,57°. Принимаем 1,5°. 5 Выбор опорной пластины Выбираем опорную пластину ATE16 Угол наклона опорной пластины 1.5" Размер пластины 9.525 16 Обозначение ATE16 6 Выбор марки сплава и скорости резания Выбираем марку сплава PC3030T Выбираем скорость резания 140м/мин Обрабатываемые материалы HB Твердость, HB PC3030T Низколегированные Без термообработки 180 85 145 р стали (легирующие элементы меньше<5%) Закаленные 275 75 140 Закаленные 350 70 135 Определение количества проходов Выбираем марку сплава PC3030T Выбираем скорость резания 140м/мин Шаг mm 1.50 1.75 2.00 2.50 3.00 3.50 4.00 tpi 16 14 12 10 8 6 7 Количество проходов 6 1 0 7 12 7 12 8 1 4 9 1 6 0 1 8 1 8 8 Вывод Выбранные характеристики ISO М40 х 2,5 наружная резьба 1. Направление подачи Towards the chuck 2. СМП и марка сплава ER16-2.5 ISO, PC3030T 3. Державка ERH25-16 4. Угол подъема резьбы 1.5" 5. Опорная пластина ATE16 6. Скорость резания 140 m/min 7. Количество проходов 10 L 7 Обработка резьбы D Технические рекомендации для нарезания резьбы Токарный инструмент Korloy Технологическая задача
