Наглядная инструкция по использованию чистовой расточной модульной головки Iscar ITSBORE BHF 63-125 Перед установкой расточной головки BHF убедитесь, что пал

Наглядная инструкция по использованию чистовой расточной модульной головки Iscar ITSBORE BHF 63-125 Перед установкой расточной головки BHF убедитесь, что пал

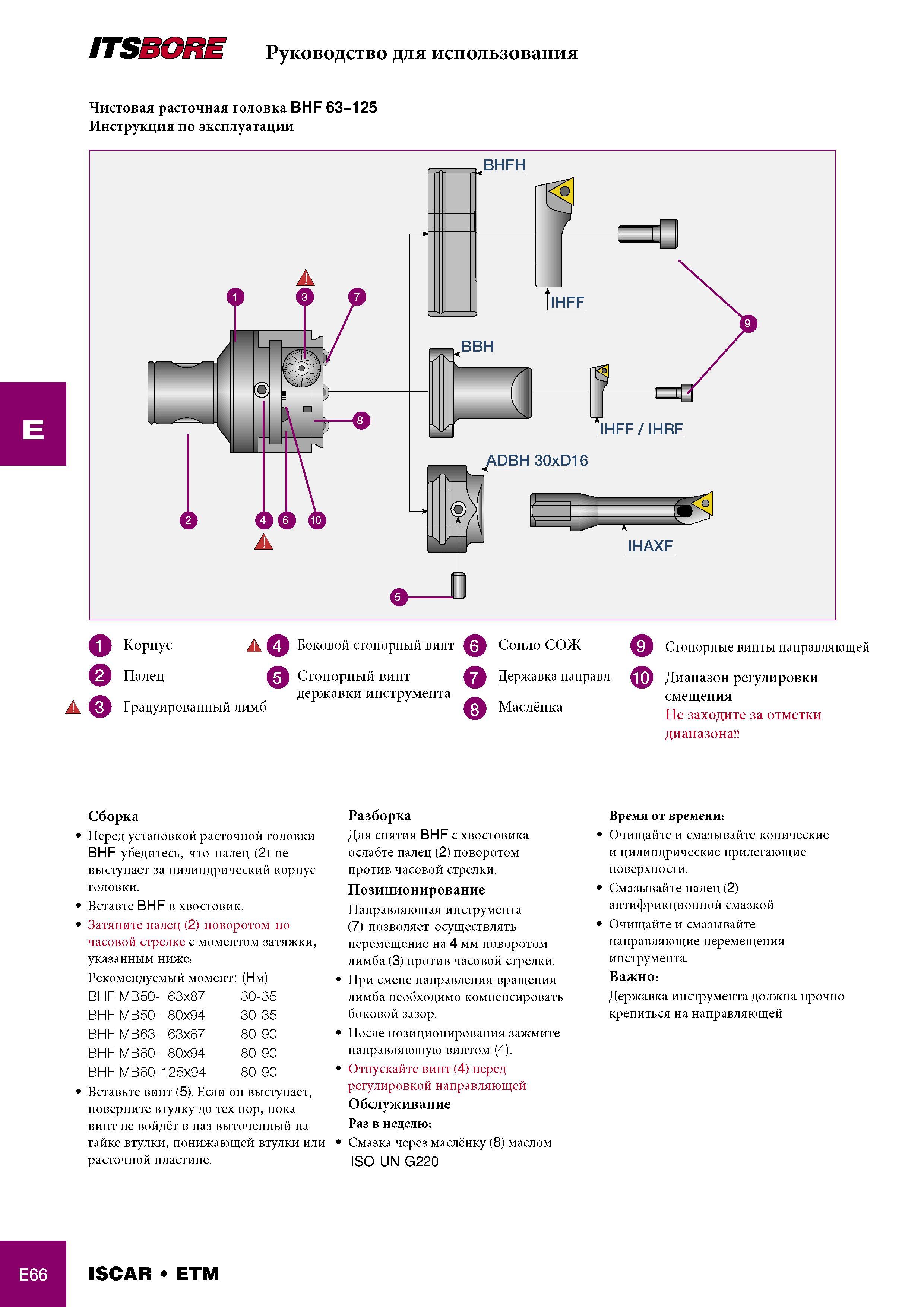

Наглядная инструкция по использованию чистовой расточной модульной головки Iscar ITSBORE BHF 63-125 Перед установкой расточной головки BHF убедитесь, что палец (2) не выступает за цилиндрический корпус головки. Вставте BHF в хвостовик. Затяните палец (2) поворотом по часовой стрелке с моментом затяжки, указанным ниже Рекомендуемый момент м) BHF MB50- 63x87 30-35 BHF MB50- 80x94 30-35 BHF MB63- 63x87 80-90 BHF MB80- 80x94 80-90 BHF MB80-125x94 80-90 Вставьте винт (5). Если он выступает, поверните втулку до тех пор, пока винт не войдёт в паз выточенный на гайке втулки, понижающей втулки или расточной пластине. Разборка Для снятия BHF с хвостовика ослабте палец (2) поворотом против часовой стрелки. Позиционирование Направляющая инструмента (7) позволяет осуществлять перемещение на 4 мм поворотом лимба (3) против часовой стрелки. При смене направления вращения лимба необходимо компенсировать боковой зазор. После позиционирования зажмите направляющую винтом (4). Отпускайте винт (4) перед регулировкой направляющей Обслуживание Раз в неделю Смазка через маслёнку (8) маслом ISO UN G220 Время от времени Очищайте и смазывайте конические и цилиндрические прилегающие поверхности. Смазывайте палец (2) антифрикционной смазкой Очищайте и смазывайте направляющие перемещения инструмента. Важно Державка инструмента должна прочно крепиться на направляющей E66 ISCAR ETM Руководство для использования Чистовая расточная головка Инструкция по эксплуатации 2 Палец В Градуированный лимб 9 Стопорный винт державки инструмента Державка направл. <10 Диапазон регулировки смещения Не заходите за отметки диапазона Маслёнка Сборка
