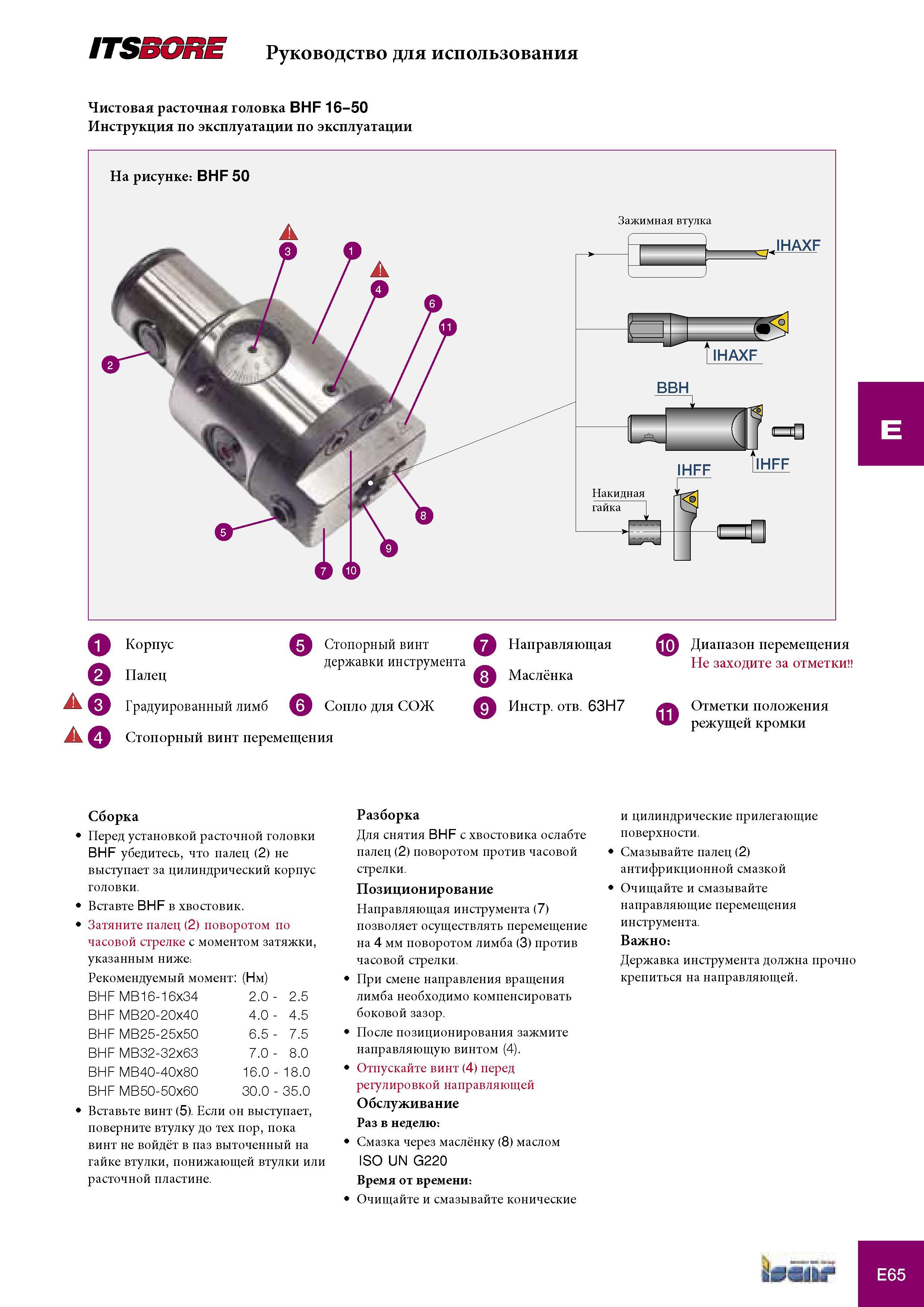

Краткая инструкция по эксплутации расточной чистовой модульной головки Iscar BHF 16-50 с режущими сменными твердосплавными пластинами Сборка металлорежущего инструмента Перед установкой расточной головки BHF убедитесь, что палец (2) не выступает за цилиндрический корпус головки. Вставте BHF в хвостовик. Затяните палец (2) поворотом по часовой стрелке с моментом затяжки, указанным ниже Рекомендуемый момент (Нм) BHF MB16-16x34 2.0 - 2.5 BHF MB20-20x40 4.0 - 4.5 BHF MB25-25x50 6.5 - 7.5 BHF MB32-32x63 7.0 - 8.0 BHF MB40-40x80 16.0 - 18.0 BHF MB50-50x60 30.0 - 35.0 Вставьте винт (5). Если он выступает, поверните втулку до тех пор, пока винт не войдёт в паз выточенный на гайке втулки, понижающей втулки или расточной пластине. Разборка Для снятия BHF с хвостовика ослабте палец (2) поворотом против часовой стрелки. Позиционирование Направляющая инструмента (7) позволяет осуществлять перемещение на 4 мм поворотом лимба (3) против часовой стрелки. При смене направления вращения лимба необходимо компенсировать боковой зазор. После позиционирования зажмите направляющую винтом (4). Отпускайте винт (4) перед регулировкой направляющей Обслуживание Раз в неделю Смазка через маслёнку (8) маслом ISO UN G220 Время от времени Очищайте и смазывайте конические и цилиндрические прилегающие поверхности. Смазывайте палец (2) антифрикционной смазкой Очищайте и смазывайте направляющие перемещения инструмента. Важно Державка инструмента должна прочно крепиться на направляющей. immwr E65 ITSSORE Руководство для использования Инструкция по эксплуатации по эксплуатации На рисунке BHF 50 Зажимная втулка E 1 Корпус Стопорный винт Направляющая Ц0) Диапазон перемещения державки инструмента Не заходите за отметки 8 Маслёнка Е е Градуированный лимб Сопло для СОЖ Инстр. отв. 63H7 Ц Отметки положения режущей кромки 4 Стопорный винт перемещения
