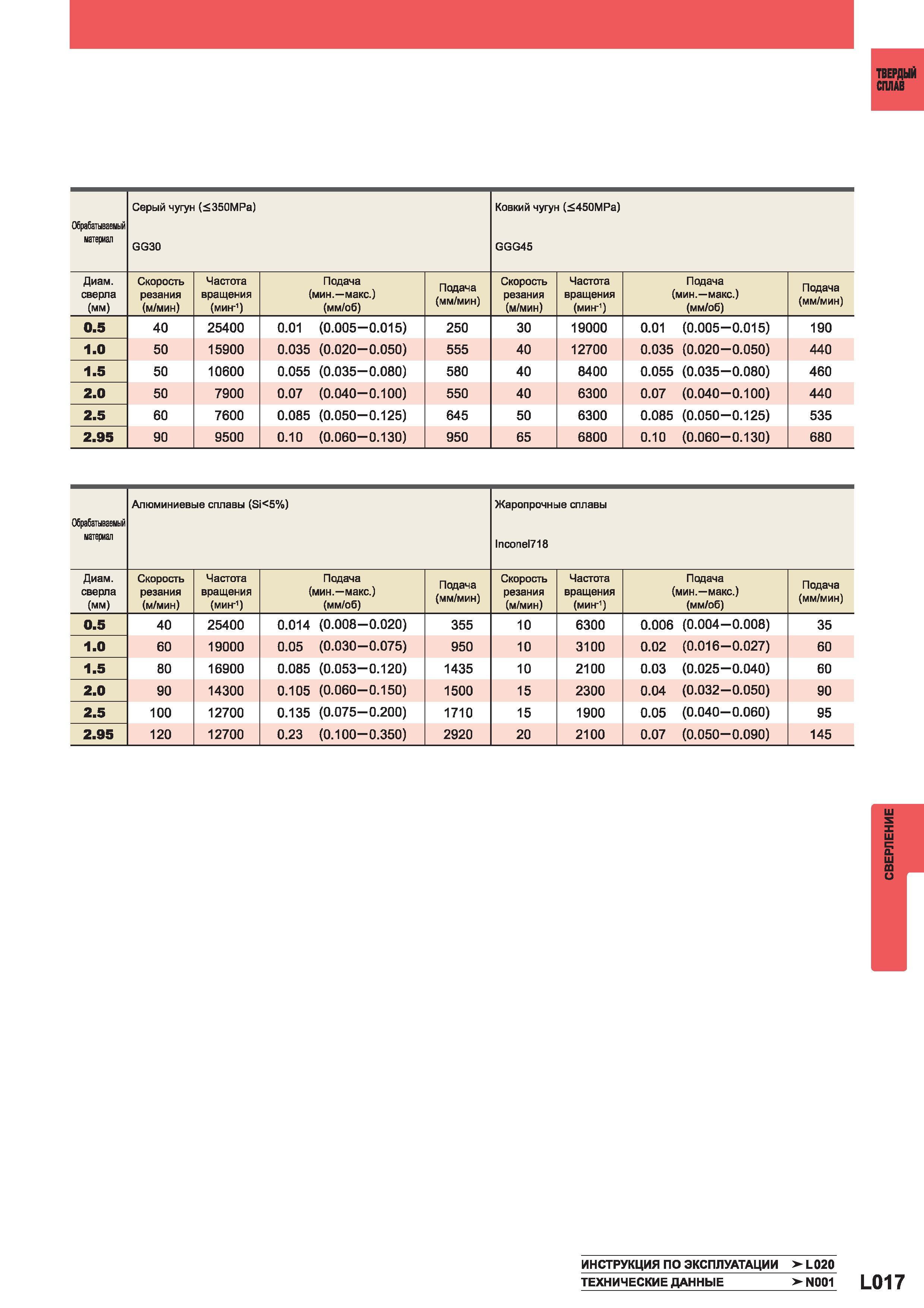

1095 Каталог MITSUBISHI 2014 Металлорежущий инструмент токарный и вращающийся Стр.L017 |
|||||
Монолитные твердосплавные сверла Mitsubishi Твердый сплав Обрабатываемый материал Серый чугун (350МРа) GG30 Ковкий чугун (450МРа) GGG45 Диаметр сМонолитные твердосплавные сверла Mitsubishi Твердый сплав Обрабатываемый материал Серый чугун (350МРа) GG30 Ковкий чугун (450МРа) GGG45 Диаметр сверла (мм) Скорость резания (м/мин) Частота вращения (мин-1) Подача (мин. макс.) (мм/об) Пцдача (мм/мин) Скорость резания (м/мин) Частота вращения (мин-1) Подача (мин. макс.) (мм/об) Подача (мм/мин) 0.5 40 25400 0.01 (0.005-0.015) 250 30 19000 0.01 (0.005-0.015) 190 1.0 50 15900 0.035 (0.020-0.050) 555 40 12700 0.035 (0.020-0.050) 440 1.5 50 10600 0.055 (0.035-0.080) 580 40 8400 0.055 (0.035-0.080) 460 2.0 50 7900 0.07 (0.040-0.100) 550 40 6300 0.07 (0.040-0.100) 440 2.5 60 7600 0.085 (0.050-0.125) 645 50 6300 0.085 (0.050-0.125) 535 2.95 90 9500 0.10 (0.060-0.130) 950 65 6800 0.10 (0.060-0.130) 680 Обрабатываемый материал Алюминиевые сплавы (Si5%) Жаропрочные сплавы 1псопе1718 Диаметр сверла (мм) Скорость резания (м/мин) Частота вращения (мин-1) Подача (мин. макс.) (мм/об) Подача (мм/мин) Скорость резания (м/мин) Частота вращения (мин-1) Подача (мин. макс.) (мм/об) Подача (мм/мин) 0.5 40 25400 0.014 (0.008-0.020) 355 10 6300 0.006 (0.004-0.008) 35 1.0 60 19000 0.05 (0.030-0.075) 950 10 3100 0.02 (0.016-0.027) 60 1.5 80 16900 0.085 (0.053-0.120) 1435 10 2100 0.03 (0.025-0.040) 60 2.0 90 14300 0.105 (0.060-0.150) 1500 15 2300 0.04 (0.032-0.050) 90 2.5 100 12700 0.135 (0.075-0.200) 1710 15 1900 0.05 (0.040-0.060) 95 2.95 120 12700 0.23 (0.100-0.350) 2920 20 2100 0.07 (0.050-0.090) 145 ИНСТРУКЦИЯ ПО ЭКСПЛУАТАЦИИ L020 ТЕХНИЧЕСКИЕ ДАННЫЕ N001 L017 Сверление |
|||||
