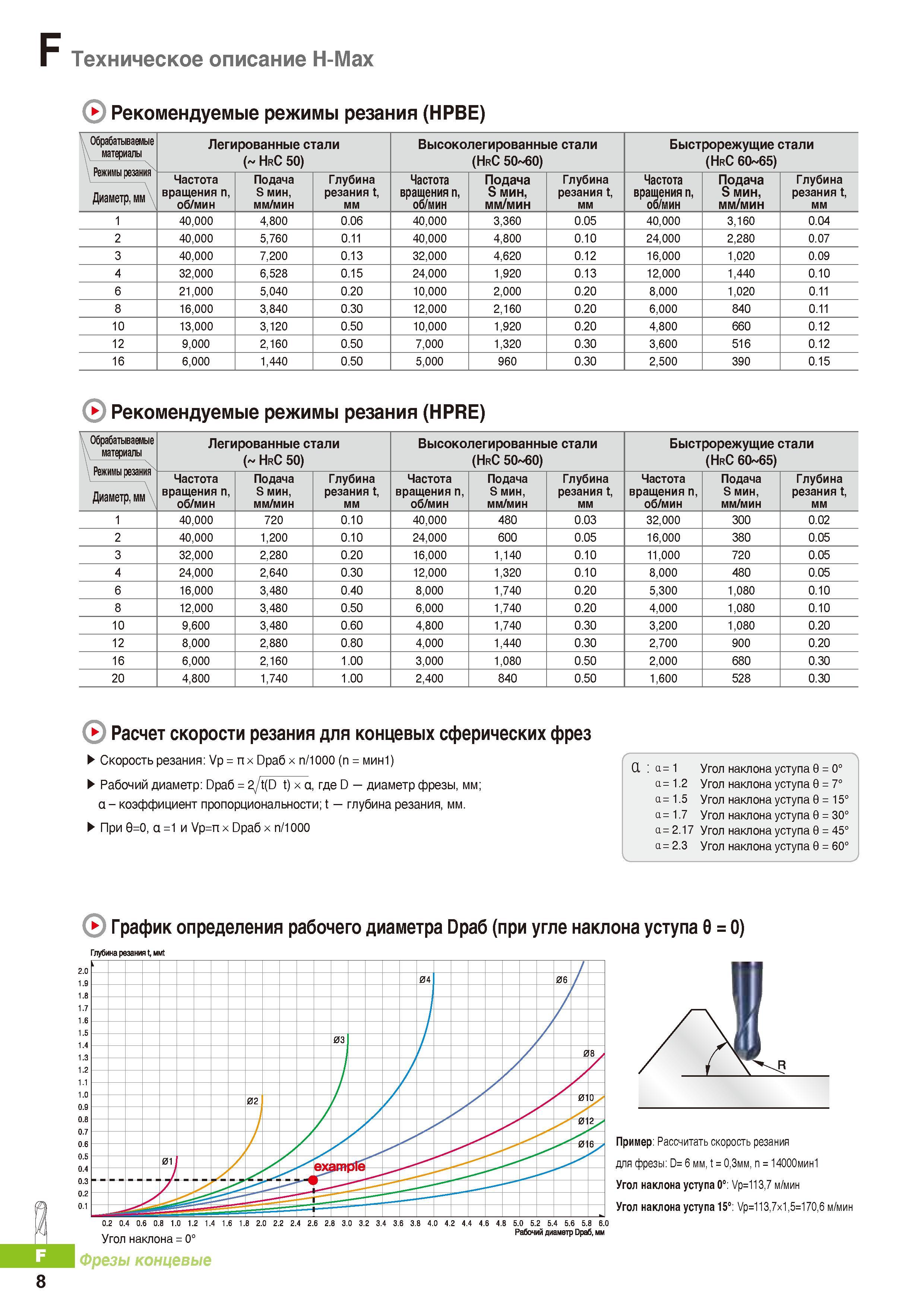

Монолитные твердосплавные концевые фрезы Korloy Техническое описание Н-Мах Рекомендуемые режимы резания (НРВЕ) _ Обрабатываемые материалы \ Режимы резания4 Легированные стали ( HrC 50) Высоколегированные стали (HrC 50 60) Быстрорежущие стали (HrC 60 65) Частота вращения п, об/мин Подача S мин, мм/мин Глубина резания t, мм Частота вращения п, об/мин Подача S мин, мм/мин Глубина резания t, мм Частота вращения п, об/мин Подача S мин, мм/мин Глубина резания t, мм Диаметр, мм\ 1 40,000 4,800 0.06 40,000 3,360 0.05 40,000 3,160 0.04 2 40,000 5,760 0.11 40,000 4,800 0.10 24,000 2,280 0.07 3 40,000 7,200 0.13 32,000 4,620 0.12 16,000 1,020 0.09 4 32,000 6,528 0.15 24,000 1,920 0.13 12,000 1,440 0.10 6 21,000 5,040 0.20 10,000 2,000 0.20 8,000 1,020 0.11 8 16,000 3,840 0.30 12,000 2,160 0.20 6,000 840 0.11 10 13,000 3,120 0.50 10,000 1,920 0.20 4,800 660 0.12 12 9,000 2,160 0.50 7,000 1,320 0.30 3,600 516 0.12 16 6,000 1,440 0.50 5,000 960 0.30 2,500 390 0.15 0 Рекомендуемые режимы резания (HPRE) Обрабатываемые материалы \ Режимы резания'' Диаметр, мм\ Легированные стали ( HrC 50) Высоколегированные стали (HrC 50 60) Быстрорежущие стали (HrC 60 65) Частота вращения п, об/мин Подача S мин, мм/мин Глубина резания t, мм Частота вращения п, об/мин Подача S мин, мм/мин Глубина резания t, мм Частота вращения п, об/мин Подача S мин, мм/мин Глубина резания t, мм 1 40,000 720 0.10 40,000 480 0.03 32,000 300 0.02 2 40,000 1,200 0.10 24,000 600 0.05 16,000 380 0.05 3 32,000 2,280 0.20 16,000 1,140 0.10 11,000 720 0.05 4 24,000 2,640 0.30 12,000 1,320 0.10 8,000 480 0.05 6 16,000 3,480 0.40 8,000 1,740 0.20 5,300 1,080 0.10 8 12,000 3,480 0.50 6,000 1,740 0.20 4,000 1,080 0.10 10 9,600 3,480 0.60 4,800 1,740 0.30 3,200 1,080 0.20 12 8,000 2,880 0.80 4,000 1,440 0.30 2,700 900 0.20 16 6,000 2,160 1.00 3,000 1,080 0.50 2,000 680 0.30 20 4,800 1,740 1.00 2,400 840 0.50 1,600 528 0.30 0 Расчет скорости резания для концевых сферических фрез Скорость резания: Vp = nx Dpa6 х п/1000 (п = мин1) Рабочий диаметр: Dpa6 = /t(D t) х а, где D диаметр фрезы, мм; a-коэффициент пропорциональности; t глубина резания, мм. При 0=0, а=1и Vp=n х Dpa6 х п/1000 а а=1 Уголнаклонауступа0 = О° а =1.2 Уголнаклонауступа0 = 7° а =1.5 Уголнаклонауступа0 = 15° а =1.7 Уголнаклонауступа0 = ЗО° а =2.17 Уголнаклонауступа0 = 45° а=2.3 Уголнаклонауступа0 = 6О° ( График определения рабочего диаметра Dpa6 (при угле наклона уступа 6 = 0) Глубина резания t, м ± Пример: Рассчитать скорость резания для фрезы: D= 6 мм, t = 0,3мм, = 14000мин1 Угол наклонауступаО°: Vp=113,7 м/мин Угол наклонауступа15°: Vp=113,7x1,5=170,6 м/мин Угол наклона = 0° Фрезы концевые Рабочий диаметр Dpa6, мм 8
