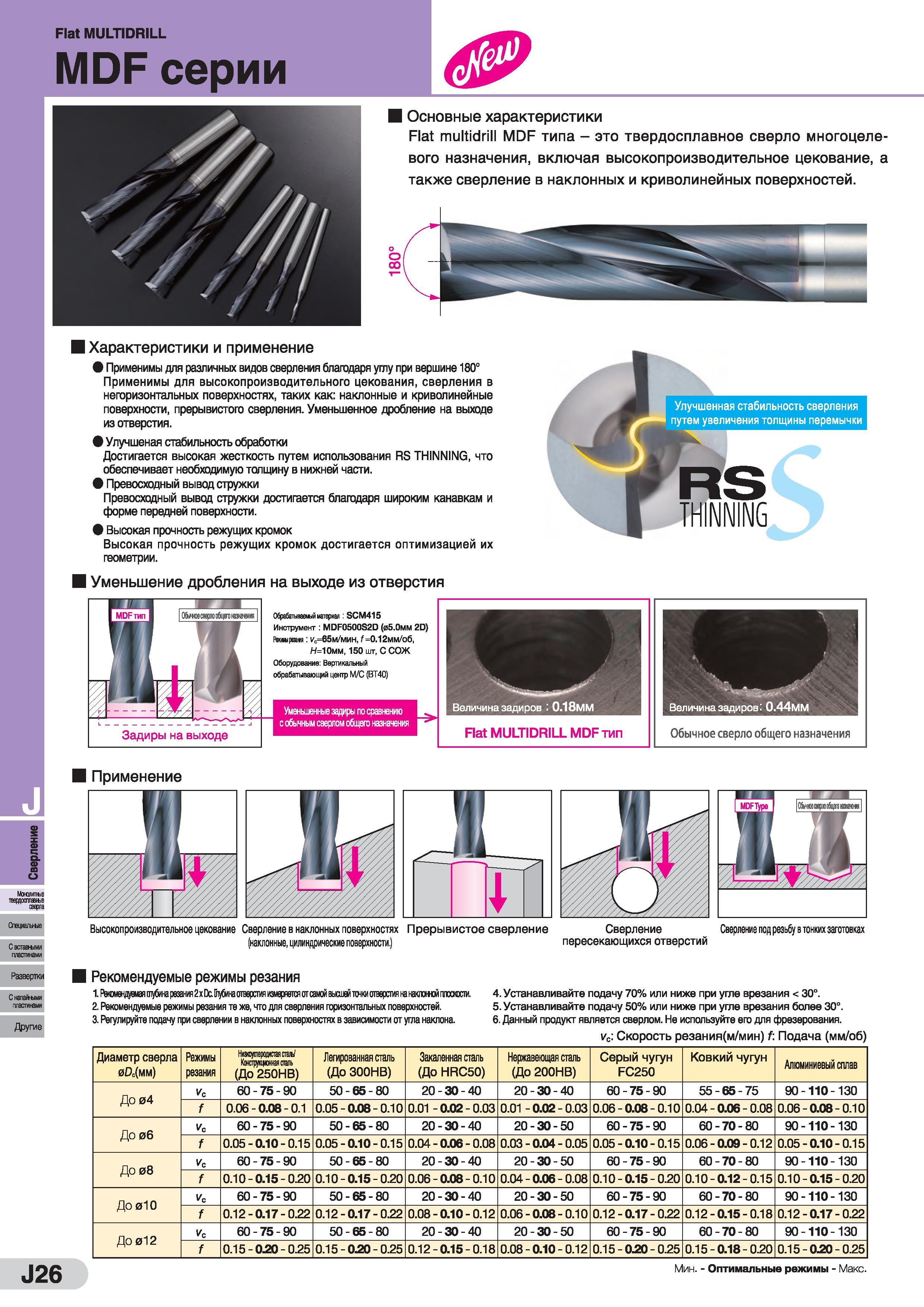

Монолитное твердосплавное сверло Sumitomo Flat multidrill MDF типа Японский осевой режущий инструмент многоцелевого назначения

Монолитное твердосплавное сверло Sumitomo Flat multidrill MDF типа Японский осевой режущий инструмент многоцелевого назначения

Монолитное твердосплавное сверло Sumitomo Flat multidrill MDF типа Японский осевой режущий инструмент многоцелевого назначения _ включая высокопроизводительное цекование, а также сверление в наклонных и криволинейных поверхностей. Величина задиров: 0.44 мм Характеристики и применение Применимы для различных видов сверления благодаря углу при вершине 180° Применимы для высокопроизводительного цекования, сверления в негоризонтальных поверхностях, таких как: наклонные и криволинейные поверхности, прерывистого сверления. Уменьшенное дробление на выходе из отверстия. Улучшеная стабильность обработки Достигается высокая жесткость путем использования RS THINNING, что обеспечивает необходимую толщину в нижней части. Превосходный вывод стружки Превосходный вывод стружки достигается благодаря широким канавкам и форме передней поверхности. Высокая прочность режущих кромок Высокая прочность режущих кромок достигается оптимизацией их геометрии. Уменьшение дробления на выходе из отверстия Величина задиров 0.18мм Уменьшенные задиры по сравнению с обычным сверлом общею назначения Монсштые твеадосплшые сверла Специальнее С вста&ыми пластинами Развертки С нал алыми пластинами Другие Рекомендуемые режимы резания 1. Реладд ямая Шубина резания 2 х Dc. 1лубина отвергая измеряется от омой высшей танки отвергая на нашитой плосюсти. 2. Рекомендуемые режимы резания те же, что для сверления горизонтальных поверхностей. 3. Регулируйте подачу при сверлении в наклонных поверхностях в зависимости от угла наклона. 4. Устанавливайте подачу 70% или ниже при угле врезания < 30°. 5. Устанавливайте подачу 50% или ниже при угле врезания более 30°. 6. Данный продукт является сверлом. Не используйте его для фрезерования. vc\ Скорость резания (м/мин) f: Подача (мм/об) Обрабатываемый материал: SCM415 Инструмент : MDF0500S2D (05.0мм 2D) Рздшреэаюл: ус=65м/мин, f= 0.12мм/об, Н=10мм, 150 шт, С СОЖ Оборудование: Вертикальный обрабатывающий центр М/С (ВТ40) Flat MULTIDRILL MDF тип Обычное сверло общего назначения Применение Высокопроизводительное цекование Сверление в наклонных поверхностях Прерывистое сверление Сверление (наклонные, цилиндрические поверхности.) пересекающихся отверстий Сверление под резьбу в тонких заготовках Задиры на выходе Диаметр сверла 0£)с(мм) Режимы резания Ншреродшстшь/ Ксшструинзннан сталь (До 250НВ) Легированная сталь (До 300НВ) Закаленная паль (До HRC50) Нержавеющая сталь (До 200НВ) Серый чугун FC250 Ковкий чугун Алюминиевый сплав До 04 vc 60 - 75 - 90 50 - 65 - 80 20-30-40 20-30-40 60 - 75 - 90 55 - 65 - 75 90-110-130 f 0.06 - 0.08 - 0.1 0.05 -0.08- 0.10 0.01 - 0.02 - 0.03 0.01 -0.02-0.03 0.06 -0.08- 0.10 0.04 - 0.06 - 0.08 0.06 -0.08- 0.10 Дооб Vc 60 - 75 - 90 50 - 65 - 80 20-30-40 20-30-50 60 - 75 - 90 60 - 70 - 80 90-110-130 f 0.05-0.10-0.15 0.05-0.10-0.15 0.04 - 0.06 - 0.08 0.03 - 0.04 - 0.05 0.05-0.10-0.15 0.06 - 0.09 - 0.12 0.05-0.10-0.15 До 08 Vc 60 - 75 - 90 50 - 65 - 80 20-30-40 20-30-50 60 - 75 - 90 60 - 70 - 80 90-110-130 f 0.10-0.15-0.20 0.10-0.15-0.20 0.06 -0.08- 0.10 0.04 - 0.06 - 0.08 0.10-0.15- 0.20 0.10-0.12-0.15 0.10-0.15- 0.20 До 010 Vc 60 - 75 - 90 50 - 65 - 80 20-30-40 20-30-50 60 - 75 - 90 60 - 70 - 80 90-110-130 f 0.12-0.17-0.22 0.12-0.17-0.22 0.08-0.10-0.12 0.06-0.08-0.10 0.12-0.17-0.22 0.12-0.15-0.18 0.12-0.17-0.22 До 012 Vc 60 - 75 - 90 50 - 65 - 80 20-30-40 20-30-50 60 - 75 - 90 60 - 70 - 80 90-110-130 f 0.15-0.20-0.25 0.15-0.20-0.25 0.12 -0.15- 0.18 0.08 -0.10- 0.12 0.15-020-0.25 0.15-0.18-0.20 0.15-020-0.25 Улучшенная стабильность сверления путем увеличения толщины перемычки J26 Мин. - Оптимальные режимы - Макс. Flat MULTIDRILL MDF серии Основные характеристики - это
