KENNAMETAL | Каталог KENNAMETAL 2013 Металлорежущий инструмент (Всего 2130 стр.) |
|||||
|

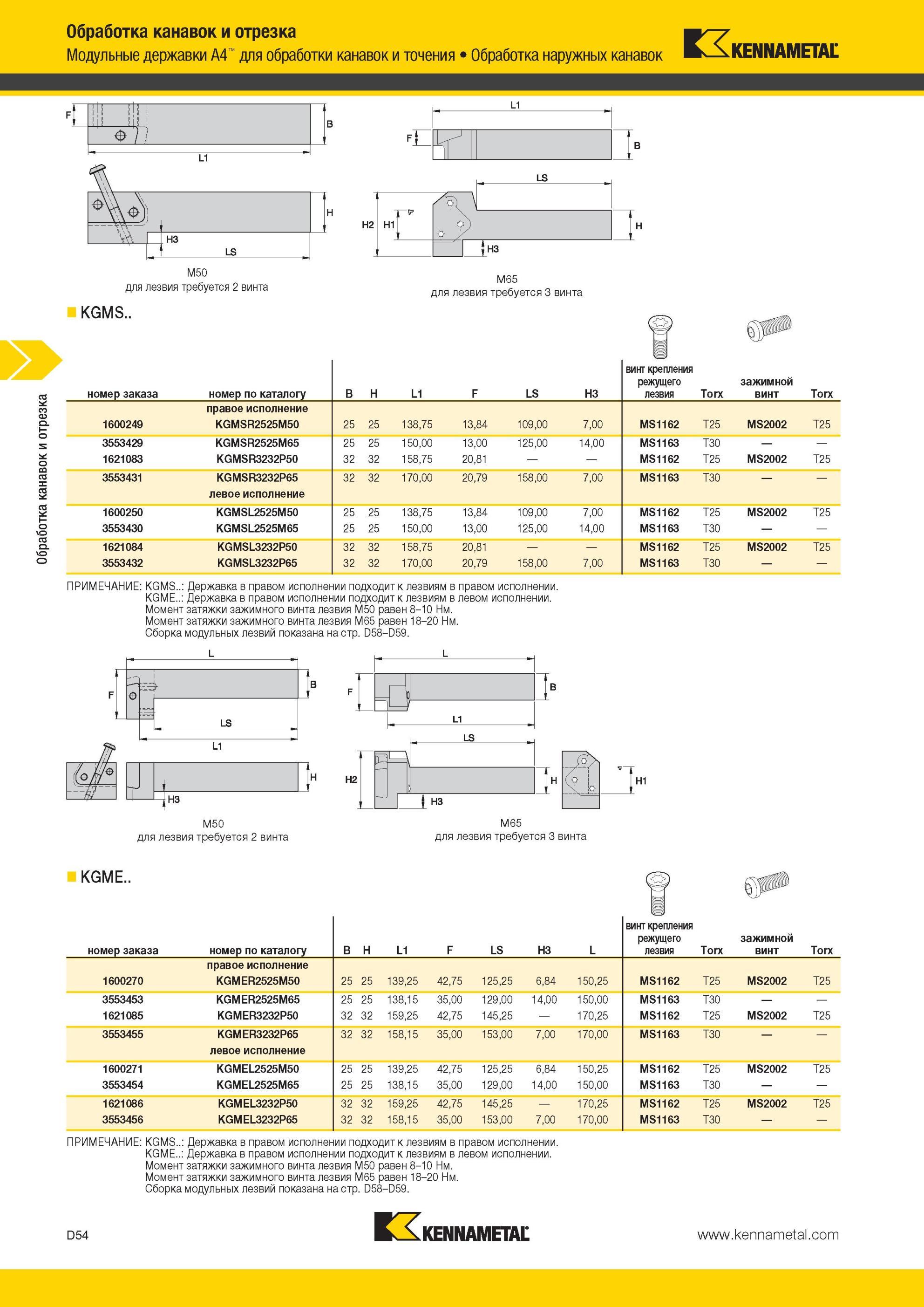

444 Мастер-каталог KENNAMETAL 2013 Металлорежущий инструмент Стр.D54 |
|||||
Модульные державки Kennametal A4 для обработки канавок и точения Обработка наружных канавок для лезвия требуется 2 винта KGMS M65 для лезвия требуетсяМодульные державки Kennametal A4 для обработки канавок и точения Обработка наружных канавок для лезвия требуется 2 винта KGMS.. M65 для лезвия требуется 3 винта номер заказа номер по каталогу B H L1 F LS H3 винт крепления режущего лезвия Torx зажимной винт Torx правое исполнение 1600249 KGMSR2525M50 25 25 138,75 13,84 109,00 7,00 MS1162 T25 MS2002 T25 3553429 KGMSR2525M65 25 25 150,00 13,00 125,00 14,00 MS1163 T30 1621083 KGMSR3232P50 32 32 158,75 20,81 MS1162 T25 MS2002 T25 3553431 KGMSR3232P65 32 32 170,00 20,79 158,00 7,00 MS1163 T30 левое исполнение 1600250 KGMSL2525M50 25 25 138,75 13,84 109,00 7,00 MS1162 T25 MS2002 T25 3553430 KGMSL2525M65 25 25 150,00 13,00 125,00 14,00 MS1163 T30 1621084 KGMSL3232P50 32 32 158,75 20,81 MS1162 T25 MS2002 T25 3553432 KGMSL3232P65 32 32 170,00 20,79 158,00 7,00 MS1163 T30 ПРИМЕЧАНИЕ KGMS.. Державка в правом исполнении подходит к лезвиям в правом исполнении. KGME.. Державка в правом исполнении подходит к лезвиям в левом исполнении. Момент затяжки зажимного винта лезвия M50 равен 8-10 Нм. Момент затяжки зажимного винта лезвия M65 равен 18-20 Нм. Сборка модульных лезвий показана на стр. D58-D59. LS J нз M50 для лезвия требуется 2 винта M65 для лезвия требуется 3 KGME.. номер заказа номер по каталогу B H L1 F LS H3 L винт крепления режущего лезвия Torx зажимной винт Torx правое исполнение 1600270 KGMER2525M50 25 25 139,25 42,75 125,25 6,84 150,25 MS1162 T25 MS2002 T25 3553453 KGMER2525M65 25 25 138,15 35,00 129,00 14,00 150,00 MS1163 T30 1621085 KGMER3232P50 32 32 159,25 42,75 145,25 170,25 MS1162 T25 MS2002 T25 3553455 KGMER3232P65 32 32 158,15 35,00 153,00 7,00 170,00 MS1163 T30 левое исполнение 1600271 KGMEL2525M50 25 25 139,25 42,75 125,25 6,84 150,25 MS1162 T25 MS2002 T25 3553454 KGMEL2525M65 25 25 138,15 35,00 129,00 14,00 150,00 MS1163 T30 1621086 KGMEL3232P50 32 32 159,25 42,75 145,25 170,25 MS1162 T25 MS2002 T25 3553456 KGMEL3232P65 32 32 158,15 35,00 153,00 7,00 170,00 MS1163 T30 ПРИМЕЧАНИЕ KGMS.. Державка в правом исполнении подходит к лезвиям в правом исполнении. KGME.. Державка в правом исполнении подходит к лезвиям в левом исполнении. Момент затяжки зажимного винта лезвия M50 равен 8-10 Нм. Момент затяжки зажимного винта лезвия M65 равен 18-20 Нм. Сборка модульных лезвий показана на стр. D58-D59. D54 |
|||||
