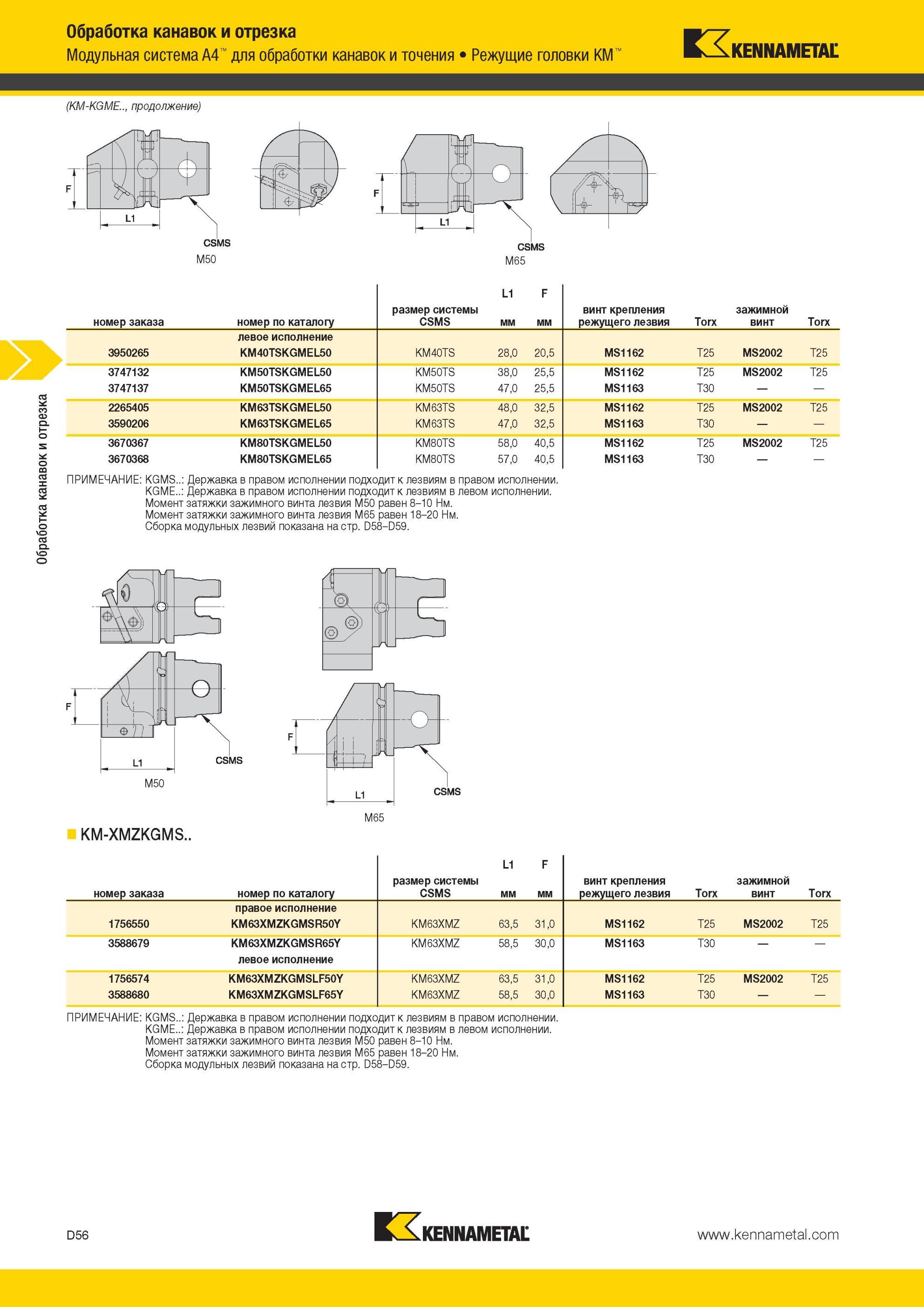

Модульная система Kennametal A4 для обработки канавок и точения Режущие головки KM (KM-KGME M50 M65 Обработка канавок и отрезка номер заказа номер по

Модульная система Kennametal A4 для обработки канавок и точения Режущие головки KM (KM-KGME.. M50 M65 Обработка канавок и отрезка номер заказа номер по каталогу размер системы CSMS L1 мм F мм винт крепления режущего лезвия Torx зажимной винт Torx левое исполнение 3950265 KM40TSKGMEL50 KM40TS 28,0 20,5 MS1162 T25 MS2002 T25 3747132 KM50TSKGMEL50 KM50TS 38,0 25,5 MS1162 T25 MS2002 T25 3747137 KM50TSKGMEL65 KM50TS 47,0 25,5 MS1163 T30 2265405 KM63TSKGMEL50 KM63TS 48,0 32,5 MS1162 T25 MS2002 T25 3590206 KM63TSKGMEL65 KM63TS 47,0 32,5 MS1163 T30 3670367 KM80TSKGMEL50 KM80TS 58,0 40,5 MS1162 T25 MS2002 T25 3670368 KM80TSKGMEL65 KM80TS 57,0 40,5 MS1163 T30 ПРИМЕЧАНИЕ KGMS.. Державка в правом исполнении подходит к лезвиям в правом исполнении. KGME.. Державка в правом исполнении подходит к лезвиям в левом исполнении. Момент затяжки зажимного винта лезвия M50 равен 8-10 Нм. Момент затяжки зажимного винта лезвия M65 равен 18-20 Нм. Сборка модульных лезвий показана на стр. D58-D59. KM-XMZKGMS.. номер заказа номер по каталогу размер системы CSMS L1 F мм винт крепления режущего лезвия Torx зажимной винт Torx правое исполнение 1756550 KM63XMZKGMSR50Y KM63XMZ 63,5 31,0 MS1162 T25 MS2002 T25 3588679 KM63XMZKGMSR65Y левое исполнение KM63XMZ 58,5 30,0 MS1163 T30 1756574 KM63XMZKGMSLF50Y KM63XMZ 63,5 31,0 MS1162 T25 MS2002 T25 3588680 KM63XMZKGMSLF65Y KM63XMZ 58,5 30,0 MS1163 T30 ПРИМЕЧАНИЕ KGMS.. Державка в правом исполнении подходит к лезвиям в правом исполнении. KGME.. Державка в правом исполнении подходит к лезвиям в левом исполнении. Момент затяжки зажимного винта лезвия M50 равен 8-10 Нм. Момент затяжки зажимного винта лезвия M65 равен 18-20 Нм. Сборка модульных лезвий показана на стр. D58-D59. D56 3
