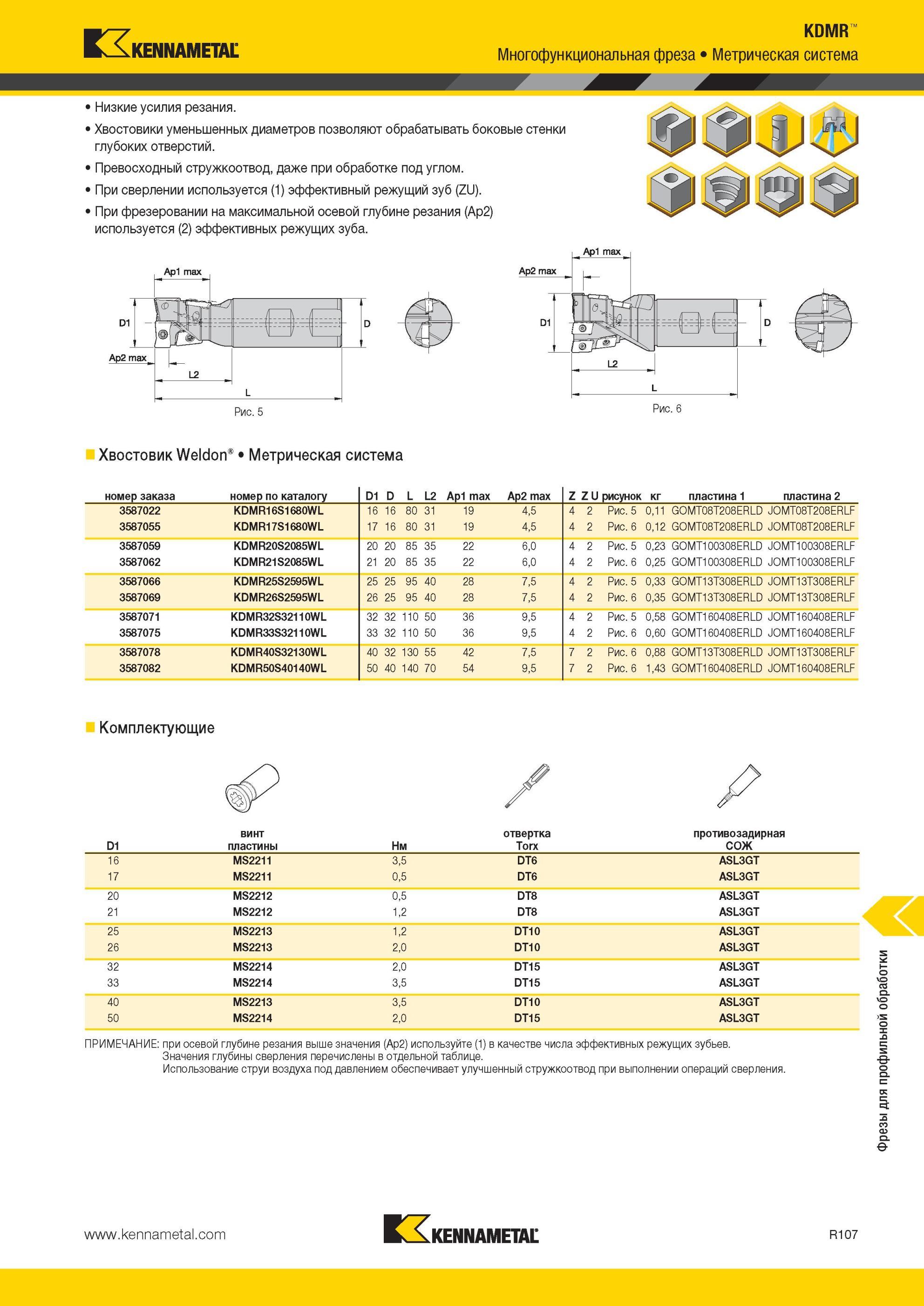

Многофункциональная фреза Kennametal Метрическая система Низкие усилия резания Хвостовики уменьшенных диаметров позволяют обрабатывать боковые стенки

Многофункциональная фреза Kennametal Метрическая система Низкие усилия резания Хвостовики уменьшенных диаметров позволяют обрабатывать боковые стенки глубоких отверстий Превосходный стружкоотвод, даже при обработке под углом При сверлении используется (1) эффективный режущий зуб (ZU) При фрезеровании на максимальной осевой глубине резания (Ap2) используется (2) эффективных режущих зуба. Хвостовик Weldon Метрическая система номер заказа номер по каталогу D1 D L L2 Ap1 max Ap2 max Z Z U рисунок кг пластина 1 пластина 2 3587022 KDMR16S1680WL 16 16 80 31 19 4,5 4 2 Рис. 5 0,11 G0MT08T208ERLD J0MT08T208ERLF 3587055 KDMR17S1680WL 17 16 80 31 19 4,5 4 2 Рис. 6 0,12 G0MT08T208ERLD J0MT08T208ERLF 3587059 KDMR20S2085WL 20 20 85 35 22 6,0 4 2 Рис. 5 0,23 G0MT100308ERLD J0MT100308ERLF 3587062 KDMR21S2085WL 21 20 85 35 22 6,0 4 2 Рис. 6 0,25 G0MT100308ERLD J0MT100308ERLF 3587066 KDMR25S2595WL 25 25 95 40 28 7,5 4 2 Рис. 5 0,33 G0MT13T308ERLD J0MT13T308ERLF 3587069 KDMR26S2595WL 26 25 95 40 28 7,5 4 2 Рис. 6 0,35 G0MT13T308ERLD J0MT13T308ERLF 3587071 KDMR32S32110WL 32 32 110 50 36 9,5 4 2 Рис. 5 0,58 G0MT160408ERLD J0MT160408ERLF 3587075 KDMR33S32110WL 33 32 110 50 36 9,5 4 2 Рис. 6 0,60 G0MT160408ERLD J0MT160408ERLF 3587078 KDMR40S32130WL 40 32 130 55 42 7,5 7 2 Рис. 6 0,88 G0MT13T308ERLD J0MT13T308ERLF 3587082 KDMR50S40140WL 50 40 140 70 54 9,5 7 2 Рис. 6 1,43 G0MT160408ERLD J0MT160408ERLF Комплектующие D1 винт пластины Нм отвертка Torx противозадирная СОЖ 16 MS2211 3,5 DT6 ASL3GT 17 MS2211 0,5 DT6 ASL3GT 20 MS2212 0,5 DT8 ASL3GT 21 MS2212 1,2 DT8 ASL3GT 25 MS2213 1,2 DT10 ASL3GT 26 MS2213 2,0 DT10 ASL3GT 32 MS2214 2,0 DT15 ASL3GT 33 MS2214 3,5 DT15 ASL3GT 40 MS2213 3,5 DT10 ASL3GT 50 MS2214 2,0 DT15 ASL3GT ПРИМЕЧАНИЕ при осевой глубине резания выше значения (Ap2) используйте (1) в качестве числа эффективных режущих зубьев. Значения глубины сверления перечислены в отдельной таблице. Использование струи воздуха под давлением обеспечивает улучшенный стружкоотвод при выполнении операций сверления. R107 Фрезы для профильной обработки KDMR
