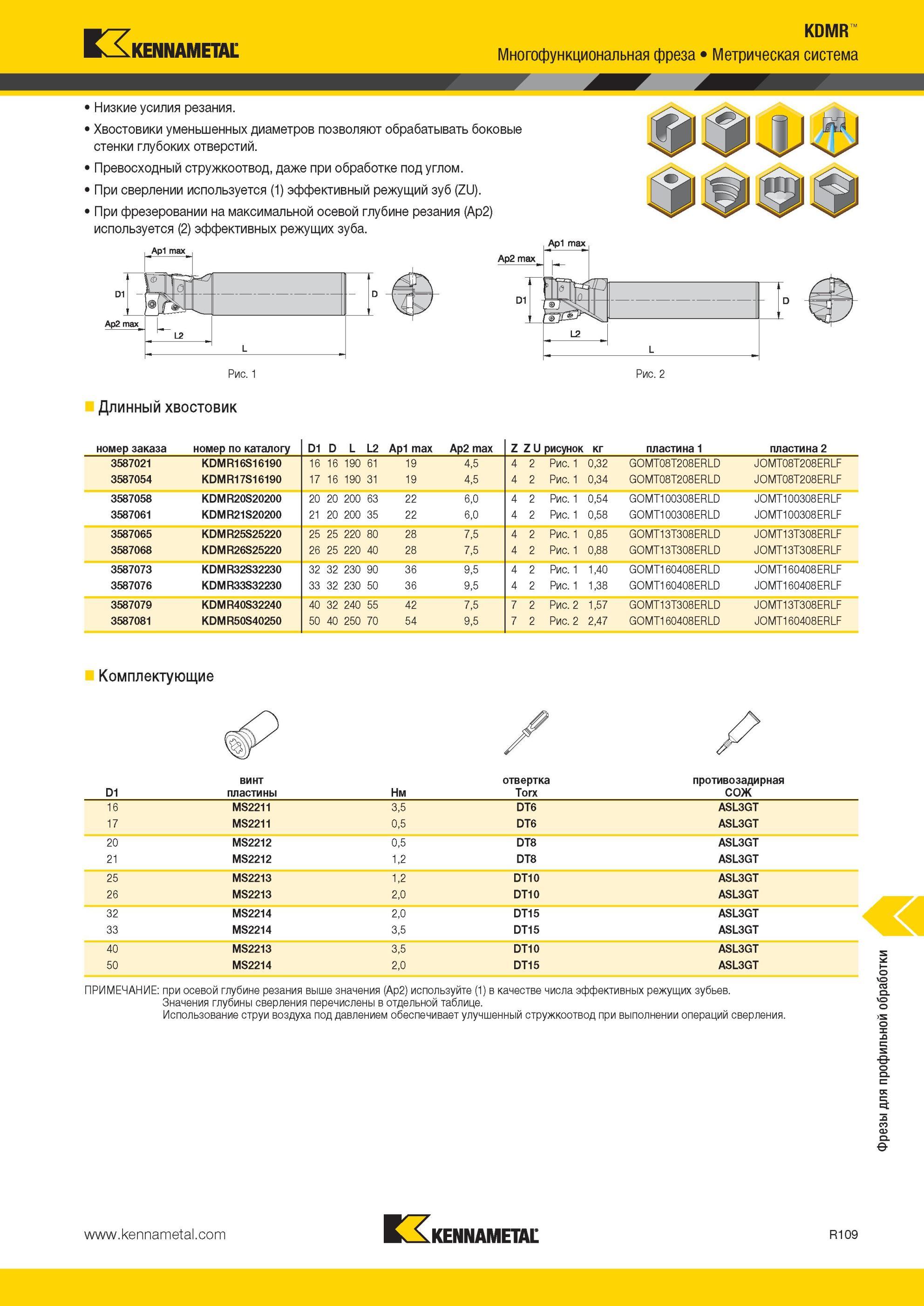

KDMR Многофункциональная фреза Kennametal Метрическая система Низкие усилия резания Хвостовики уменьшенных диаметров позволяют обрабатывать боковые стенки глубоких отверстий Превосходный стружкоотвод, даже при обработке под углом При сверлении используется (1) эффективный режущий зуб (ZU) При фрезеровании на максимальной осевой глубине резания (Ap2) используется (2) эффективных режущих зуба. Длинный хвостовик номер заказа номер по каталогу D1 D L L2 Ap1 max Ap2 max Z Z U рисунок кг пластина 1 пластина 2 3587021 KDMR16S16190 16 16 190 61 19 4,5 4 2 Рис 0,32 GOMT08T208ERLD JOMT08T208ERLF 3587054 KDMR17S16190 17 16 190 31 19 4,5 4 2 Рис 0,34 GOMT08T208ERLD JOMT08T208ERLF 3587058 KDMR20S20200 20 20 200 63 22 6,0 4 2 Рис 0,54 GOMT100308ERLD JOMT100308ERLF 3587061 KDMR21S20200 21 20 2 35 22 6,0 4 2 Рис 0,58 GOMT100308ERLD JOMT100308ERLF 3587065 KDMR25S25220 25 25 220 80 28 7,5 4 2 Рис 0,85 GOMT13T308ERLD JOMT13T308ERLF 3587068 KDMR26S25220 26 25 220 40 28 7,5 4 2 Рис 0,88 GOMT13T308ERLD JOMT13T308ERLF 3587073 KDMR32S32230 32 32 230 90 36 9,5 4 2 Рис 1,40 GOMT160408ERLD JOMT160408ERLF 3587076 KDMR33S32230 33 32 230 50 36 9,5 4 2 Рис 1,38 GOMT160408ERLD JOMT160408ERLF 3587079 KDMR40S32240 40 32 240 55 42 7,5 7 2 Рис. 2 1,57 GOMT13T308ERLD JOMT13T308ERLF 3587081 KDMR50S40250 50 40 250 70 54 9,5 7 2 Рис. 2 2,47 GOMT160408ERLD JOMT160408ERLF Комплектующие D1 винт пластины Нм отвертка Torx противозадирная СОЖ 16 MS2211 3,5 DT6 ASL3GT 17 MS2211 0,5 DT6 ASL3GT 20 MS2212 0,5 DT8 ASL3GT 21 MS2212 1,2 DT8 ASL3GT 25 MS2213 1,2 DT10 ASL3GT 26 MS2213 2,0 DT10 ASL3GT 32 MS2214 2,0 DT15 ASL3GT 33 MS2214 3,5 DT15 ASL3GT 40 MS2213 3,5 DT10 ASL3GT 50 MS2214 2,0 DT15 ASL3GT ПРИМЕЧАНИЕ при осевой глубине резания выше значения (Ap2) используйте (1) в качестве числа эффективных режущих зубьев. Значения глубины сверления перечислены в отдельной таблице. Использование струи воздуха под давлением обеспечивает улучшенный стружкоотвод при выполнении операций сверления. R109 Фрезы для профильной обработки
