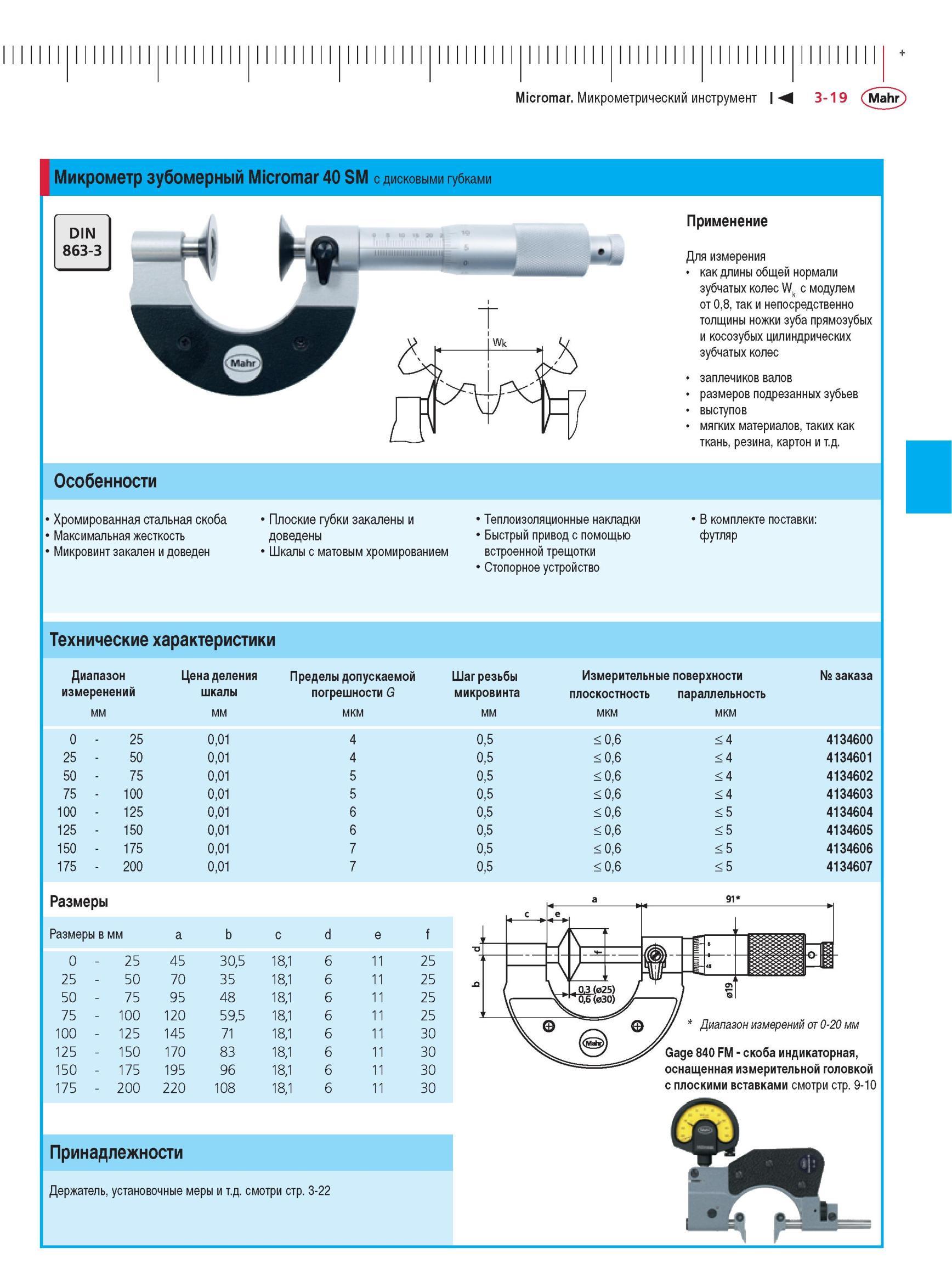

Микрометр зубомерный Micromar 40 SM с дисковыми губками DIN 863-3 Применение Для измерения как длины общей нормали зубчатых колес Wk с мод

Микрометр зубомерный Micromar 40 SM с дисковыми губками DIN 863-3 Применение Для измерения как длины общей нормали зубчатых колес Wk с модулем от 0,8, так и непосредственно толщины ножки зуба прямозубых и косозубых цилиндрических зубчатых колес заплечиков валов размеров подрезанных зубьев выступов мягких материалов, таких как ткань, резина, картон и т.д. Особенности Хромированная стальная скоба Максимальная жесткость Микровинт закален и доведен Плоские губки закалены и доведены Шкалы с матовым хромированием Теплоизоляционные накладки Быстрый привод с помощью встроенной трещотки Стопорное устройство В комплекте поставки футляр Технические характеристики Диапазон Цена деления Пределы допускаемой Шаг резьбы Измерительные поверхности № заказа измерений шкалы погрешности G микровинта плоскостность параллельность мм мкм мм мкм мкм 0 - 25 0,01 4 0,5 < 0,6 < 4 4134600 25 - 50 0,01 4 0,5 < 0,6 < 4 4134601 50 - 75 0,01 5 0,5 < 0,6 < 4 4134602 75 - 100 0,01 5 0,5 < 0,6 < 4 4134603 100 - 125 0,01 6 0,5 < 0,6 < 5 4134604 125 - 150 0,01 6 0,5 < 0,6 < 5 4134605 150 - 175 0,01 7 0,5 < 0,6 < 5 4134606 175 - 200 0,01 7 0,5 < 0,6 < 5 4134607 Размеры Держатель, установочные меры и т.д. смотри стр. 3-22 Принадлежности Gage 840 FM - cкоба индикаторная, оснащенная измерительной головкой с плоскими вставками смотри стр. 9-10 Размеры в мм a b c d e f 0 - 25 45 30,5 18,1 6 11 25 25 - 50 70 35 18,1 6 11 25 50 - 75 95 48 18,1 6 11 25 75 - 100 120 59,5 18,1 6 11 25 100 - 125 145 71 18,1 6 11 30 125 - 150 170 83 18,1 6 11 30 150 - 175 195 96 18,1 6 11 30 175 - 200 220 108 18,1 6 11 30 Диапазон измерений от 0-20 мм Micromar. Микрометрический инструмент
